汽车用风冷式叶轮飞轮三维结构设计

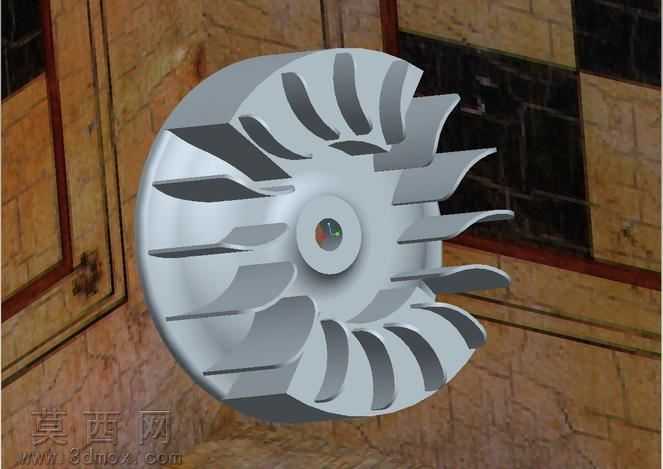

本作品为适配汽车动力系统使用的风冷式飞轮三维模型，采用Pro/Engineer Wildfire4.0完成全参数化建模，整体建模过程严格遵循机械零件设计的尺寸规范与装配逻辑。模型主体为盘式回转结构，中心设置带定位凸台的轴孔结构，轴孔处预留了键槽安装位与端面定位基准，可直接匹配汽车动力输出轴的装配公差要求，保证动力传递过程中的同轴度与连接稳定性。轮盘外缘均匀排布24片一体化成型的弧形风冷叶片，叶片采用变曲率流线型截面设计，建模过程中通过草绘截面沿螺旋引导线扫描混合生成叶片实体，每片叶片的前缘做了圆角过渡处理，后缘设置了导流切角，既能够在飞轮随轴高速旋转时形成定向气流，带走动力系统运行产生的热量，又能降低叶片旋转过程中的风阻与气动噪声，避免叶片边缘出现应力集中问题。轮盘主体采用等强度盘式结构设计，从中心轴孔向外缘叶片区域做了渐变壁厚处理，中心区域壁厚更大以承受扭矩传递的载荷，外缘区域壁厚均匀过渡，在保证整体结构强度满足飞轮储能、稳速功能要求的前提下，尽可能降低零件整体重量，减少动力系统的转动惯量损耗。模型渲染阶段采用哑光银灰色金属材质模拟铸铝零件的表面质感，添加了轻微的环境反射效果与表面磨砂纹理，还原汽车零部件的真实加工表面状态，场景搭配暖调室内环境光，通过多角度光影投射突出叶片的曲面弧度与轮盘的层次结构，清晰展现零件的各个结构细节。设计过程中充分考虑了零件的加工工艺可行性，所有棱边均设置了符合铸造工艺要求的脱模斜度与圆角，不存在倒扣、薄壁尖角等难以加工的结构，叶片与轮盘的连接位置做了加厚过渡处理，可有效避免零件在高速旋转过程中出现叶片断裂、结构变形等失效问题，整体模型结构完整，特征参数可编辑，可直接用于后续的工程图生成、运动仿真分析、有限元强度校核以及3D打印样件验证等工作，能够为汽车动力系统飞轮部件的设计优化提供可靠的三维参考依据。
