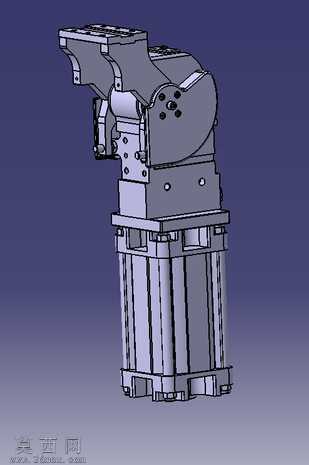

回转式气动执行单元三维结构设计

本作品为回转式空气驱动执行单元的三维参数化模型，建模过程严格遵循机械设计规范，以自顶向下的设计思路完成整体结构搭建，先确定单元的整体安装尺寸、回转行程、输出负载等核心参数基准，再逐层拆分基座组件、回转驱动组件、执行输出端、导向限位结构等子模块，保证各部件间的装配约束关系完全符合实际气动元件的装配逻辑。建模阶段对每一处结构细节都做了还原：底部基座采用多腔体立柱式结构，既预留了气动通路的内置空间，也通过加强筋结构提升基座的承重抗形变能力，基座底部的安装定位槽、连接孔位都按照标准气动元件的安装尺寸做了参数化设定，可直接适配常规工业安装场景。中部回转驱动部分做了铰接回转副的细节还原，包含回转销轴、限位挡块、密封配合面等结构，清晰展现气动驱动下的回转运动传递路径，铰接处的配合间隙、转动限位角度都经过参数校核，可直观模拟实际工作中的回转动作范围。上部输出端结构集成了安装接口、定位销孔、连接螺孔等细节，可适配不同的末端执行工装，拓展该气动单元的应用场景。材质渲染阶段针对不同部件做了区分处理：基座与主体结构件采用哑光铸铝材质，还原工业气动元件常用的铝合金压铸质感，金属表面做了细微的磨砂颗粒处理，避免渲染效果过于塑料化；回转铰接处的销轴、紧固件采用光亮镀锌钢材材质，通过金属高光与细微粗糙度参数调整，还原标准五金件的金属光泽；密封配合部位做了深色橡胶材质的质感区分，通过低反光、高漫反射的材质参数，展现橡胶密封件的材质特性。整体模型的结构设计充分考虑了气动元件的实际使用需求，既保证了气动驱动的动力传递效率，也通过紧凑的堆叠式结构缩小了单元整体体积，适合集成在各类自动化生产线、工装夹具的气动回路中，模型的各部件均可单独拆分编辑，可直接用于气动系统的方案演示、结构校核、装配模拟等场景，为同类回转气动执行元件的设计优化提供了可参考的三维结构范本。
