柴油发动机活塞三维结构设计模型

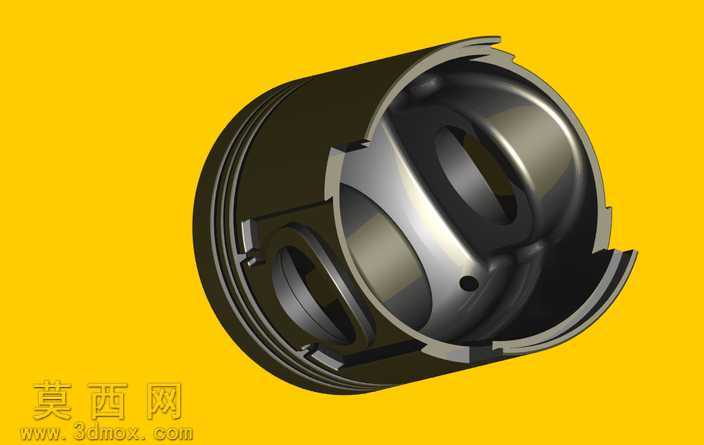

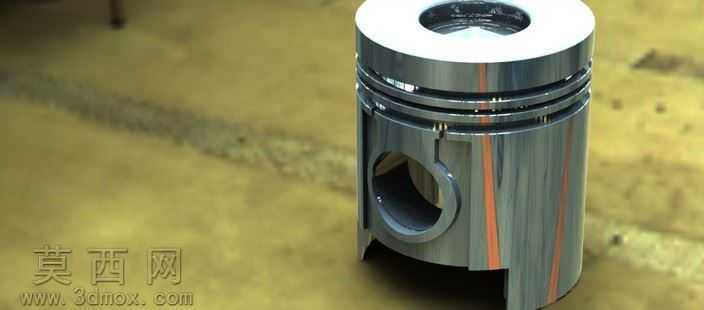

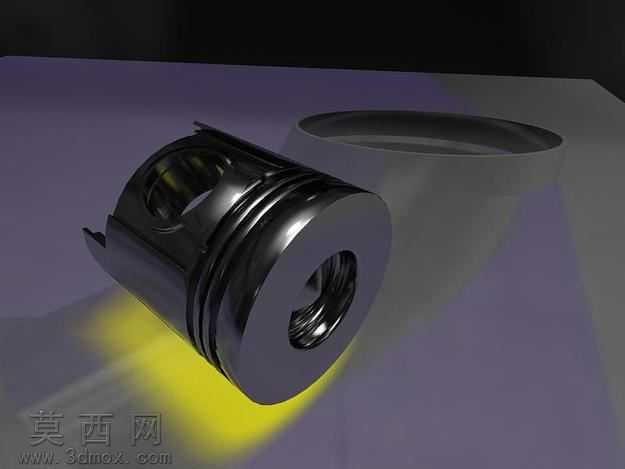

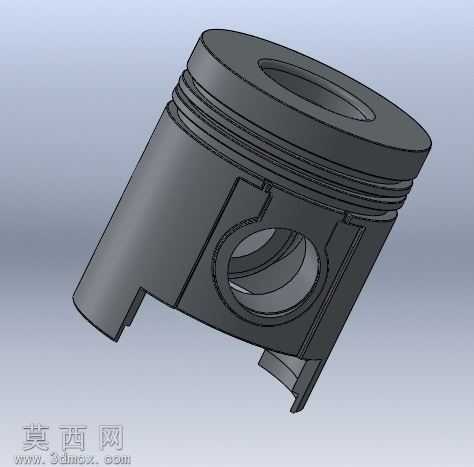

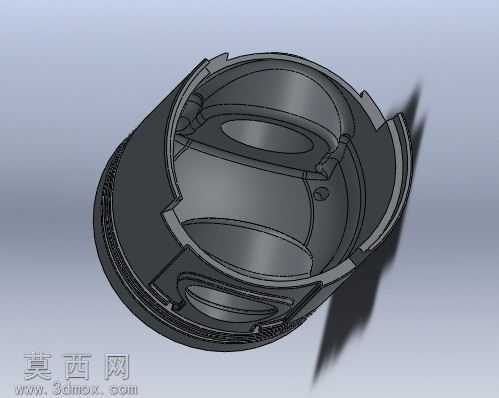

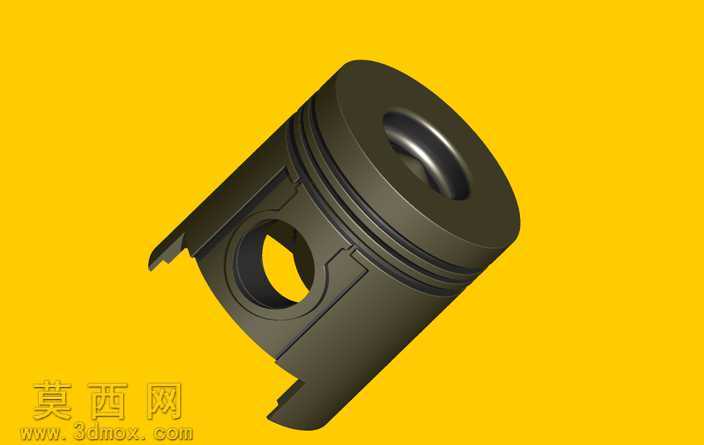

本模型为柴油发动机核心往复运动部件活塞的三维参数化设计成果，建模阶段严格遵循柴油发动机活塞的实际工程设计规范，首先基于柴油机工作工况下的热负荷、机械负荷要求确定整体轮廓尺寸，依次完成活塞顶部、环槽部、裙部、活塞销座的特征构建。建模过程中对活塞顶部的燃烧室凹坑结构做了精准还原，匹配直喷式柴油机的混合气形成需求，头部的多道环槽结构严格按照气环、油环的装配尺寸设计，每道环槽的宽度、深度、槽岸高度均符合内燃机活塞的设计公差要求，环槽边缘的微小倒角特征也完整呈现，避免实际工作中出现应力集中导致的环槽开裂问题。活塞销座部分采用了渐变过渡的加强结构设计，销孔内部的润滑油道预留特征清晰，裙部的导向型面做了适配缸套配合的微造型处理，下端的缺口结构为避让连杆运动轨迹做了精准的空间避让设计，确保活塞往复运动过程中不会与连杆组件发生运动干涉。材质渲染阶段采用了高硅铝合金的材质表现，还原了柴油机活塞常用材质的金属哑光质感，对环槽、销孔等机加工面做了细微的粗糙度区分，非加工面保留了铸造毛坯的质感层次，渲染光影采用工业产品常用的侧上方柔光布置，清晰呈现活塞各部分的结构层次与空间关系，没有多余的装饰性元素，完全服务于结构展示需求。整体设计思路围绕柴油机活塞的实际功能展开，所有结构特征均服务于密封燃烧室、传递燃烧压力、引导往复运动、承载活塞销连接的核心功能，各部分壁厚设计均匀过渡，避免工作过程中出现热应力集中，销座与裙部的连接位置做了圆弧加强处理，提升活塞整体的结构强度，能够承受柴油燃烧过程中的高爆发压力，模型的结构完整性可直接用于后续的虚拟装配、运动仿真、有限元热结构耦合分析等工程场景，也可作为内燃机结构教学的直观演示模型，帮助学习者理解活塞各部分结构对应的功能作用，掌握柴油机核心部件的设计逻辑。
