工字钢配套无轨电动葫芦结构设计

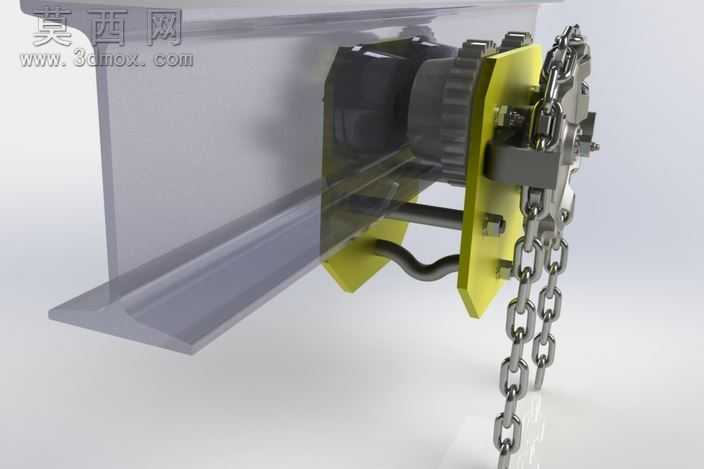

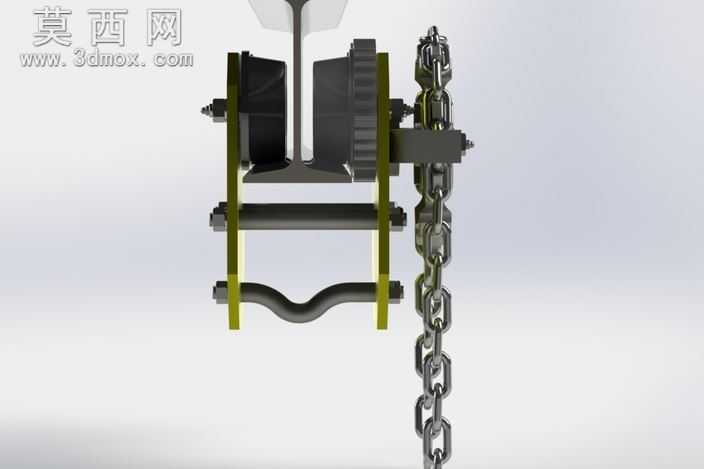

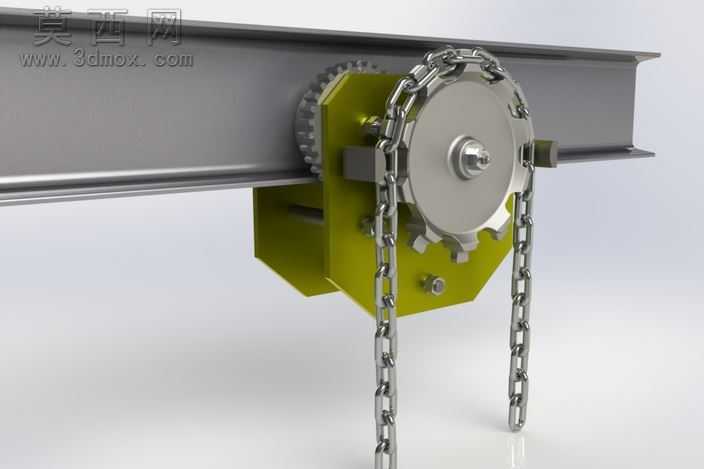

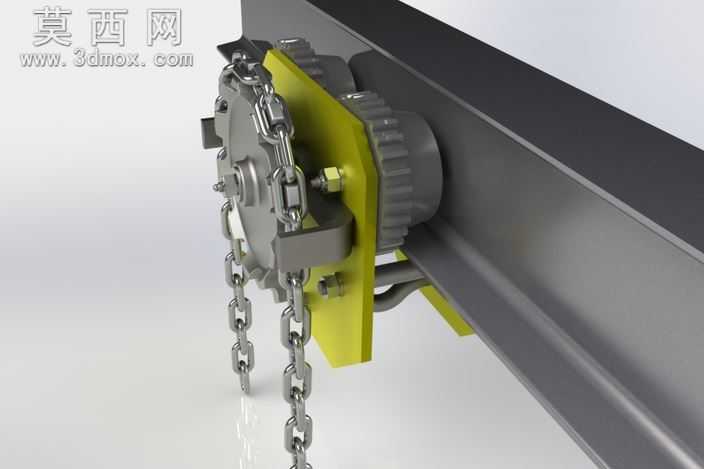

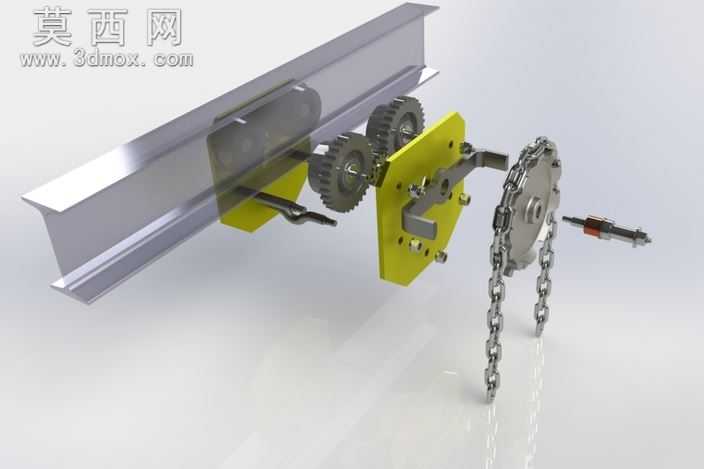

本模型为适配工字钢轨道的无轨电动葫芦三维设计，采用SolidWorks完成全参数化建模，所有零部件均按照实际起重设备的加工公差进行尺寸约束，可直接导出工程图用于生产参考。建模过程中先完成核心行走轮组的基准搭建，针对工字钢翼缘的倾斜角度做了适配性的轮面弧度设计，保证行走轮与轨道面的贴合面积达到85%以上，避免运行过程中出现卡滞、啃轨的问题。模型的链轮与传动链条采用真实的滚子链参数进行建模，链节之间保留了合理的装配间隙，可在软件中实现链条与链轮的啮合运动仿真，直观展示手动驱动下葫芦沿轨道行走的传动过程。渲染阶段对不同部件做了区分化的材质赋予：行走支架采用喷涂亮黄色漆的铸铁材质，表面添加了细微的颗粒质感还原真实漆面效果；链轮与传动轴采用抛光不锈钢材质，调整金属反射参数突出机加工表面的金属光泽；起重链条采用发黑处理的合金钢材质，降低反光度同时添加轻微的磨损纹理，还原起重链条长期使用的真实质感；工字钢轨道采用热轧钢材材质，表面保留轧制纹理与轻微氧化层效果，提升整体渲染的真实感。结构设计上采用了分体式夹装结构，两侧墙板通过螺栓连接固定，可适配一定范围内不同规格的工字钢轨道，无需额外定制连接部件；链轮外侧加装了防护挡板，避免运行过程中链条脱链引发安全隐患；行走轮内部集成了自润滑轴承结构，建模时还原了轴承的滚珠、保持架细节，保证转动顺畅的同时降低维护频率。设计思路围绕轻量化与实用性平衡，在保证墙板结构强度满足额定起重载荷的前提下，对墙板非受力区域做了减重槽设计，降低整体设备自重；手动驱动的链轮采用大直径设计，减少操作人员手拉链条时的驱动力，提升操作便捷性。模型还包含了完整的装配层级，总装配体下分为行走轮组、传动链轮组、起重挂载架、链条组件四个子装配体，每个子装配体可单独打开编辑，方便设计人员根据实际使用需求修改起重吨位、适配轨道宽度等参数，也可作为起重设备课程设计、非标起重方案设计的参考模型使用。
