气动三联件空气护理处理单元结构设计

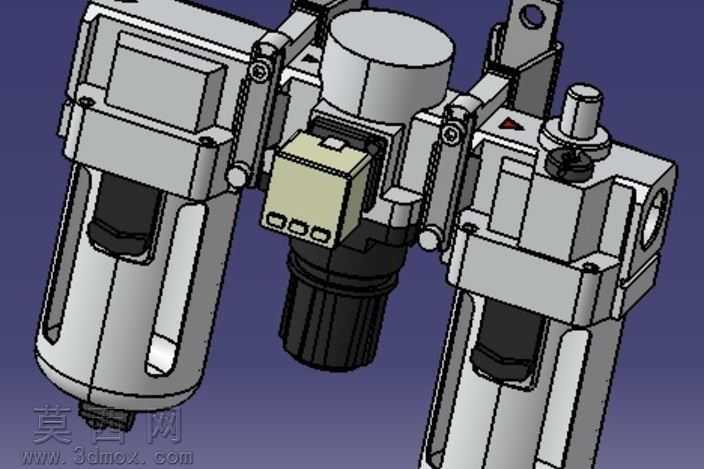

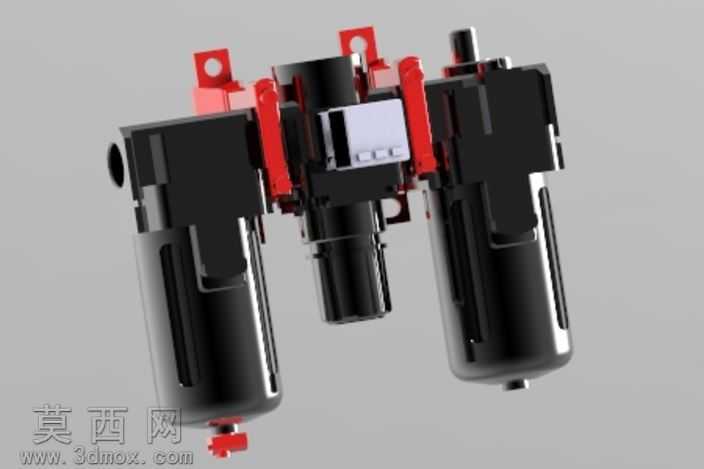

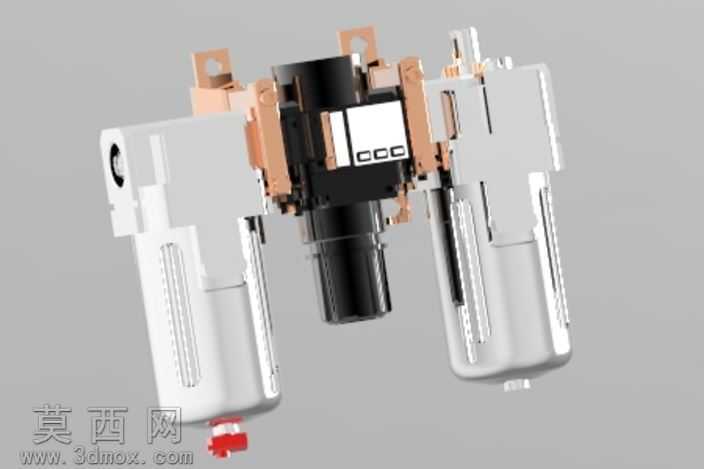

本作品为气动系统气源处理组合单元的三维结构设计，采用模块化集成思路完成整体建模，将空气过滤、压力调节、油雾雾化三大核心功能模块整合为一体式紧凑结构，适配工业气动系统的前端气源净化稳压需求。建模过程中以实际气动元件的装配逻辑为核心依据，先完成各功能单体的独立结构搭建：两侧过滤与油雾罐体采用回转体特征建模，精准还原罐体的密封卡槽、底部排水/滴油结构、侧面气路接口的尺寸比例，罐体表面的纵向加强筋通过拉伸阵列特征实现，还原金属冲压罐体的结构强度设计细节。中部调压阀组模块重点还原了调节旋钮、锁止卡扣、压力显示窗口的装配关系，顶部的安装吊耳通过钣金折弯特征建模，预留的安装孔位严格匹配工业安装的通用孔距标准。模块间的连接支架采用红黑配色的工程塑料材质设定，建模时还原了卡扣式快装结构的细节，无需额外紧固件即可实现三个功能模块的紧密拼接，同时预留了气路连通的内部通道，避免外接管路带来的空间占用与泄漏风险。渲染阶段采用工业产品级写实渲染方案，金属罐体部分赋予高光亮面金属材质，模拟铝合金阳极氧化后的细腻质感，表面添加细微的磨砂颗粒纹理避免塑料感；塑料支架与调节部件分别赋予哑光黑工程塑料与亮红阻燃塑料材质，通过材质色彩的强对比清晰区分功能结构与固定结构，提升模型的结构辨识度。气路接口处添加细微的倒角与密封槽细节，还原真实气动接头的密封结构设计，所有活动部件如调节旋钮、排水阀均保留了合理的运动间隙，符合实际产品的装配公差要求。整体设计遵循气动元件的行业通用尺寸规范，各模块的比例协调，安装位、接口位的布局符合现场安装的操作习惯，既还原了实物产品的外观特征，也完整呈现了内部气路走向与模块拼接的结构逻辑，可用于气动系统原理演示、安装布局模拟、产品改型设计参考等场景。
