L型金属家具支撑脚结构设计

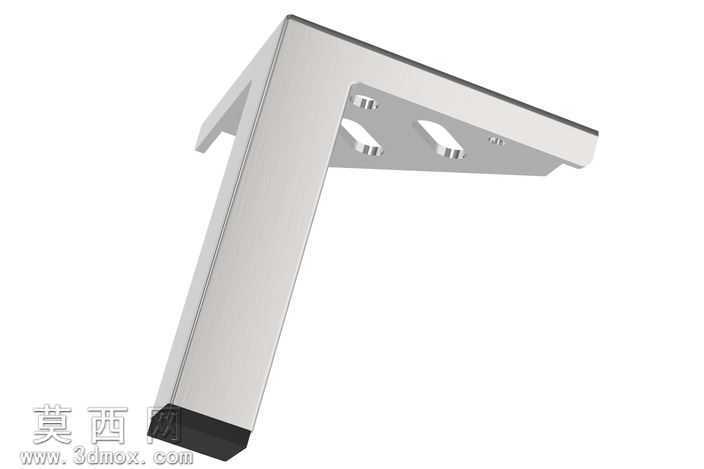

本作品为L型金属家具支撑脚的三维设计成果，建模阶段依托参数化建模逻辑完成整体形态构建，首先确定支撑脚的垂直承力段与水平安装段的夹角为标准90度，匹配板式家具的安装基准要求，垂直段采用渐变收窄的截面设计，从与水平段衔接的根部向底端逐步收窄，既保证根部的结构强度满足承重需求，也让整体造型更具利落的现代感。水平安装段设置了多组定位安装孔位，孔位间距按照通用家具安装标准排布，可适配多数柜体、桌面的预装螺母位置，无需额外打孔即可完成安装，降低用户的装配难度。支撑脚底端设计有嵌入式防滑胶垫安装槽，可配套橡胶防滑垫使用，既能够避免金属底端刮花地板，也可以增加支撑脚与地面的摩擦力，提升家具放置的稳定性，防止使用过程中出现滑移晃动的问题。材质设计上，主体结构选用锌合金作为基础材质，表面做拉丝镀铬处理，渲染阶段调整金属材质的反射参数与粗糙度数值，还原出哑光金属的细腻质感，既具备优秀的抗腐蚀、抗磨损性能，也能适配现代简约、轻奢、工业风等多种家居装修风格。结构设计阶段重点做了承重受力的模拟验证，对垂直段与水平段的衔接位置做了加厚过渡处理，避免应力集中导致的结构断裂问题，水平安装段的加强筋结构与主体一体化成型，进一步提升整体的承重上限，单支支撑脚可满足80kg以上的静态承重需求，适配多数民用家具的承重要求。整体设计兼顾了结构实用性与外观美观度，没有多余的装饰性结构，所有造型设计都服务于功能需求，安装结构简单可靠，可批量生产应用于桌类、柜类、置物架类等多种需要底部支撑的家具产品中，同时模型保留了完整的参数化特征，可根据实际使用需求调整整体高度、安装孔位间距、截面尺寸等参数，快速衍生出不同规格的同系列支撑脚产品，缩短同类型产品的设计开发周期。
