可调式螺旋升降大夹持工装夹具

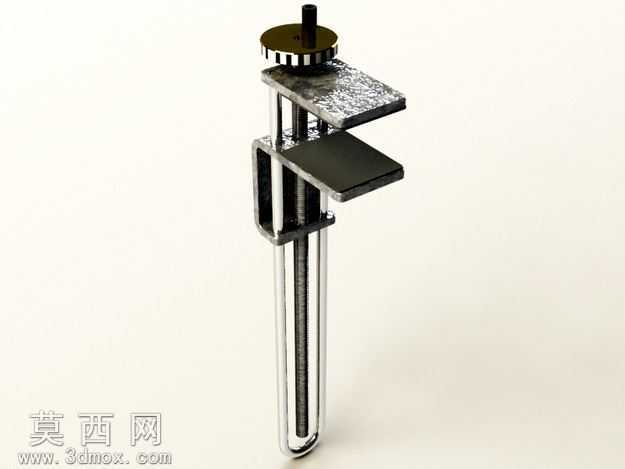

本作品为可调式螺旋升降大夹持工装，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处零件的装配间隙、运动行程都做了精准的参数约束，确保模型可直接用于结构验证与工程参考。模型整体采用立式长轴布局，核心传动结构为梯形丝杆副，搭配顶部的旋钮式调节手轮，手轮外缘做了滚花防滑结构设计，转动手轮即可驱动丝杆旋转，带动活动夹臂沿两侧的导向光杆做垂直方向的升降运动，以此调节上下夹头之间的开口距离，适配不同厚度的被夹持工件。夹臂部分采用框架式镂空结构设计，在保证结构刚性的前提下有效降低了整体重量，上下两个夹持工作面做了平行度约束，表面设置了防滑纹理层，避免夹持过程中工件出现滑移脱落的问题。渲染阶段采用了写实的工业材质表现方案，金属结构件分别赋予不同的材质属性：丝杆与导向光杆采用抛光不锈钢材质，还原金属表面的高反光与冷冽质感；夹臂主体采用铸铁喷塑材质，表现出哑光磨砂的金属颗粒感；顶部调节旋钮采用黑色电木材质，还原绝缘防滑的非金属材质特性；夹持工作面做了发黑处理的材质表现，模拟工业夹具常用的表面防锈工艺。场景布光采用三点布光方案，主光源从侧上方打亮模型整体结构，勾勒出零件的轮廓边界，辅光源补全暗部细节避免出现死黑区域，背景采用浅米色纯色背景，突出夹具本身的结构特征，同时添加了柔和的地面阴影，增强模型的空间立体感。设计思路上围绕大行程夹持的使用需求，加长了丝杆的有效传动长度，相比普通小型夹具拥有更大的开口调节范围，可满足厚板材、大块状工件的夹持固定需求；导向结构采用双光杆平行布局，相比单杆导向拥有更好的抗扭转性能，夹持过程中活动夹臂不会出现偏转晃动，保证夹持力均匀分布在接触面上；整体结构无复杂冗余零件，拆装维护便捷，所有标准件都符合通用五金配件的规格参数，可直接转化为生产加工图纸用于实物制作，既可以作为钳工工位的手动夹持工具使用，也可以作为自动化生产线中的工件定位工装，适配多场景的夹持固定需求。
