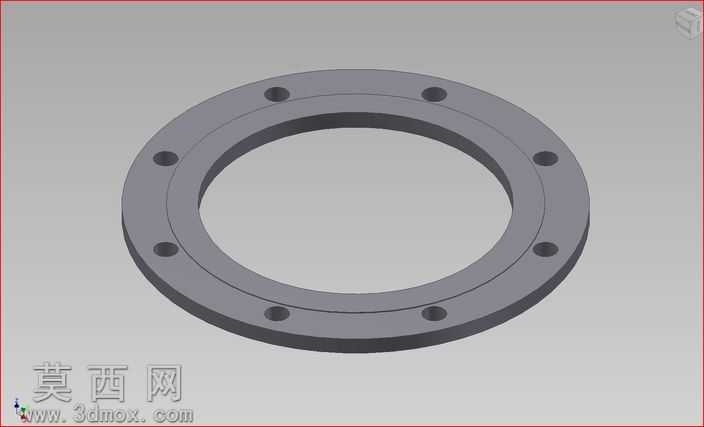

表D规格圆形八螺栓孔连接管法兰

本作品为表D规格的管法兰三维建模作品，整体采用环形回转体基础结构开展设计，建模过程中首先以中心轴线为基准绘制内外径轮廓草图，通过旋转凸台特征生成法兰的基础盘体结构，保证盘体厚度均匀、内外圆同轴度符合管路连接的装配公差要求。在螺栓孔设计环节，先确定单个螺栓孔的孔径与沉孔尺寸，再以法兰中心为阵列基准，采用圆周阵列方式均匀排布8个螺栓通孔，所有孔位的中心距严格遵循表D法兰的标准尺寸规范，确保安装时可与配对法兰、管路端头的孔位精准对齐，避免出现装配错位问题。建模过程中对法兰的密封面做了精细化处理，保证密封面的平面度符合密封要求，可适配对应规格的密封垫片，实现管路连接后的防泄漏效果。材质渲染阶段选用碳钢材质作为基础材质，表面做哑光防锈处理效果，还原工业级法兰的真实金属质感，同时对螺栓孔边缘、盘体内外棱边做了微小的倒角处理，既符合实际机械加工的工艺要求，避免锐边割伤安装人员，也让模型的视觉效果更贴近真实工业零件。设计思路上严格遵循管法兰的通用连接标准，优先保证结构的实用性与装配适配性，整体结构简洁规整，无多余冗余特征，所有尺寸参数均匹配对应压力等级的管路连接需求，可直接用于管路装配模拟、工程方案演示等场景，模型的特征树逻辑清晰，各尺寸参数可根据实际使用需求进行快速调整，适配不同管径、不同压力等级的法兰设计衍生需求。
