益智类立体四子棋桌面游戏摆件设计

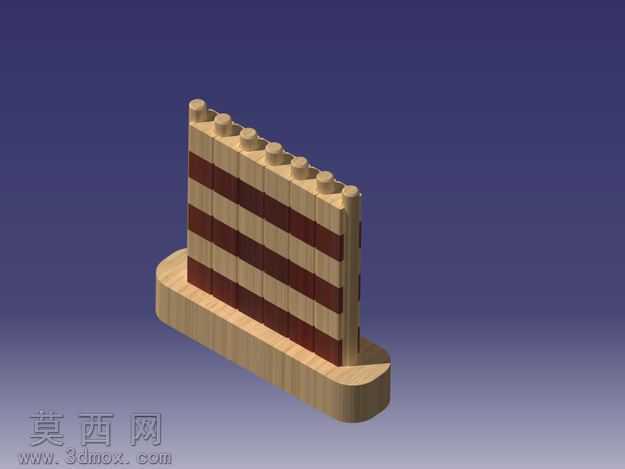

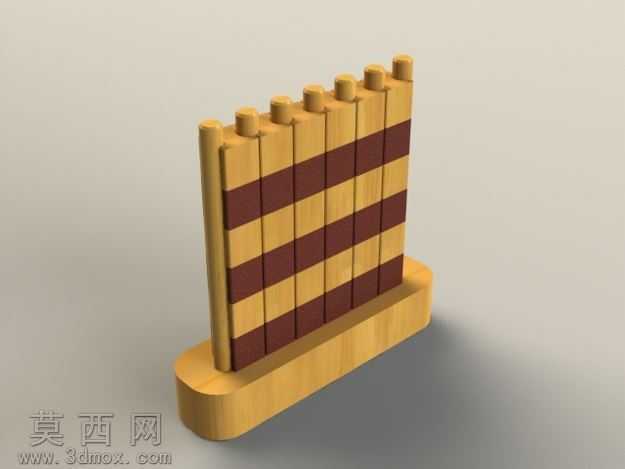

本作品为立体四子棋益智桌游的三维建模设计，整体采用立式阵列排布的结构形式，建模阶段以CATIA软件为核心载体，通过参数化草图绘制完成底座、棋杆、棋块三个核心部件的轮廓构建，首先绘制底座的圆角矩形截面，通过凸台拉伸生成带圆弧过渡的承托底座，边缘做R角倒钝处理，避免尖锐棱角带来的违和感，贴合木质玩具的温润质感。棋杆部分采用等距线性阵列的方式排布7根圆柱杆体，每根杆体的直径与棋块的中心通孔尺寸做间隙配合设计，预留0.2mm的装配间隙，既保证棋块可以顺畅沿杆体滑落，又不会出现晃动松垮的问题。棋块分为两种配色，分别对应对弈双方的棋子，建模时采用相同的方块基础特征，通过分割面赋予不同的材质属性，浅色部分模拟浅原木材质，添加自然的木纹纹理贴图，调整纹理的走向与木材生长方向一致，深色部分模拟深胡桃木色材质，调整粗糙度参数模拟哑光木质的触感，两种材质交替排布形成整齐的棋盘格视觉效果。渲染阶段采用柔和的漫反射光源，在45度角位置设置主光源，搭配底部的弱补光消除结构死角的阴影，突出棋具的立体层次感，材质的反射率调整为0.1左右，还原实木材质低反光的真实质感。设计思路上打破传统平面四子棋的二维布局，将棋盘延伸至垂直方向，每根杆体可容纳6枚棋子堆叠，对弈双方轮流将棋子套入杆体，率先在横向、纵向或斜向连成4枚同色棋子即可获胜，整体结构简洁稳固，底座的承托设计保证棋具放置时的稳定性，所有部件的边缘都做了圆角处理，兼顾使用安全性与视觉柔和度，既可以作为休闲桌游使用，也可作为桌面装饰摆件。
