饲料检查阀组件三维结构设计

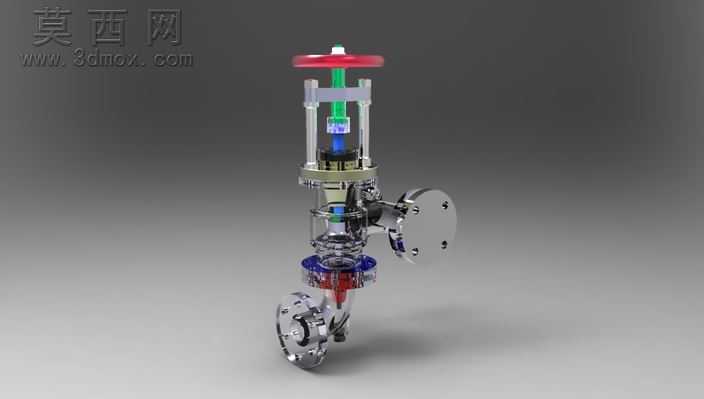

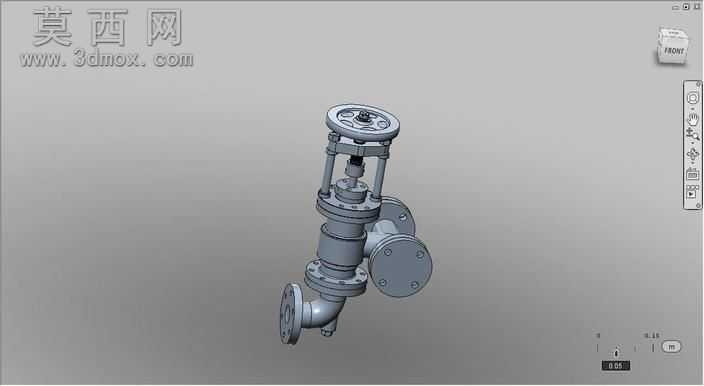

本套饲料检查阀组件的三维设计，围绕饲料输送管路的介质通断控制、流向校验需求展开，建模过程中严格遵循阀门类工业配件的设计规范，先完成整体功能框架的拆解，将整个阀组件划分为顶部手动驱动单元、阀杆传动单元、阀芯密封单元、阀体连接单元四大核心模块，再逐一对每个零件进行参数化建模。顶部的红色手轮采用防滑轮缘结构设计，建模时通过旋转凸台生成基体，再阵列排布轮缘的防滑凹槽，搭配顶部的定位端盖，保证手动操作时的施力便利性与结构辨识度；手轮下方的阀杆传动部分，设置了透明可视化的防护套筒，建模时采用半透明材质模拟有机玻璃防护结构，能够直观展示内部阀杆的升降行程，套筒两侧的支撑立柱采用对称式布局，通过线性阵列完成安装孔位的排布，保证传动结构的支撑稳定性。阀芯区域是整个阀门的功能核心，建模时还原了密封副的配合结构，蓝色的密封座与金属阀芯做了精准的配合公差预留，能够模拟阀门关闭时的密封阻断效果，阀体部分采用角式结构设计，两个法兰连接端分别做了密封水线、螺栓孔的细节还原，法兰端面的螺栓孔通过圆周阵列均匀排布，保证与上下游管路的安装适配性。渲染阶段针对不同零件匹配了对应的材质属性：金属结构件采用抛光不锈钢材质，调整反射率与粗糙度参数还原金属光泽，密封件采用彩色工程塑料材质区分不同功能模块，透明防护件调整折射参数模拟真实的通透效果，场景布光采用三点布光法，主光从侧上方打亮阀体整体结构，补光弱化金属件的硬阴影，轮廓光勾勒阀门的边缘轮廓，最终呈现出结构清晰、细节完整的渲染效果。整个设计虽然处于接近完成的阶段，但已经完整还原了饲料检查阀的核心工作结构，能够清晰展示手动驱动下阀芯升降、实现管路通断控制的工作原理，可用于阀门结构教学、饲料输送管路配件选型参考、相关阀类产品的设计迭代参考，所有零件的装配关系都按照实际工业装配逻辑设置了配合约束，能够直观展示组件的装配顺序与运动逻辑。
