法兰连接式手动旋塞阀三维设计模型

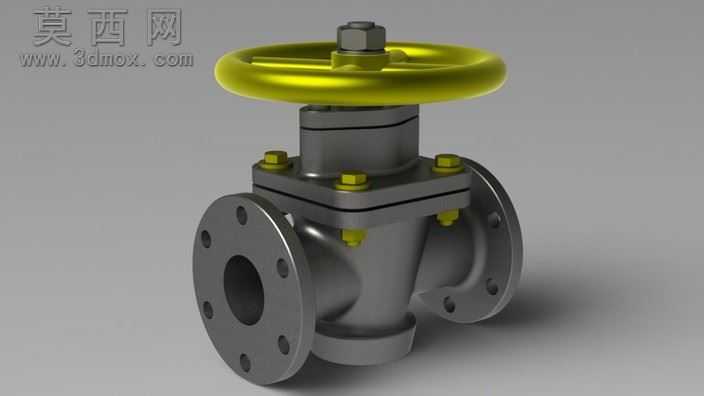

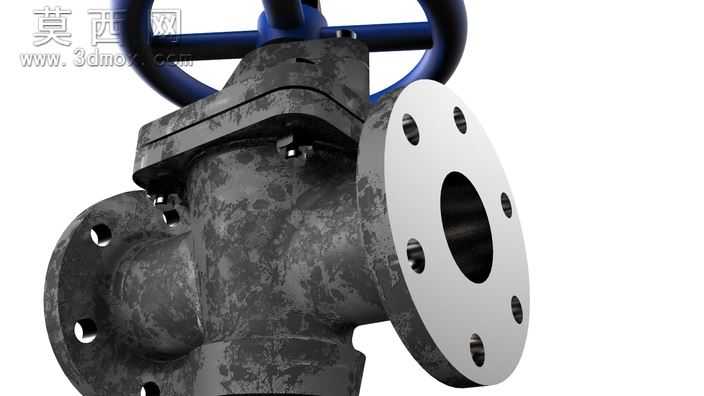

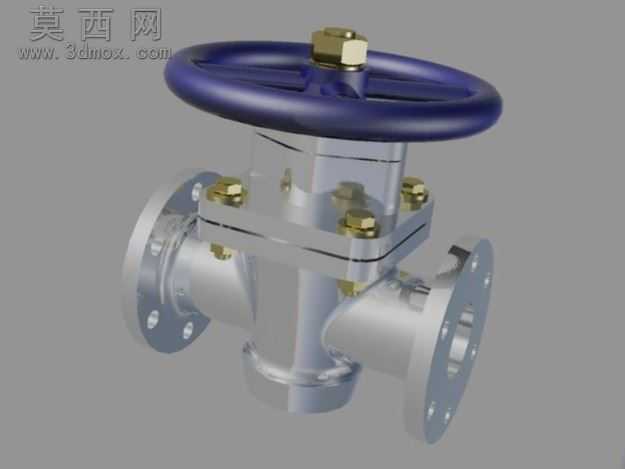

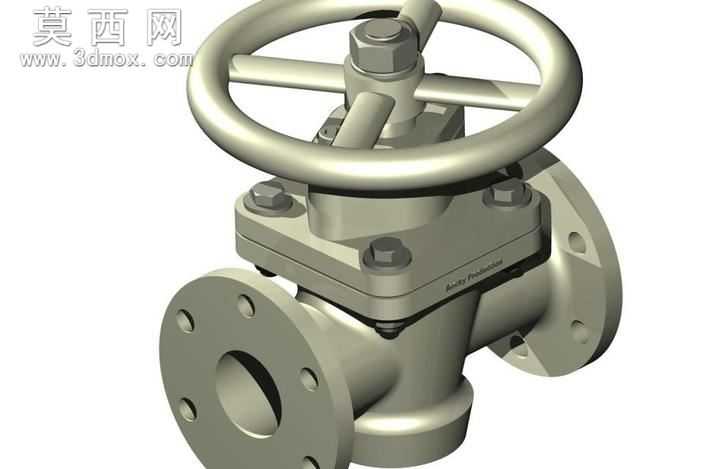

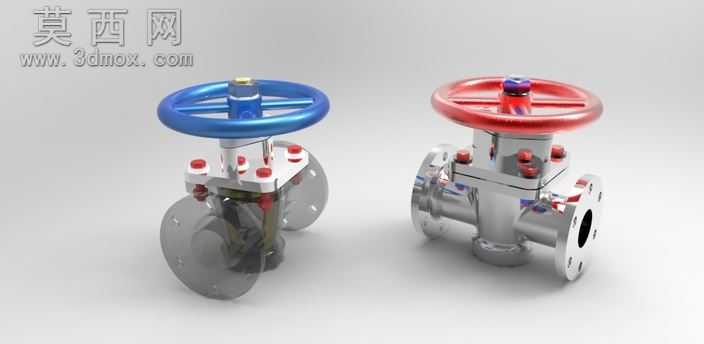

本模型为法兰连接式手动旋塞阀，建模过程围绕工业阀门的实际生产标准展开，完整还原了旋塞阀的全部结构细节。建模阶段首先梳理旋塞阀的功能逻辑：作为管路系统中用于截断或接通介质的控制元件，其核心密封结构、操作机构、连接法兰的尺寸精度直接决定模型的还原度。首先构建阀体主体，参考通用法兰阀门的连接标准，确定两端法兰的孔径、孔位分布、密封面厚度参数，阀体流道采用等径直通设计，内壁做平滑过渡处理，避免介质流动的结构死角，阀体外部的加强筋根据承压需求做等比例建模，还原铸件阀体的厚重质感。其次构建旋塞启闭核心件，旋塞与阀体密封面的配合间隙做了精准控制，模拟实际装配中的密封贴合状态，旋塞上端的阀杆连接结构做了细节还原，包括定位卡槽、密封填料腔的结构，确保启闭动作的结构逻辑通顺。顶部的手轮操作机构采用轮辐式结构，手轮与阀杆的连接键、锁紧螺母都做了独立建模，还原手动操作的施力结构。材质渲染阶段，阀体部分采用铸钢材质表现，还原铸铁铸件表面的细微粗糙纹理与哑光金属质感，手轮部分做了蓝黑色涂装材质模拟工业阀门的漆面效果，法兰密封面做了机加工后的亮面金属处理，区分铸件毛坯面与机加工面的质感差异，连接螺栓、螺母等标准件采用镀锌钢材质，还原五金件的金属光泽。模型同时提供多格式文件，可直接用于管路系统的装配模拟、阀门结构教学演示、产品展示渲染等场景，完整的结构拆分也可用于拆解阀门的装配工艺逻辑，帮助理解旋塞阀的启闭原理与密封设计思路，建模过程中对各部件的装配干涉做了提前校验，确保各活动部件的运动逻辑符合实际产品的动作范围，不存在结构穿模等问题，整体模型严格遵循工业阀门的设计规范，细节完整度可满足多数工业设计展示与教学使用需求。
