铣削机用精密筒夹夹头结构设计

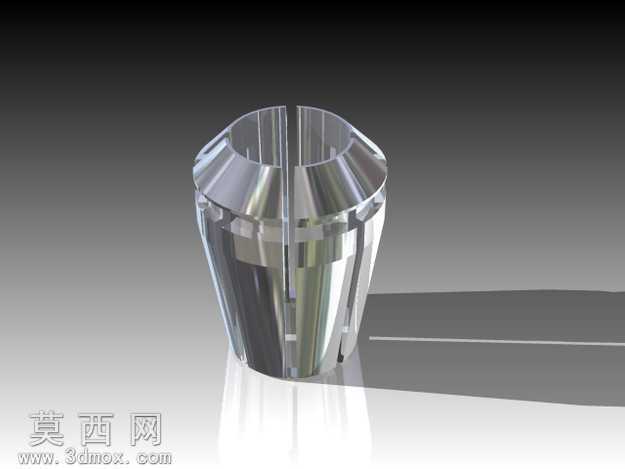

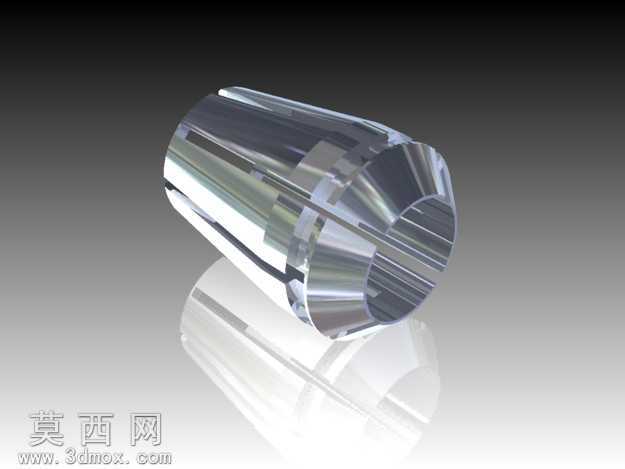

本作品为铣削加工设备配套的精密筒夹夹头三维模型，整体采用回转体对称结构设计，建模阶段依托Autodesk Inventor软件完成全参数化特征构建，首先通过旋转凸台命令生成夹头的基础胚体轮廓，精准控制内孔锥度、外圆夹持段的同轴度公差，保证后续装配时与铣削机主轴、锁紧螺母的配合精度。建模过程中对夹头周向均匀分布的弹性收缩槽采用阵列特征完成，严格控制槽宽、槽深以及槽端的应力释放圆弧尺寸，避免夹头在锁紧受力时出现应力集中导致的开裂失效，同时对内孔的刀具夹持面做了微纹理特征处理，还原实际产品的防滑夹持结构。材质渲染阶段采用高抛光金属材质，模拟硬质合金或高速钢基材经精磨后的镜面金属质感，调整环境反射参数还原金属表面的高光折射与环境倒影效果，清晰呈现夹头外圆的多段阶梯结构、内孔的锥面过渡细节，以及端面的切削刃避让倒角结构。设计思路上围绕铣削加工的刀具夹持需求展开，整体结构遵循ER筒夹的成熟夹持原理，通过外锥面与锁紧螺母的内锥面配合，在螺母旋紧时带动夹头均匀收缩，实现对直柄铣刀、钻头等切削刀具的高精度同轴夹持，保证铣削加工过程中刀具的跳动量控制在合理范围内，提升加工表面质量与刀具使用寿命。模型在结构细节上还原了夹头的所有功能特征，包括外圆的定位卡槽、端面的标识刻印区域、内孔的不同直径适配段，所有特征的尺寸比例均参考工业标准筒夹的参数进行1:1还原，可直接用于铣削机工装配套的结构演示、夹持原理教学，也可作为铣削设备装配模型的配套零部件使用，模型的曲面过渡顺滑无破面，特征参数可编辑，能够根据不同的刀具夹持直径需求快速调整内孔尺寸与收缩槽参数，适配不同规格的铣削加工夹持场景。
