舞台聚光灯光源换色色轮结构设计

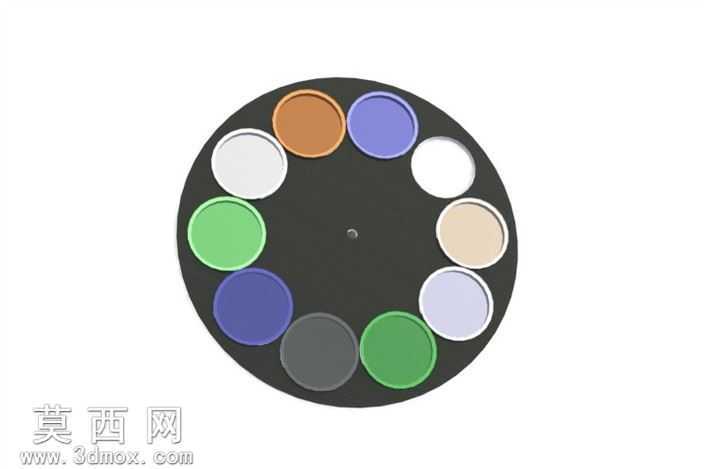

该色轮为舞台聚光灯配套的色彩切换核心部件，采用SolidWorks完成全参数化三维建模，整体以圆盘式回转结构为基础设计，中心预留标准转轴安装孔位，可直接适配常规舞台聚光灯的色轮驱动转轴，实现精准的步进式旋转定位。建模过程中首先绘制中心基准轴与圆盘基体草图，通过拉伸凸台命令生成厚度均匀的轮体基座，轮体边缘沿圆周方向均匀排布十组圆形滤色片安装槽，安装槽采用沉台结构设计，可将不同色彩的滤色片嵌入槽内后通过压圈固定，避免滤色片在高速旋转过程中出现移位、脱落问题。材质设置上，轮体基座选用哑光黑色工程塑料材质，渲染时添加细微磨砂质感，可有效减少轮体自身对光线的反射干扰，避免杂光影响舞台投射效果；不同安装位的滤色片分别赋予对应色彩的半透明玻璃材质，调整材质的透光率、折射率参数，还原真实滤色片的光线通透效果，同时对滤色片边缘添加细微倒角，避免安装时出现割手问题，也减少光线在滤色片边缘产生的衍射杂边。结构设计上，十组滤色片安装位的圆心处于同一分度圆上，相邻安装位的圆心角保持一致，确保色轮旋转时每一片滤色片都能精准对准聚光灯的光轴中心，实现色彩切换的无偏移过渡；轮体整体做轻量化处理，在保证结构强度的前提下尽可能降低轮体厚度与重量，减少驱动电机的负载，提升色轮旋转的响应速度与运行稳定性。设计过程中重点考量了色轮的旋转动平衡，对轮体各安装位的重量做对称分配，避免高速旋转时出现抖动、异响问题，同时在轮体非安装区域做细微的减重槽设计，进一步优化整体重量分布。渲染阶段采用聚光灯模拟实际工作场景的光线照射效果，验证不同色彩滤色片的透光表现，确保每一片滤色片对应的投射色彩饱和纯正，无偏色、漏光问题，整体结构紧凑，安装便捷，可直接适配多款常规舞台聚光灯的色彩切换机构，满足舞台演出过程中快速切换光源色彩的使用需求。
