双级减速齿轮箱爆炸展示结构设计

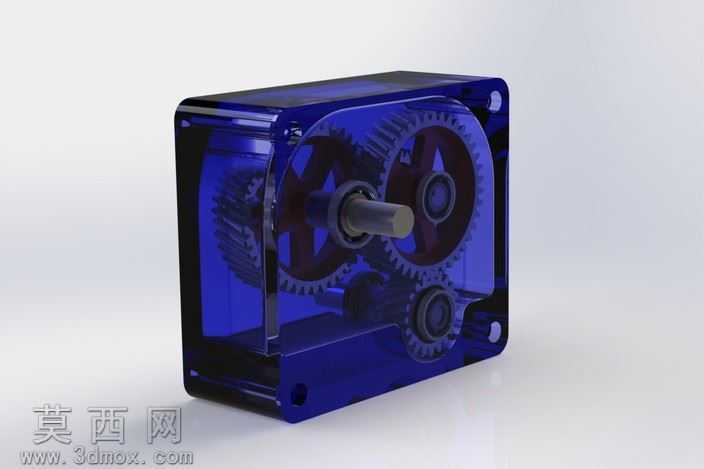

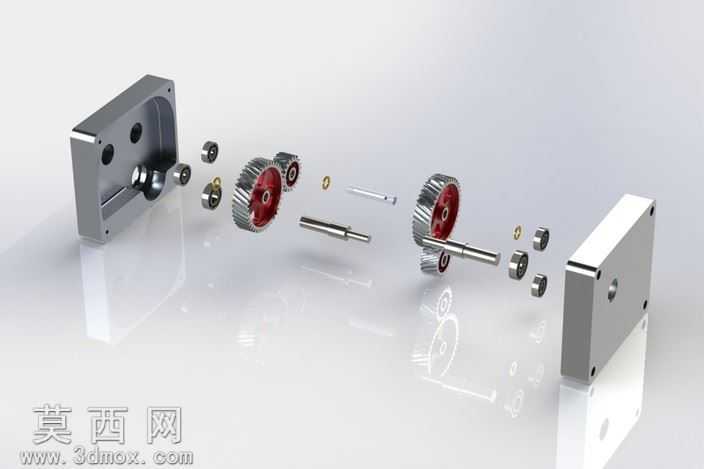

本作品为双级减速齿轮箱的三维结构设计，采用爆炸视图的呈现形式完整展现所有组成构件的装配关系与位置逻辑，建模过程严格遵循机械设计的尺寸规范与传动配合要求，对每一个零件的几何特征、装配公差都做了精准还原。建模阶段从传动方案的核心逻辑出发，先确定两级减速的传动比分配，依次完成输入轴、中间轴、输出轴的轴段设计，根据传动扭矩匹配对应参数的齿轮构件，每一级齿轮的模数、齿数、齿宽都经过传动强度校核，保证齿轮啮合的合理性。同时对支撑用的轴承、轴向定位用的挡圈、紧固件都做了等比例建模，还原真实标准件的外形特征与安装尺寸。箱体部分采用分体式结构设计，分别建模主壳体与端盖构件，在壳体上预留对应的轴承安装孔、轴系过孔、连接定位孔，孔位的位置精度与轴系的中心高完全匹配，保证装配后轴系的同轴度符合传动要求。渲染阶段采用哑光金属材质模拟壳体的铸铝质感，齿轮构件采用亮面金属材质还原机加工后的金属光泽，轴承构件区分内外圈与滚动体的材质差异，滚动体做高反光金属质感处理，整体场景采用柔和的影棚布光，通过反射地面增强模型的立体感，爆炸视图的排布严格按照实际装配的拆卸顺序展开，每一个零件沿装配轴线方向排布，清晰展现从端盖、轴承、齿轮、轴到壳体的装配层级，让观看者可以直观理解整个齿轮箱的装配逻辑与动力传递路径。设计过程中重点考量了传动的平稳性与结构的紧凑性，在保证两级减速传动比满足设计需求的前提下，尽可能缩小箱体的整体体积，优化内部轴系的排布位置，避免齿轮与箱体内壁发生运动干涉，同时对轴承的安装位置做了合理布局，保证每根轴的支撑跨距符合轴系刚度要求，减少轴系运转过程中的挠曲变形，提升齿轮啮合的稳定性，降低传动过程中的振动与噪音。整个模型完整还原了双级减速齿轮箱的所有结构细节，可用于机械结构教学、传动方案展示、装配工艺演示等场景，清晰呈现减速齿轮箱的内部构造与工作原理。
