螺旋式电阻翅片加热管三维结构设计

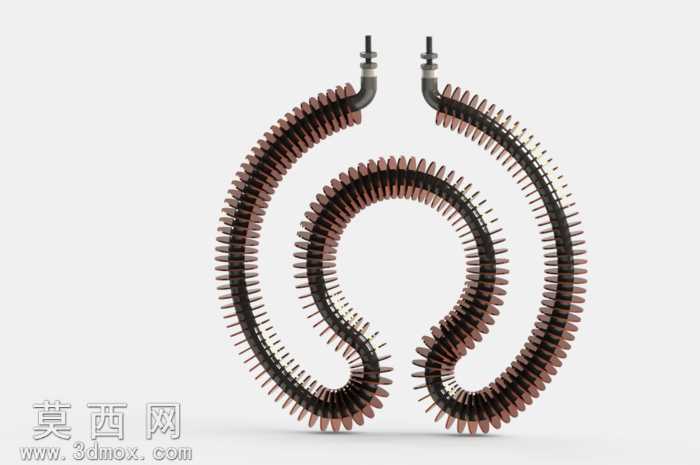

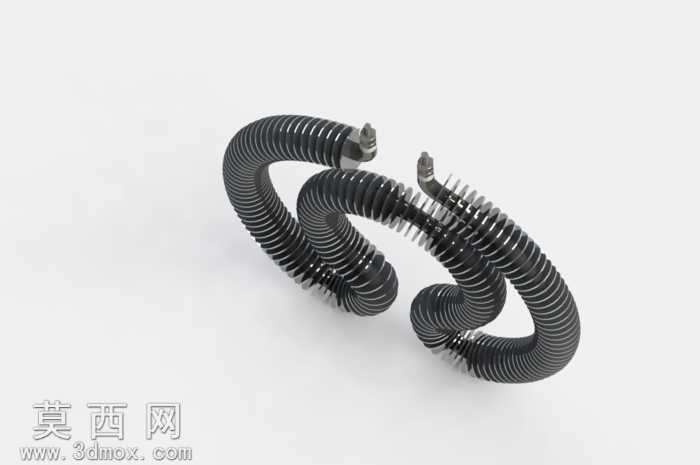

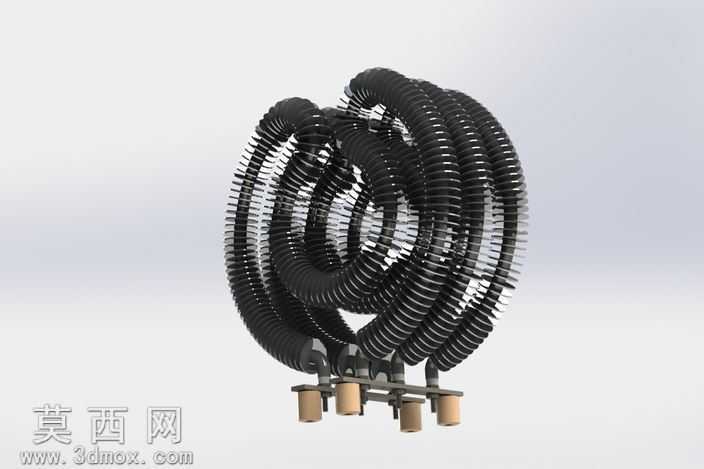

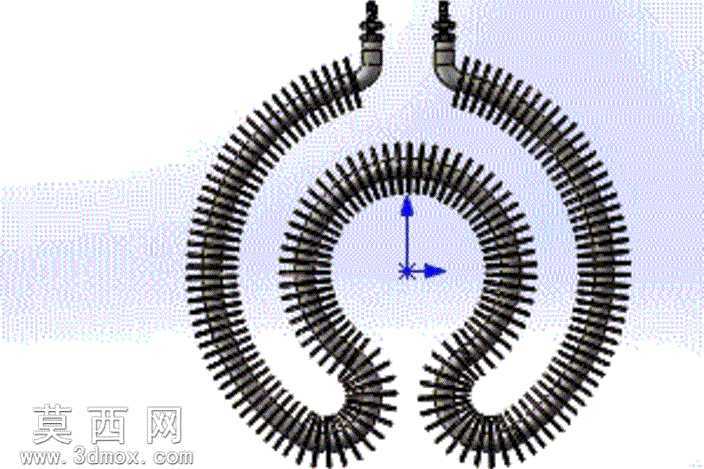

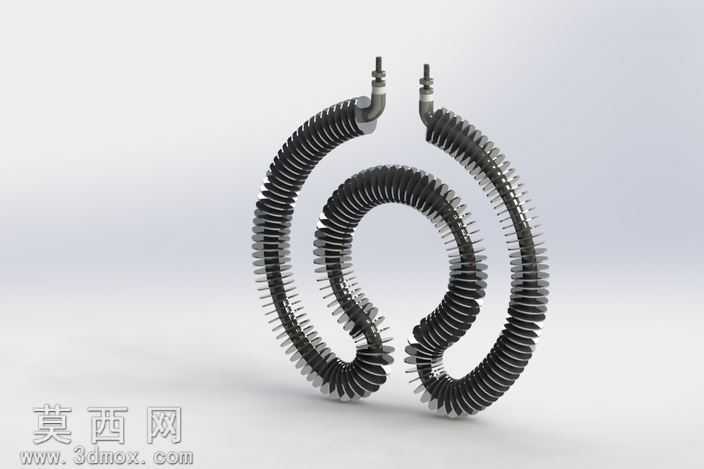

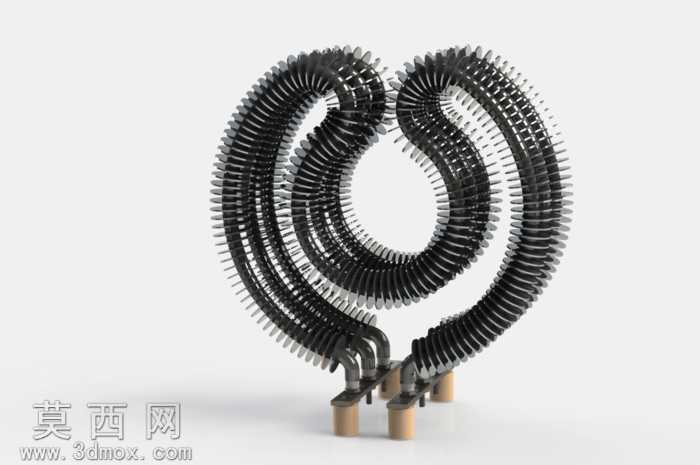

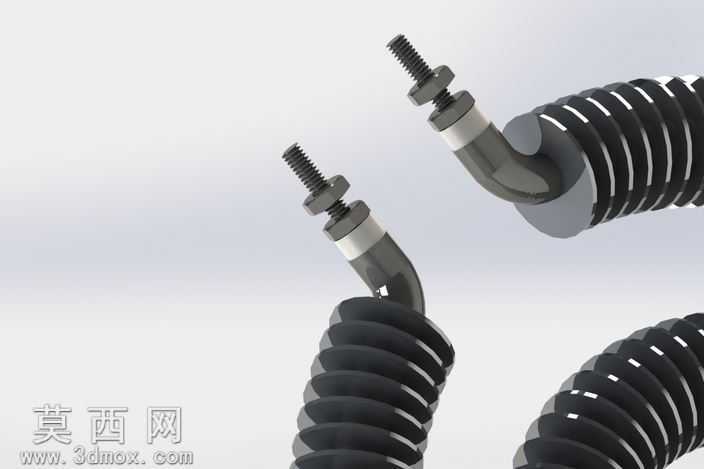

本作品为螺旋式电阻翅片加热管的三维参数化建模成果，建模过程中首先梳理产品的功能逻辑与结构组成，将整体拆分为螺旋基管、密集散热翅片、端部接线基座、绝缘固定端子四个核心模块，采用自底向上的建模思路完成全结构搭建。建模阶段首先绘制螺旋基管的中心扫掠路径，通过等距螺旋线参数控制盘管的整体盘绕直径、圈数与层间距，确保多组螺旋盘管排布紧凑且无结构干涉，基管本体采用扫掠特征生成，管壁厚度按照电热元件的通用耐压标准设置，保证结构的合理性。翅片结构采用环形阵列结合螺旋路径随形阵列的方式生成，每一片翅片垂直贴合于基管外壁，翅片间距经过参数化调试，既保证足够的散热换热面积，又预留合理的空气流通间隙，避免翅片过密导致的风阻过大问题。端部接线基座部分采用实体拉伸与切除特征完成安装位、接线柱避让孔的结构设计，下方的绝缘固定端子采用圆柱凸台结构，匹配基座的安装孔位，保证端子与基座的装配同轴度，同时通过装配约束将四组螺旋盘管的端部与基座精准对接，还原真实产品的装配关系。材质渲染阶段，螺旋基管与翅片部分赋予哑光黑色耐高温金属材质，调整材质的粗糙度与金属度参数，还原高温氧化处理后的金属表面质感，端部接线基座赋予深灰色工程塑料材质，绝缘固定端子赋予浅米色耐高温陶瓷材质，不同材质的视觉区分清晰，能够直观呈现各部件的材质属性与功能分区。整体模型完成后进行全局干涉检查，确认所有部件无穿模、错位问题，结构比例完全参照工业常用电阻翅片管的真实尺寸比例设置，盘管的盘绕弧度自然流畅，翅片排布整齐均匀，接线端的结构细节完整，既可以作为电热设备设计的选型参考模型，也可用于换热类组件的结构教学演示，完整还原了这类带翅片电阻加热元件的典型结构特征，清晰展现了螺旋盘管增大换热面积、翅片强化散热效率的设计思路。
