远投式纺车渔线轮结构三维设计

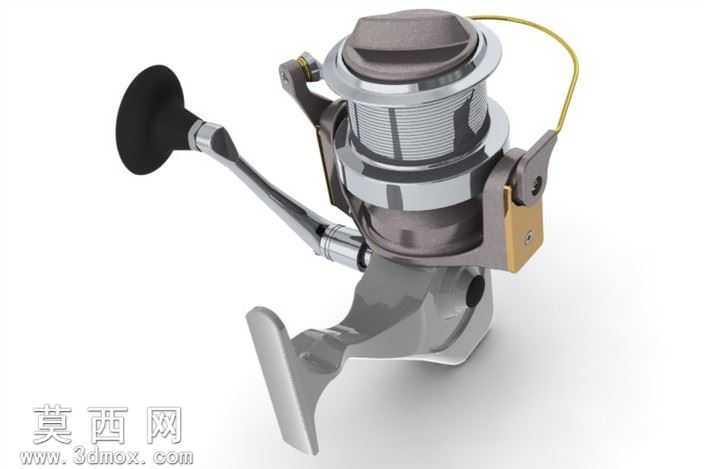

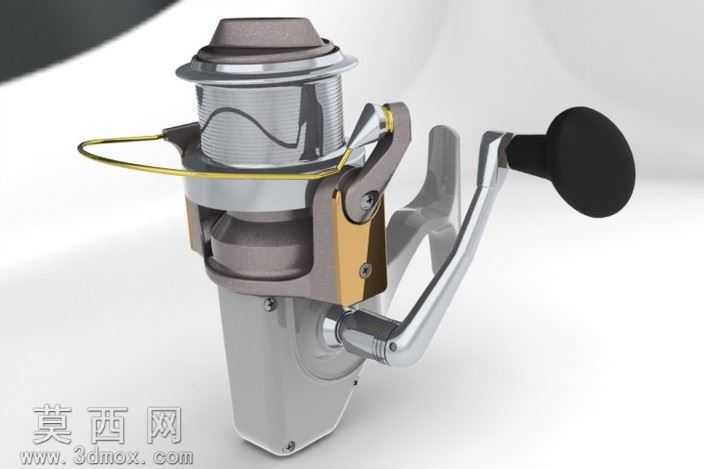

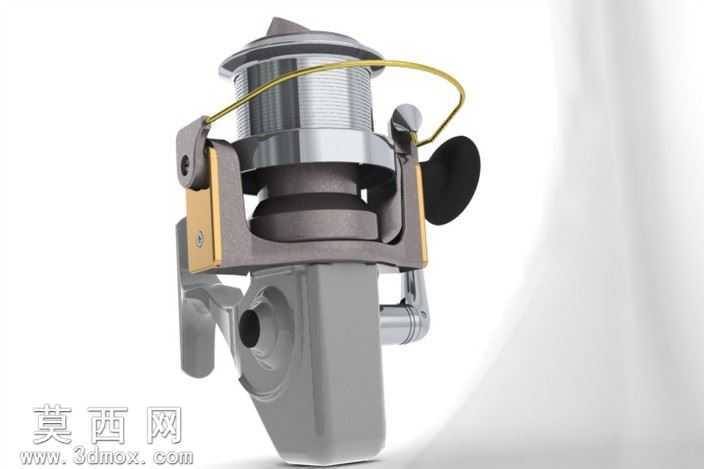

本作品为远投型纺车渔线轮的三维设计模型，建模阶段采用自顶向下的装配设计思路，先完成整体功能框架的布局规划，再逐一拆解构建各个功能部件，确保各零件间的装配公差、运动干涉完全符合实际使用逻辑。模型完整还原了纺车渔线轮的核心结构：包含带防滑握柄的金属摇臂、三碟式刹车调节机构、大容量储线线杯、金属导线环、主体支撑壳体、逆止开关组件、内部传动齿轮组与轴承安装位，所有零件的连接结构、卡扣位、螺丝孔位均按照真实五金加工工艺设计，可直接用于结构验证与开模参考。材质渲染阶段针对不同部件做了精准的材质区分：主体支撑结构采用哑光银灰色工程塑料材质，还原渔具常用玻纤增强尼龙的磨砂质感；摇臂、导线环、传动连接件采用抛光镀铬金属材质，模拟不锈钢五金件的高光反射效果；刹车调节旋钮、线杯外圈采用枪灰色金属烤漆材质，握柄采用黑色哑光软胶材质，还原橡胶握把的防滑触感；线杯表面的绕线纹理做了细腻的凹凸贴图处理，模拟鱼线整齐缠绕的真实视觉效果。结构设计上重点优化了远投渔轮的核心性能结构：三碟式刹车系统的摩擦片间隙、调节行程做了精准的参数化设定，可实现不同抛投力度下的出线阻尼调节，避免炸线问题；200米容量的线杯做了斜口边缘设计，降低出线时的摩擦阻力，提升远投距离；内部8处轴承安装位的定位精度控制在合理公差范围内，保证摇臂转动时的顺滑度，整体模型总重量参数设定为677克，符合同规格远投渔轮的真实重量区间，兼顾结构强度与手持垂钓时的配重平衡。模型在装配体环境下完成了运动仿真验证，摇臂转动时带动线杯往复排线、导线环随动的运动逻辑完全符合真实产品的工作状态，不存在结构干涉与运动错位问题，各可拆卸部件的拆分逻辑符合产品后期维护、零件更换的实际需求，可用于渔具产品的设计研发、结构改良参考，也可作为垂钓装备相关的展示演示素材使用。
