SKINTOPST-M系列电缆接头全套组件三维设计

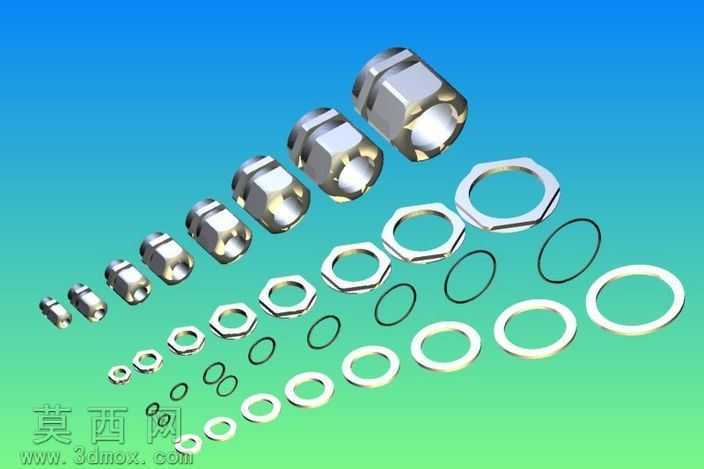

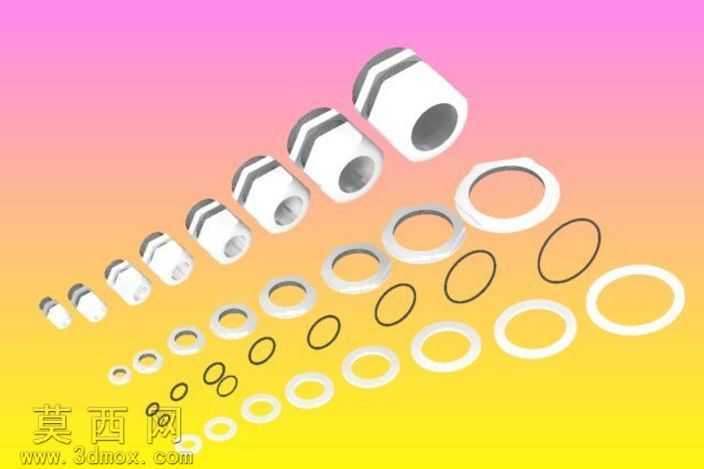

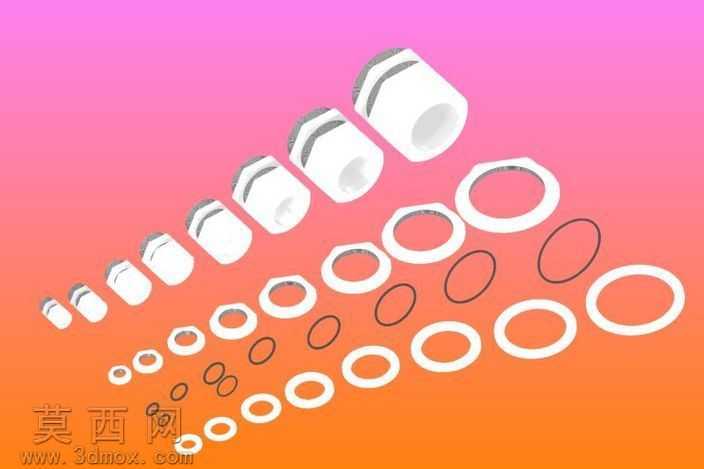

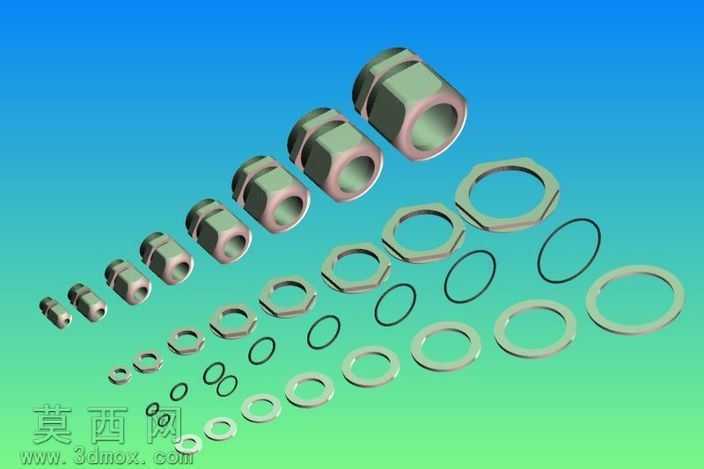

本套三维模型针对SKINTOPST-M系列电缆接头进行全参数化建模设计，完整覆盖该系列全规格接头主体、配套锁紧螺母、多尺寸密封垫圈、压紧腺体等全部装配组件，建模过程严格遵循工业电缆接头的实际尺寸公差标准，保证各规格零件之间的装配匹配精度。建模阶段首先梳理全系列接头的尺寸梯度逻辑，以公制螺纹规格为参数驱动核心，建立可快速迭代的参数化建模框架，不同规格的接头主体可通过修改螺纹公称直径、接头总长度、内孔穿线直径等核心参数快速生成，无需重复绘制基础特征。接头主体的外表面防滑滚花结构采用阵列特征实现，还原实际产品的防滑握持纹理，内部的线缆密封腔、螺纹配合段、压紧限位台阶等结构均按照实际产品的装配逻辑逐一构建，保证虚拟装配时各零件的配合间隙符合实际生产的公差要求。密封垫圈根据适配线缆的直径范围区分不同厚度与内孔尺寸，采用弹性体材质的渲染参数设置，还原橡胶密封件的哑光磨砂质感，金属材质的接头主体与锁紧螺母则采用镀锌金属材质参数，还原五金件表面的轻微金属光泽与防锈镀层质感。渲染阶段采用渐变粉黄背景突出产品轮廓，通过柔和的侧方打光展现各零件的边缘倒角与表面纹理，不同规格的零件按照尺寸梯度有序排布，清晰展现该系列接头的规格覆盖范围。整套模型的结构设计充分考虑电缆接头的实际使用场景，还原了接头旋紧时密封件受挤压变形抱紧线缆的结构逻辑，各零件的倒角、退刀槽等工艺细节均完整呈现，可直接用于产品展示、装配教学、选型参考等场景，模型的各零件均为独立可编辑特征，支持后续的规格拓展与结构修改。
