AX12A高精度数字伺服执行器结构设计

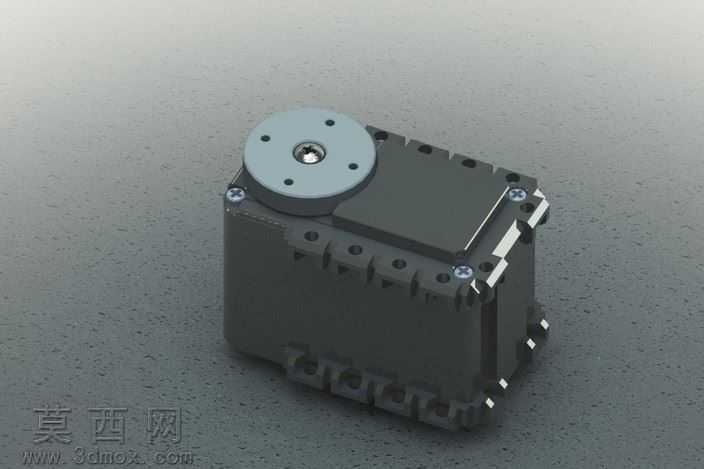

本作品为AX12A伺服执行器的三维参数化建模成果，建模阶段严格遵循实物测绘的尺寸公差要求，在三维软件中先完成整体骨架的搭建，以输出轴的中心轴线为全局设计基准，依次定位壳体安装位、内部传动腔、接线端口、固定孔位的坐标参数，确保各部件的装配约束完全符合实际生产的装配逻辑。建模过程中对壳体的散热槽结构做了精细化还原，壳体侧面的多道凹槽并非简单的拉伸切除，而是通过等距偏移曲面生成槽体的拔模斜度，还原注塑壳体的工艺特征，同时对顶部输出法兰盘的安装孔做了沉头孔特征处理，孔位的分度圆直径、孔深参数完全匹配实物的安装规格，保证模型可直接用于安装适配的模拟验证。材质与渲染阶段，针对不同部件的物理属性分配对应的材质参数：主体壳体采用哑光深灰色工程塑料材质，调整粗糙度参数模拟玻纤增强尼龙的磨砂质感，还原壳体表面细微的合模线特征；顶部输出法兰采用金属铝合金材质，添加轻微的金属反光与表面阳极氧化的细腻质感，金属部件的边缘做了极小的倒角处理，避免渲染时出现生硬的棱角反光；内部传动结构的齿轮部件采用合金钢材质，调整高光参数还原金属机加工的光洁表面。结构设计上完整还原了该伺服的集成化特征，将驱动电机、减速齿轮组、控制电路舱、位置反馈模块的安装位在壳体内部做了合理的空间排布，壳体侧面的卡扣结构做了可活动的装配间隙模拟，上下壳体的连接螺丝孔位做了同轴度校验，确保虚拟装配时无干涉问题。渲染阶段采用柔和的漫反射打光方案，以深绿色哑光背景衬托主体，多角度展示输出法兰、壳体安装槽、侧边固定位的结构细节，通过光影层次突出壳体表面的结构起伏，让模型的结构特征清晰可辨，可用于机器人关节驱动选型的结构参考、教学演示的三维教具使用，也可作为小型自动化装置驱动部件的虚拟装配素材。
