多旋翼无人机电机安装固定座设计

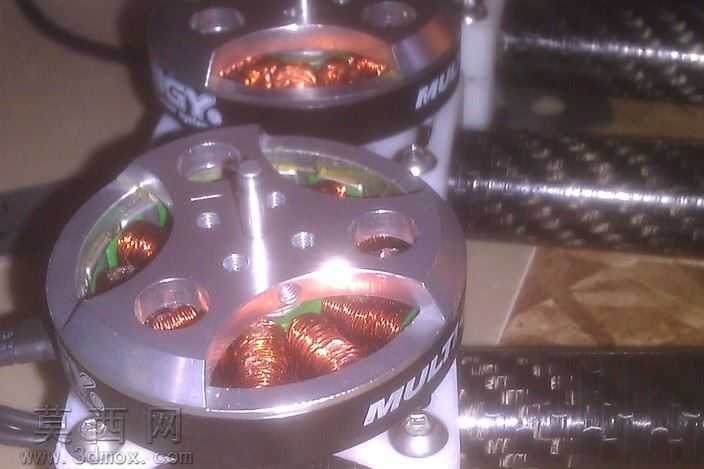

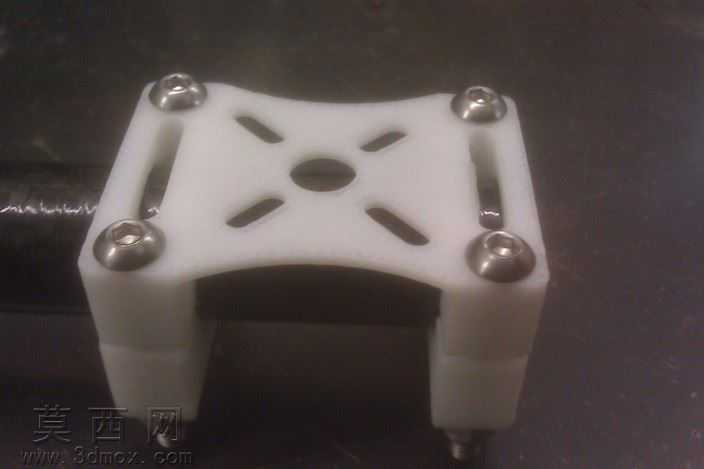

本作品为适配多旋翼无人机的电机安装固定座，整体采用三维建模软件完成全参数化设计，建模过程中优先考虑3D打印加工的工艺特性，对所有棱边做了R0.5mm的圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂问题，同时也能减少飞行过程中尖锐边角带来的气动阻力与磕碰损伤风险。模型主体采用对称式X型布局结构，四个角位预留了适配19mm安装孔距的电机固定孔位，可兼容0.75英寸规格的标准无刷电机安装，孔位周边做了局部加厚设计，厚度达到3mm，能够有效分散电机高速运转时产生的振动载荷，避免长期使用后固定位出现形变松脱。固定座中部设计了中心定位孔与六条放射状减重槽，在保证整体结构刚性的前提下最大化削减零件自重，减重槽的宽度统一设置为2mm，既满足FDM3D打印的最小壁厚要求，不会出现打印填充不足的问题，也能在飞行过程中引导气流穿过，辅助电机工作时的散热，降低电机长时间高负载运转的过热风险。固定座下方设置了四个等长的支撑脚，支撑脚与主体衔接处做了渐变加厚的加强筋结构，能够将电机运转产生的振动力均匀传导至机臂安装面，支撑脚末端预留了与无人机机臂对接的安装位，可通过配套螺丝完成快速锁紧固定。材质设定上主体选用白色尼龙类工程塑料质感，搭配四颗内六角圆头不锈钢螺丝作为紧固件，渲染过程中对塑料件做了细微的磨砂表面质感处理，金属螺丝则添加了轻微的金属反光与表面拉丝纹理，还原真实零件的视觉效果。设计过程中反复校核了各安装位的同轴度与配合公差，将安装孔的配合公差控制在0.1mm范围内，既保证3D打印后无需二次打磨即可顺利完成装配，也能避免间隙过大导致的电机运转抖动问题，整体结构兼顾了轻量化、结构强度与易加工性，能够满足小型多旋翼无人机的动力系统安装使用需求。
