工业用鼠笼式三相异步电动机三维模型

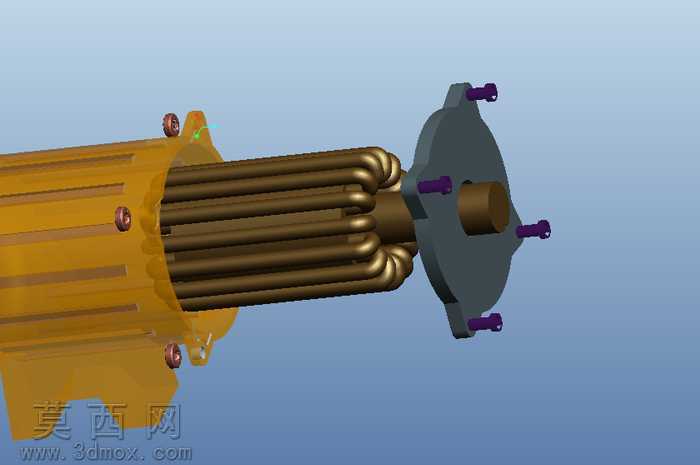

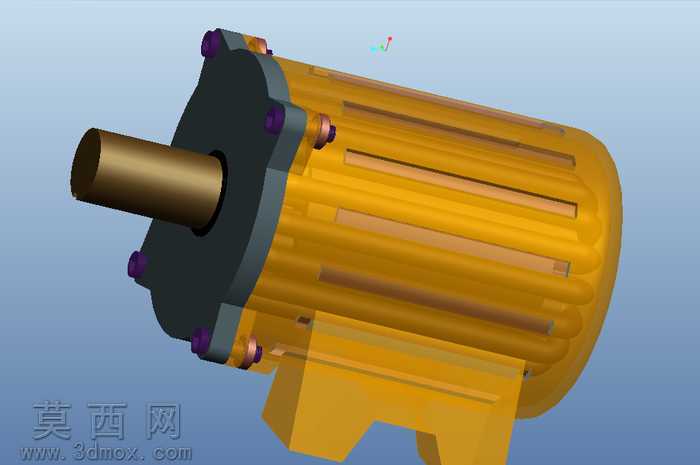

本作品为工业常用鼠笼式三相异步电动机的三维参数化模型，建模过程严格遵循中小型异步电机的通用工业设计规范，完整还原了实体电机的全部核心结构特征。建模阶段首先以电机输出轴为基准定位核心装配轴线，依次完成输出轴、前端盖、定子机座、散热筋结构、后端盖、接线盒、安装底脚的独立零件建模，再按照实际装配约束完成整体装配，所有配合公差均参考通用电机的实际装配要求设置，可直接用于装配干涉校验、机构运动仿真等工程场景。模型的材质渲染贴合工业实物的视觉特征：机座与端盖采用铸铝喷橙黄漆的材质表现，还原了工业电机外壳的哑光漆面质感，表面散热筋的棱边做了微小倒角处理，避免渲染时出现生硬的锐边反光；输出轴采用调质合金钢材质，表现出金属加工后的细腻金属光泽与表面粗糙度特征；端盖紧固螺栓、接线盒紧固件采用镀锌钝化的金属材质，还原标准五金件的表面质感；安装底脚与机座为一体化铸造成型，材质表现与机座保持统一，安装孔位的尺寸完全符合对应功率段电机的安装尺寸标准。结构设计上完整还原了异步电机的典型特征：机座外表面轴向排布的多道平行散热筋，可增大壳体散热面积，匹配电机实际工作的散热需求；前端盖与机座采用止口定位配合，周向均匀布置内六角紧固螺栓，保证端盖与机座的同轴度，支撑输出轴的轴承位结构在模型中做了简化保留，既保证结构完整性又避免模型过于冗余；侧置的接线盒结构完整还原了进线口、盒体、盒盖的装配关系，符合工业电机的接线防护要求；底部的安装底脚带有两个长圆形安装孔，适配不同安装中心距的固定需求，底脚与机座的过渡处做了加强筋结构，还原铸件的强度设计特征。建模过程中对非核心的内部绕组、轴承滚动体等结构做了合理简化，在保证外部结构1:1还原工业实物的前提下，控制了模型的整体面数，既可以用于产品展示、教学演示场景，也可导入生产线仿真、设备布局设计的工程文件中作为通用动力部件使用，模型的所有特征均为可编辑参数，使用者可根据实际需求调整尺寸参数，适配不同功率、不同机座号的电机改型设计。
