土卫六775RC直流电机三维建模设计

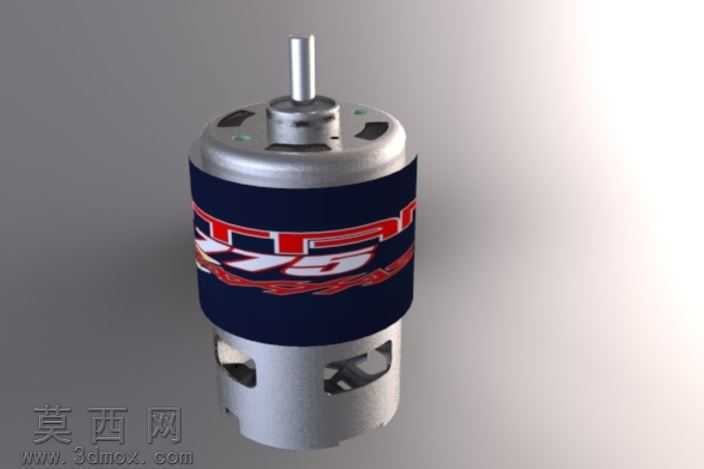

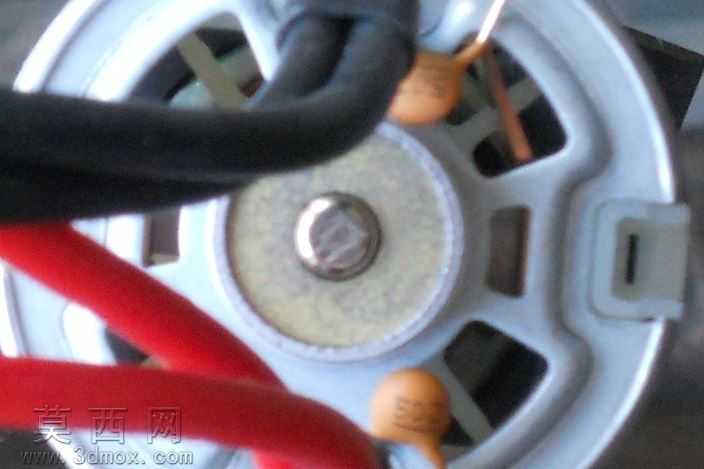

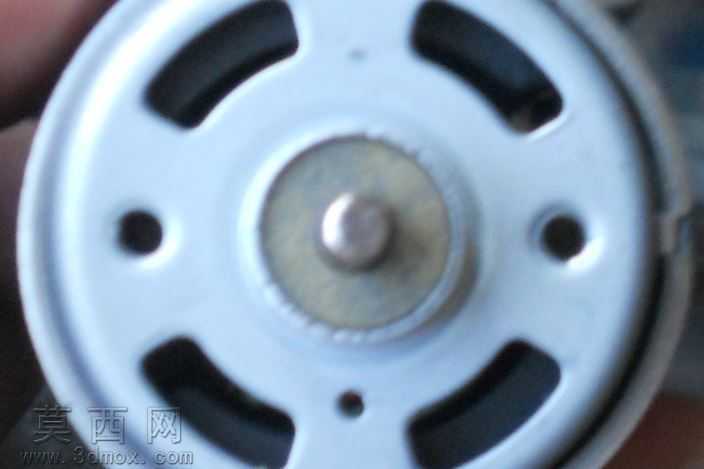

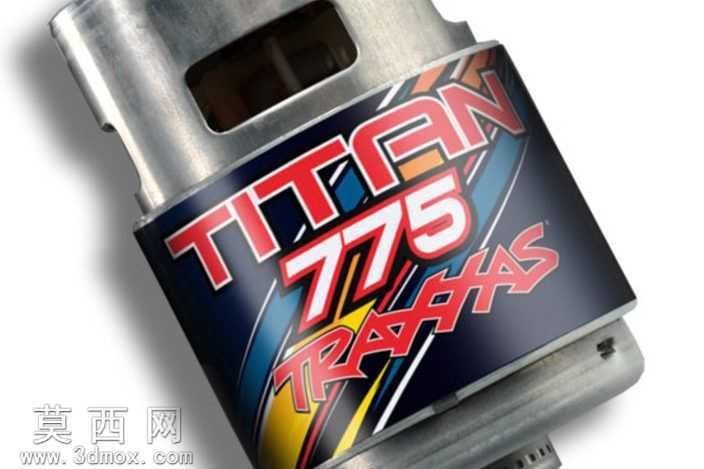

本次建模针对土卫六775RC直流电机开展全参数化三维设计，建模过程中严格参照实物测绘尺寸，对电机的各个组成结构进行1:1比例还原。首先从电机的核心输出轴开始建模，采用回转特征构建金属输出轴的圆柱主体，对轴端的定位切面、轴身的卡簧槽等细节结构进行精准刻画，保证输出轴与上端盖的装配间隙符合实际公差要求。上端盖部分采用拉伸与切除组合特征完成，还原了端盖上的通风缺口、轴承安装位、外壳铆接定位点等结构，对端盖表面的金属冲压纹理做了细节处理，还原金属冲压件的边缘倒角与成型特征。电机的外壳主体采用薄壁回转特征构建，针对外壳中段的标签包覆区域做了曲面偏移处理，为后续标签贴图预留贴合面，同时还原了外壳下部的通风镂空结构，这些镂空结构既承担电机工作时的散热功能，也在建模时通过阵列切除特征保证镂空的排布角度、尺寸大小与实物完全一致。下端盖部分同样还原了安装定位孔、电刷组件的预留安装位，以及与外壳的铆接咬合结构。材质渲染阶段，针对电机不同部件的材质特性做了区分设置：输出轴与上下端盖、外壳主体采用磨砂金属材质，调整金属粗糙度参数还原冷轧钢冲压外壳的哑光金属质感，对金属边缘做轻微的倒角高光处理，模拟金属件加工后的边缘反光效果；外壳中部的标签区域采用带轻微覆膜质感的塑料材质，将品牌标识贴图精准映射到曲面区域，调整贴图的凹凸参数模拟标签印刷的轻微触感，还原实物标签的视觉效果；内部结构在半透明预览模式下可清晰展示转子、磁瓦的装配关系，所有部件的装配约束完全按照实际电机的装配逻辑设置，输出轴可绕轴线做旋转自由度模拟，还原电机的实际运动特性。建模过程中对电机的安装尺寸、输出轴直径、机身总长等关键参数做了参数化关联，可根据不同的使用需求快速调整尺寸参数适配不同的安装场景，模型同时保留了多格式导出接口，可适配不同三维软件的装配需求，能够直接用于遥控模型、小型动力设备的整机装配设计，也可作为电机类产品建模的参考范例，帮助设计者掌握小型直流电机的结构组成与建模逻辑。
