旋转泵体砂型铸造模具结构设计

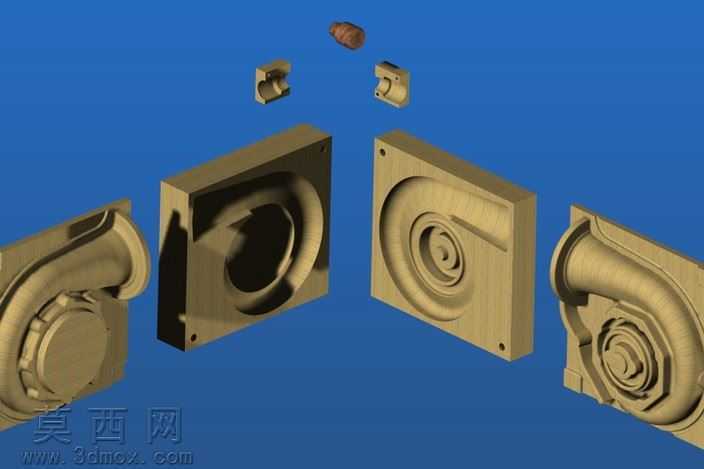

本作品为旋转泵体的砂型铸造模具三维设计成果，建模过程中依托参数化建模逻辑，先对旋转泵的整体流体通道、壳体外形、连接端口结构进行特征拆解，将泵体的涡旋流道、进出口法兰、安装定位凸台等核心结构逐一转化为可编辑的建模特征，确保模具分型面的选取完全贴合泵体的结构脱模需求。在模具结构设计上，采用上下对开的分型方案，分别制作对应泵体正反外形的定模与动模块，同时拆分出泵体内部流道成型用的砂芯组件，各模块之间设计有精准的定位销孔结构，保证合模时的型腔对位精度，避免铸造过程中出现错型、壁厚不均的缺陷。材质渲染阶段，将模具模块赋予金属铜质感的材质表现，清晰呈现模具型腔的曲面加工纹理与棱角细节，蓝色背景的渲染设置突出模具组件的分层结构，将拆分后的上下模、砂芯、小型成型镶件按照装配爆炸视角排布，直观展示各部件的配合关系与成型对应位置。设计过程中充分考虑砂型铸造的工艺特性，在模具的边角位置设置合理的拔模斜度，型腔表面的过渡圆角完全匹配铸件的工艺要求，避免砂型起模时出现掉砂、型面破损的问题，同时针对泵体涡旋腔的复杂曲面结构，优化模具镶块的拆分逻辑，将深腔、倒扣位置拆分为独立的小镶件，降低砂型制作的难度，保证铸件内部流道的表面成型质量。整套模具的结构设计完全围绕旋转泵体的铸件成型需求展开，各组件的配合间隙、定位结构、锁紧结构都经过参数化校验，既满足砂型铸造的工艺实操要求，也通过三维建模的方式完整还原了铸造模具从分型到合模的全流程结构逻辑，可直接用于铸造工艺的方案演示与生产参考。
