85立方不锈钢储槽罐体结构设计图纸

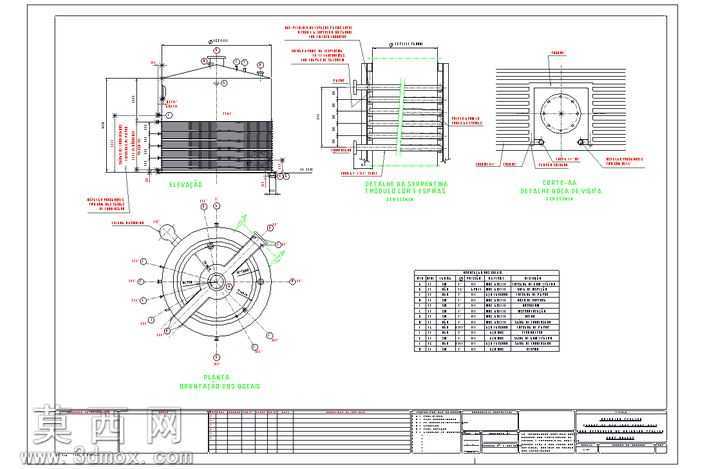

本作品为85立方米容积的不锈钢储液罐体全套结构设计图纸，建模阶段严格遵循常压储槽的设计规范，以三维参数化建模方式完成整体结构搭建，首先确定罐体的核心筒体尺寸，根据85立方的容积要求核算筒体直径与高度比例，保证罐体放置稳定性与内部介质存储的合理性。建模过程中对罐体的顶部封头、底部支撑结构、侧壁接管、内部加强构件逐一进行精细化建模，顶部采用标准碟形封头结构，精准绘制封头的曲率参数与壁厚，匹配筒体的焊接坡口结构，保证后续焊接装配的工艺可行性。侧壁区域按照介质进出、液位检测、人孔检修、安全附件安装的功能需求，排布不同规格的接管法兰，每个接管的伸出长度、法兰密封面形式、补强圈结构都按照钢制储槽标准进行参数化绘制，避免出现结构干涉问题。底部采用裙式支撑结构，建模时细化裙座与罐体下封头的连接焊缝结构，同时设计裙座上的检查孔、地脚螺栓安装位，保证罐体安装后的承重稳定性。内部结构方面，根据不锈钢储槽的使用需求，设计了内部的防冲板、液位计连通结构、介质导流构件，避免进料时介质对罐体底部造成长期冲刷损耗。材质设定上整体罐体采用食品级不锈钢材质，在渲染阶段赋予不锈钢材质真实的金属反光质感，对焊接区域做轻微的材质区分，还原实际加工后的焊缝外观效果。图纸中配套绘制了多视角的二维工程视图，包含主视全剖结构、侧视布局、顶部俯视布局、底部支撑结构视图，同时附带完整的零部件明细栏，标注了各构件的规格、材质、数量参数，对关键装配尺寸、安装定位尺寸做了清晰的公差标注，针对密封面、焊接坡口等关键工艺位置做了技术要求说明，明确焊接工艺、焊缝检测要求、罐体试压标准，保证图纸可直接用于生产加工环节的技术参考。整体设计兼顾了储槽的结构强度、防腐性能、安装维护便利性，符合工业储液设备的设计规范。
