三轮车车架底盘结构三维设计模型

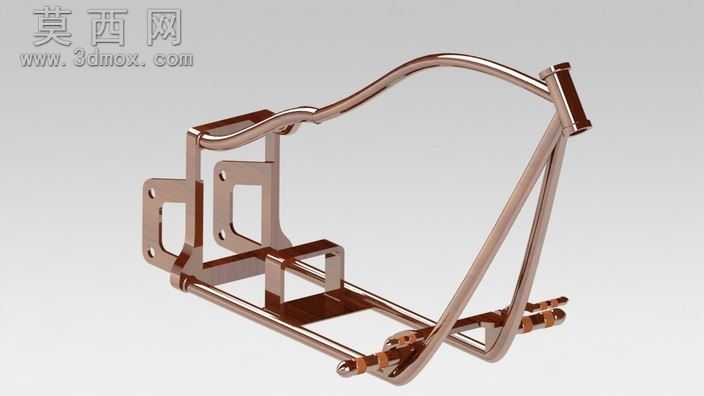

本模型为三轮车承载底盘的完整三维结构设计，建模过程严格遵循三轮车实际承载需求与装配逻辑，在三维建模环境中完成了全零件的参数化绘制与整体装配。模型主体采用管材弯折成型的主车架作为核心承载结构，通过精准的空间曲线绘制完成异形弯管的轮廓构建，再通过扫掠特征生成等壁厚的管材实体，还原了金属管材弯折后的流畅曲面形态，所有弯折处均做了符合实际加工工艺的圆角过渡，避免应力集中的设计缺陷。车架上的安装支架采用钣金特征建模，通过基体法兰、边线法兰、切除拉伸等特征完成支架的结构绘制，支架上的安装孔位按照标准紧固件尺寸设计，孔位间距与同轴度公差均符合机械装配要求，可直接用于后续的工程图导出与加工生产。模型的渲染环节采用了金属镀铬材质模拟车架的表面处理效果，通过调整材质的反射率、粗糙度与环境贴图参数，还原了金属管材抛光镀铬后的亮面质感，搭配浅灰色纯色背景与柔和的影棚光照，清晰展现出底盘的整体结构轮廓与各部件的连接关系。从结构设计来看，该底盘前部设置了转向机构安装位，预留了转向柱的安装套筒与固定结构，中部为动力单元与驾乘区域的承载空间，设计了多层支撑支架用于固定动力组件与驾乘部件，后部为后轮悬挂与传动机构的安装位点，两侧延伸的管材支架用于连接后轮轴组件，整体框架采用三角形稳定结构设计，在保证整体轻量化的同时大幅提升了车架的抗扭与抗弯强度。建模过程中所有零件均采用自底向上的装配方式，通过同轴、重合、距离等配合约束完成各部件的定位，无干涉错配问题，完整还原了三轮车底盘的实际装配关系，可用于三轮车结构设计参考、底盘力学仿真分析以及相关教学演示场景。
