带孔圆柱头全螺纹紧固螺钉三维建模

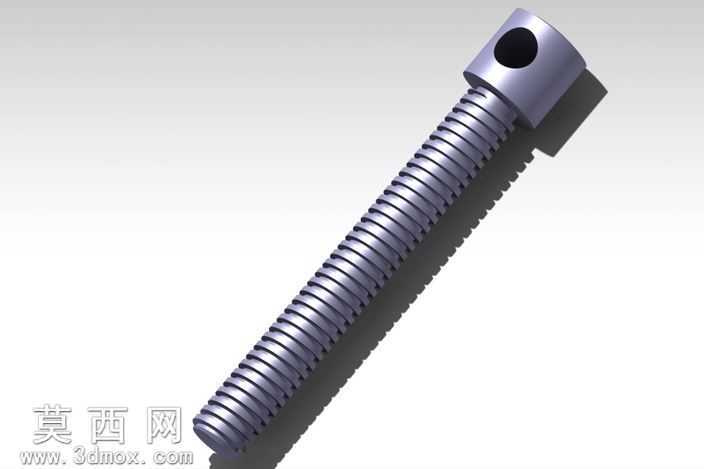

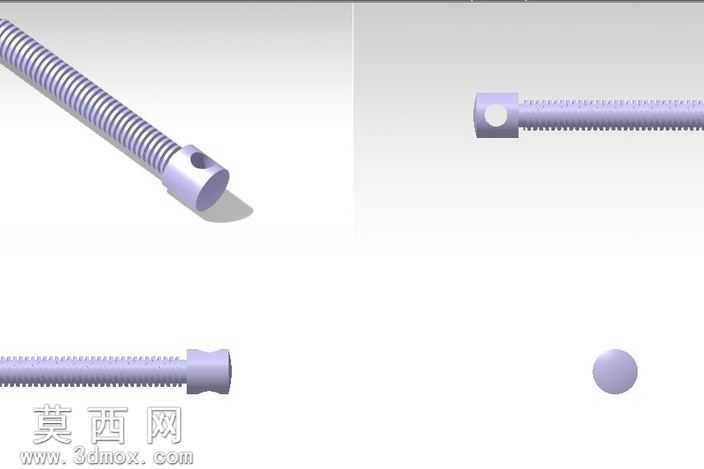

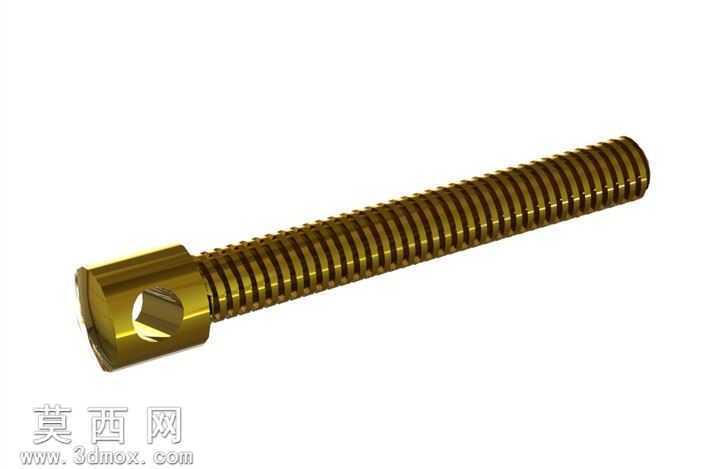

本作品为带穿丝孔圆柱头全螺纹螺钉的三维参数化建模成果，建模过程严格遵循机械紧固件的通用设计规范，首先通过草图绘制精准定义螺钉头部的外轮廓尺寸，头部为规整圆柱结构，在圆柱头单侧开设横向贯通穿丝孔，该孔用于装配防松钢丝，是航空、精密设备领域常用的防松螺钉结构特征。建模时先绘制螺钉的中心轴线作为全局基准，采用旋转凸台命令生成螺钉头部与光杆部分的基础基体，随后针对全螺纹段进行精细化建模，通过螺旋线命令定义与螺钉公称直径匹配的螺距参数，绘制符合螺纹牙型标准的三角形牙型截面，沿螺旋线路径进行扫描切除，生成连续规整的外螺纹结构，确保螺纹牙型的角度、牙距、牙高均符合通用紧固件的尺寸公差要求。头部穿丝孔采用拉伸切除命令生成，孔的位置与头部端面保持精准的距离公差，孔壁做了轻微的倒角处理，避免穿入钢丝时出现锐边割损钢丝的问题。材质渲染阶段选用黄铜金属材质，调整材质的反射率、粗糙度与金属度参数，还原铜质紧固件的金属光泽，对螺纹牙顶、头部棱边做了细微的倒角光影处理，模拟实际五金零件的加工倒角效果，避免模型棱角过于尖锐失真。结构设计上充分考虑该类螺钉的实际使用场景，全螺纹结构可适配不同厚度的被连接件，头部穿丝孔可在螺钉拧紧后穿入防松钢丝，将相邻螺钉串联锁定，防止设备运行过程中因振动出现螺钉松动退扣的问题。建模过程中对所有特征做了参数化关联，可通过修改公称直径、螺杆长度、螺距、头部直径、穿丝孔直径等核心参数快速生成同系列不同规格的螺钉模型，适配不同的装配设计需求，模型的所有几何特征均做了几何校验，不存在破面、重叠、特征冲突等建模问题，可直接用于虚拟装配、工程出图、运动仿真等后续设计环节，完整还原了该类防松螺钉的全部结构细节，能够清晰展示螺钉的外形特征、螺纹结构与头部防松孔的设计特点。
