多叶片对转式航空螺旋桨三维设计

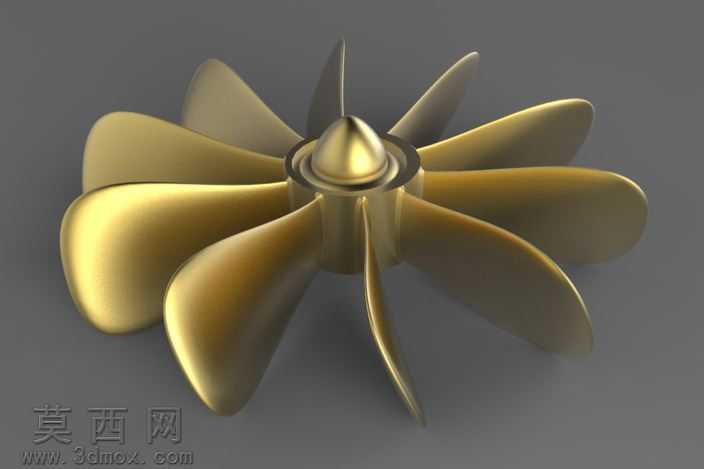

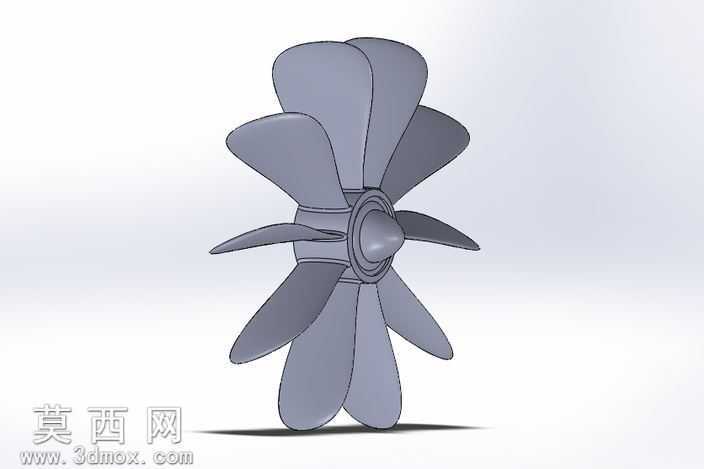

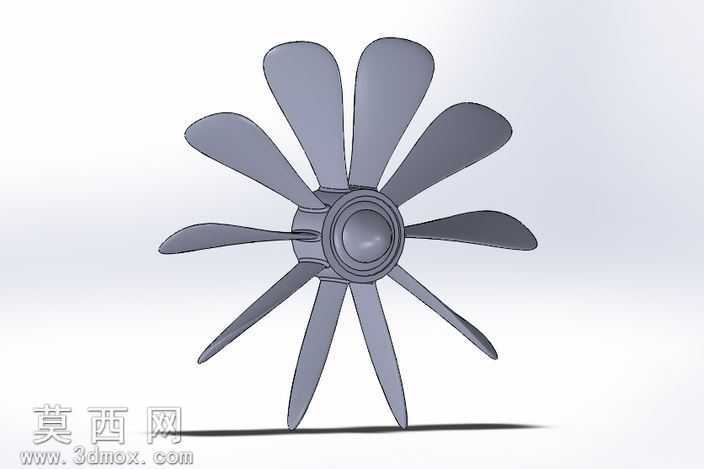

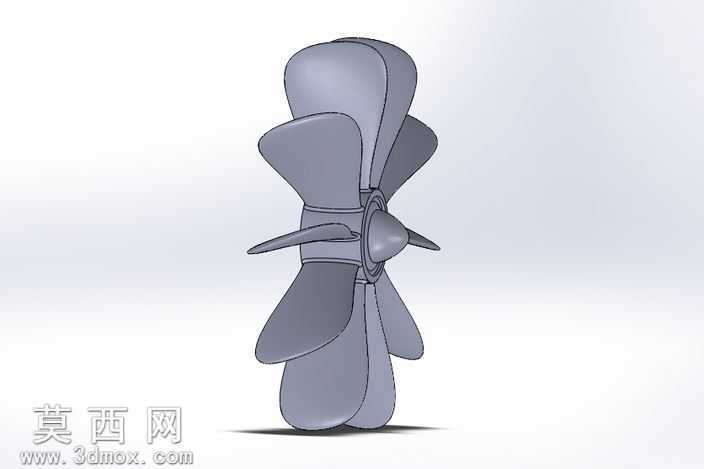

本螺旋桨模型采用三维参数化建模方式完成整体结构搭建，建模过程中首先确定桨毂的基准回转轴线，以桨毂中心为坐标原点建立全局坐标系，依次完成前后两排桨叶的布局定位，采用前后对转的双排桨叶布局形式，前排桨叶数量为七片，后排桨叶数量为六片，通过差异化的叶片数量设计降低桨叶通过频率耦合带来的振动风险。建模阶段针对每一片桨叶，先绘制不同展向位置的翼型截面草图，从桨根位置的厚翼型逐步过渡到桨尖位置的薄翼型，通过放样特征生成单片桨叶的基础曲面，再对桨叶前缘、后缘做圆角过渡处理，消除尖锐棱角，保证曲面的光顺连续性，避免后续流体仿真中出现应力集中或流场突变的问题。桨毂部分采用回转特征建模，从前端的整流罩开始，整流罩采用椭球流线型曲面，有效降低来流的空气阻力，桨毂中段设计有环形的安装定位凸台，用于匹配动力输出轴的安装接口，凸台位置预留有装配定位的基准面，保证与动力轴的同轴度装配要求。材质设置上，整体模型赋予哑光金属质感的航空铝合金材质，调整材质的粗糙度参数模拟实际机加工后的表面质感，渲染阶段采用三点布光方案，主光源从斜上方45度角投射，突出桨叶的曲面弧度与结构层次，辅光源从侧方补光消除暗部死黑，背光源勾勒桨叶的轮廓边缘，让整体模型的结构细节清晰呈现。设计过程中重点考量了桨叶的安装角匹配，前后排桨叶的扭转角度经过参数化调整，保证前排桨叶的尾流能够顺畅进入后排桨叶的做功区域，提升整体的推进效率，同时每片桨叶的厚度从根到尖逐步递减，既保证桨根位置的结构强度满足动力传递要求，又降低桨尖位置的结构重量，减少旋转过程中的离心载荷。模型的所有特征均保留完整的参数化建模历史，可根据实际使用需求调整桨叶数量、扭转角度、翼型截面等参数，适配不同功率等级的航空动力推进场景，整体结构无多余的冗余特征，装配关系清晰明确，可直接用于后续的结构强度校核、流体动力学仿真以及装配干涉检查等工作。
