隧道衬砌施工用模板台车结构展示

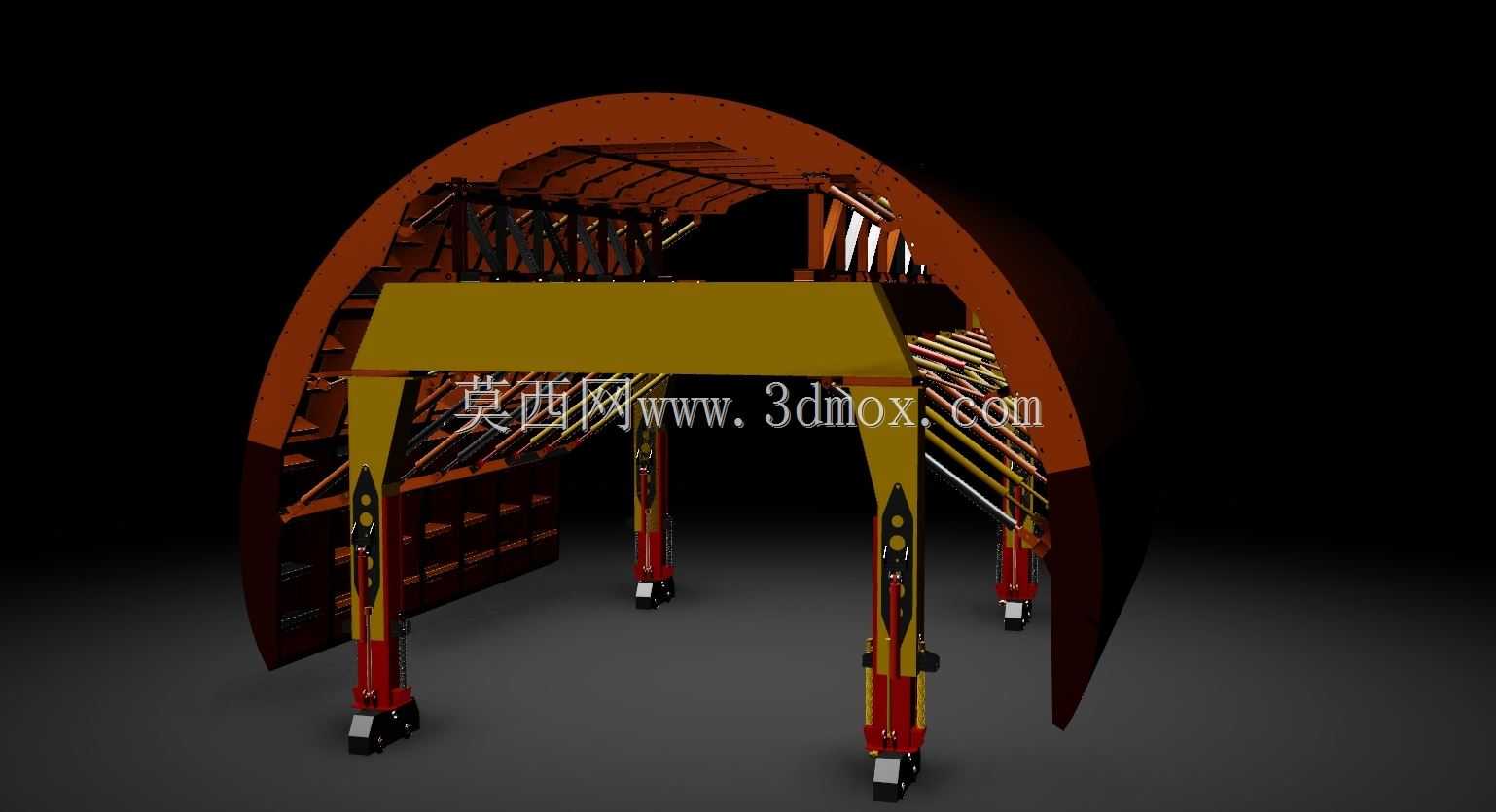

　　这套隧道模板结构主要服务于山岭隧道、城市地下管廊、引水隧洞等暗挖工程的二次衬砌混凝土浇筑作业，是隧道施工环节中决定衬砌成型质量、施工推进效率的核心工装设备。不同于小型拼装式模板，该结构采用整体门架式承载设计，作业时可沿隧洞纵向铺设的轨道自行走，无需反复拆解转运模板组，能大幅缩短单循环衬砌作业的准备时长。从结构布局来看，弧形外模板完全匹配隧洞设计的衬砌内轮廓曲率，模板背部设置多道纵横加劲肋板，可均匀传递混凝土浇筑时产生的侧向压力与竖向载荷，避免局部模板变形导致的衬砌面错台、鼓包问题。门架主体采用箱型梁焊接结构，作为整套模板的承载核心，既要承受模板、未凝固混凝土的全部重量，还要兼顾作业人员操作空间、混凝土输送管道布设通道的预留需求，

　　门架立柱与底部行走机构之间设置了多组液压支撑千斤顶，浇筑作业时可将载荷直接传递至隧洞底面，避免行走轮长期受重载出现变形。设计阶段需要优先匹配隧洞的断面尺寸边界，弧形模板的曲率半径、起拱线高度、边墙延伸长度都要严格贴合隧洞设计净空要求，同时要预留足够的混凝土浇筑窗口与振捣作业空间，窗口沿模板环向、纵向按固定间距排布，保证混凝土下料时不会出现离析，振捣棒可顺利抵达模板各个角落，减少衬砌内部蜂窝、空洞的质量隐患。模板与门架之间设置了多组可调节的液压支撑杆件，既可以在脱模时实现模板的小幅收合，避免模板与凝固后的混凝土面硬刮蹭损伤衬砌表面，也能在支模时微调模板的位置精度，保证衬砌轮廓的成型误差控制在施工规范允许范围内。

　　整套结构的安装边界需要匹配隧洞内部的临时支护净空，保证设备行走、支模过程中不会与初期支护的锚杆、钢拱架发生干涉，底部行走轨道的轨距、承载能力也要与门架底部的行走轮组参数匹配，避免设备走行时出现卡滞、侧倾风险。在实际作业场景中，这套模板结构会在隧洞开挖、初期支护完成后跟进作业，支模完成后即可绑扎衬砌钢筋、浇筑混凝土，待混凝土达到规定强度后脱模，再沿轨道移动至下一作业循环段，整套流程可实现连续流水作业，相比传统散拼模板能减少60%以上的人工作业量，同时衬砌面的平整度、轮廓精度都有更稳定的表现。结构设计时还需要考虑通风管、供水供电管线在门架内部的穿行空间，保证隧洞施工期间其他工序的正常开展，不会因为模板台车的占位阻断洞内交通与管线布设。
