摩托车金属后翼子板挡泥结构设计

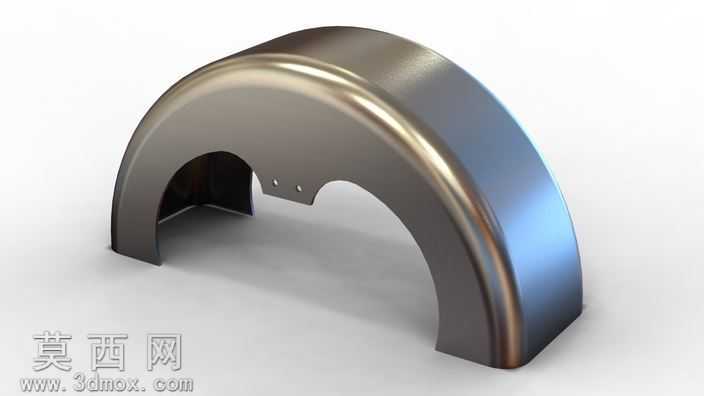

本作品为摩托车后翼子板挡泥构件的三维设计成果，整体采用半包围弧形拱状结构，建模阶段以摩托车后轮的运动包络尺寸为核心参考，先通过草图绘制翼子板的纵向弧形轮廓与横向截面曲线，利用曲面放样命令生成主体基础曲面，再通过加厚命令将曲面转换为等厚度的实体结构，还原金属钣金冲压成型的壁厚特征。结构设计上，构件前端延伸出带两个安装定位孔的连接耳片，用于与摩托车后车架的安装点位精准对接，保证装配后的结构稳定性；两侧边缘做了向内的折边处理，既提升钣金构件的整体结构刚度，避免行驶过程中受气流冲击产生形变，也能优化边缘的顺滑度，防止锐边带来的安全隐患。材质与渲染阶段，为构件赋予了哑光金属材质，调整材质的金属度、粗糙度参数模拟冷轧钢板经喷涂处理后的表面质感，添加柔和的环境反射效果还原金属表面的细腻光泽，同时通过光影渲染突出弧形曲面的流畅过渡，清晰展现构件的轮廓层次与结构细节。设计思路围绕基础挡泥防护功能展开，半包围的拱形结构可以完整覆盖后轮上部区域，能够有效阻挡车辆行驶过程中后轮带起的泥水、碎石飞溅到车身或骑行者身上，整体造型贴合摩托车后轮的运动轨迹，在保证防护范围的前提下尽可能精简结构尺寸，避免构件与后轮、后减震等周边部件产生运动干涉，虽然为基础方案未做精准的尺寸标定，但完整还原了摩托车后挡泥翼子板的核心结构特征与功能形态，可作为摩托车配件设计、钣金结构建模的参考案例，也可用于相关教学演示中的基础结构展示。
