电动小车管式车架底盘三维结构设计

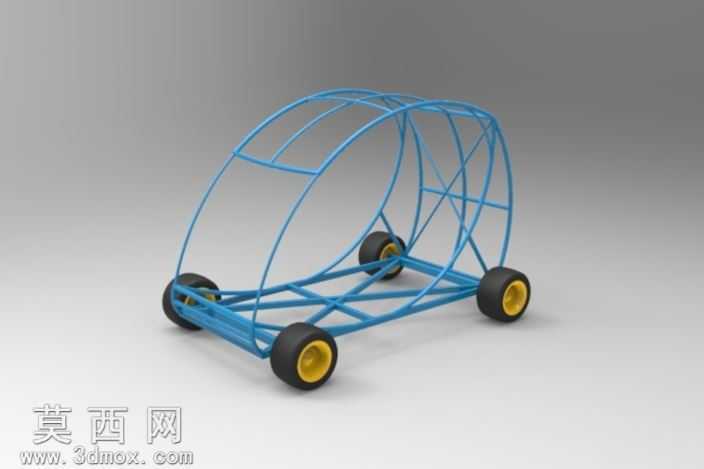

本作品为电动小车的管式车架底盘三维设计，整体采用空间管桁架结构形式，在三维建模过程中以圆形管材作为基础构建单元，通过精准的空间曲线定位完成每一段管材的路径绘制，再通过扫掠特征生成实体管材结构，所有管材衔接处均做了贴合的相贯线处理，保证结构连接的贴合度与合理性，避免出现结构干涉问题。建模阶段首先确定了整车的轴距、轮距以及整体外轮廓尺寸，以四轮四角的布局为基础，先搭建底部的主承载框架，底部框架采用纵横交错的管材排布，预留出电池、电控系统的安装空间，同时为四个车轮的悬挂安装预留了对应的连接点位。在底部框架的基础上向上延伸搭建乘员舱的防护框架，前部采用弧形收窄的管材造型，既降低了整车的迎风面积，也形成了流畅的前部轮廓，乘员舱顶部采用圆弧过渡的环形管材结构，侧方通过交叉斜撑管材提升整体框架的抗扭刚度，避免车辆行驶过程中车架出现形变。渲染阶段为管材赋予了饱和度适中的蓝色金属漆材质，还原了钢管烤漆后的真实质感，轮胎部分采用哑光黑色橡胶材质，轮毂部分做了亮黄色的烤漆处理，与蓝色车架形成鲜明的视觉对比，提升了模型的视觉辨识度。场景搭建采用简洁的灰色渐变背景，搭配柔和的三点布光，通过主光、辅光与轮廓光的配合，清晰展现出管材框架的空间层次与结构细节，阴影部分做了柔和的虚化处理，避免生硬阴影遮挡结构细节。设计思路上以轻量化为核心目标，采用管式桁架结构在保证结构强度的前提下尽可能降低车架整体重量，所有管材的排布都遵循力学传递路径，在受力集中的悬挂安装点、车架衔接处都增加了斜向支撑管材，分散局部应力，避免应力集中导致的结构损坏。整体框架没有多余的冗余结构，每一段管材都承担对应的承载或防护作用，前部弧形框架同时承担前部碰撞防护与造型导流的作用，侧方交叉撑杆同时承担侧方防护与提升抗扭刚度的作用，底部纵横梁承担主要的部件安装承载与载荷传递作用，四个车轮安装位的定位精度经过反复校核，保证车轮定位参数符合设计要求，避免出现行驶跑偏、轮胎偏磨的问题。
