多工位垂直压合式快速夹钳工装夹具

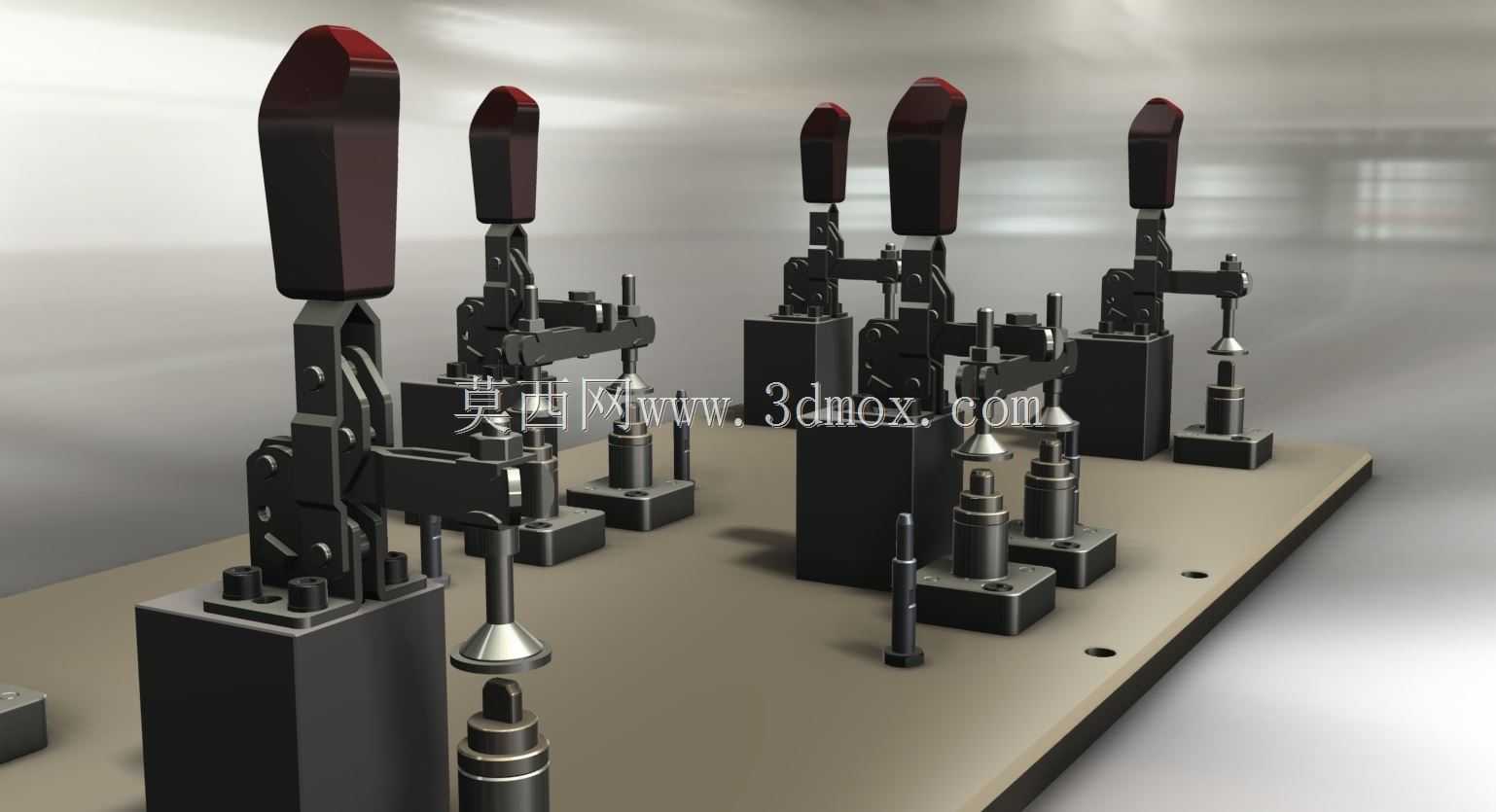

　　这套多工位手动夹钳组件，是面向中小零件压装、定位工序设计的工位级工装，常见于电子零部件组装、小五金件压合、塑胶件铆接前的预固定工位，适配小批量多品种的柔性生产场景，相比气动液压夹具无需外接动力源，对车间气源、电路配套无要求，可直接布置在装配工作台、线边临时工位使用。整套夹具以整块调质45钢平台作为安装基座，基座上按工序排布了五组独立的垂直式快速夹钳单元，每组夹钳的压头位置可通过立柱上的调节槽做前后、高低方向的微调，适配不同外形尺寸的待加工工件，压头端部镶嵌聚氨酯缓冲垫，避免压合过程中刮伤工件表面，同时保证压合压力均匀分布。夹钳本身采用肘节自锁结构，当操作手柄扳至垂直锁止位置时，机构会越过死点形成机械自锁，即便受到工件反弹力、

　　工位振动影响也不会松脱，单组夹钳的额定夹持力可达300N，完全覆盖常规小零件压装、定位的受力需求。基座表面预留了多组定位销孔与T型安装槽，可根据待加工工件的外形快速更换定位块、仿形治具，无需重新加工基座本体，切换产品的调整时间可控制在十分钟以内。从安装边界来看，整套工装的整体宽度控制在600mm以内，深度400mm，操作手柄抬起后的最大高度为320mm，压合状态下整体高度220mm，可直接放置在标准宽度的防静电工作台上使用，底部预留四个M8的固定孔，也可通过螺栓锁紧在流水线的工装板上，适配线体流动作业需求。设计过程中特意将相邻夹钳的操作手柄做了错位排布，避免操作人员扳动手柄时出现干涉，每组夹钳的操作力控制在15N以内，

　　长时间操作也不会产生明显的手部疲劳。夹钳的所有铰接部位都采用了渗碳处理的销轴，配合耐磨铜套，反复扳动的使用寿命可达十万次以上，日常维护仅需定期在铰接点涂抹少量润滑脂即可，无需复杂的保养流程。基座表面做了发黑防锈处理，夹钳主体为发黑冷轧钢材质，可适配车间内存在少量切削液、油污的作业环境，不会轻易出现锈蚀卡滞的问题。在实际使用场景中，这类工装常被用来完成PCB板元器件压装、小型开关组件装配、五金件铆接前的定位、塑胶壳合盖预压等工序，相比单组独立夹钳，多工位排布的形式可让操作人员一次装夹完成多件工件的固定，配合小型气动压头或者手动冲子，就能完成整批工件的压合作业，大幅提升小批量生产的作业效率。
