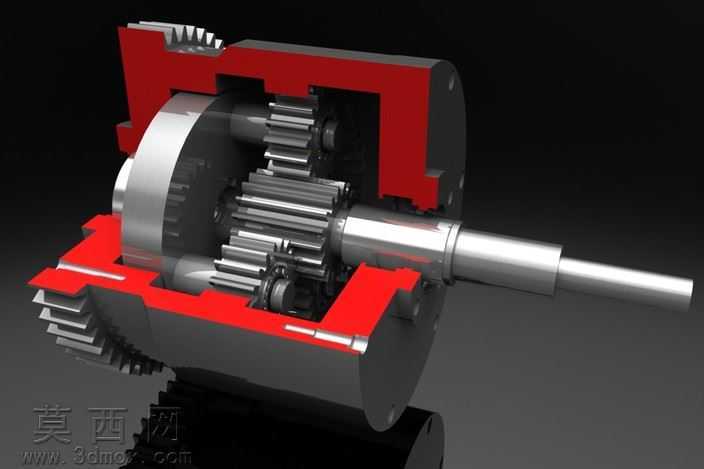

行星齿轮传动机构剖视展示三维设计

本作品为行星齿轮传动机构的三维建模设计，采用剖视视角完整呈现内部轮系的装配关系与传动逻辑，建模过程中严格遵循行星轮系的传动比设计规范，对太阳轮、多个行星轮、内齿圈以及行星架、输入输出轴的配合尺寸进行了精准约束，确保各零部件间的装配间隙符合机械设计标准，无干涉错位问题。建模阶段先通过草图绘制各齿轮的齿廓参数，依据渐开线齿形生成标准轮齿特征，再依次完成轴类零件的台阶、键槽等细节结构搭建，对行星架的定位孔、轴承安装位进行了同轴度约束，保证行星轮运转时的同心度要求。材质与渲染环节，对不同功能部件赋予差异化材质：传动齿轮与轴类零件采用抛光金属材质，还原钢制零部件的金属光泽与机加工质感，外壳剖视部分采用醒目的红色哑光材质，既区分了壳体与内部传动构件，也通过色彩对比强化了剖视结构的视觉层次感，背景选用深灰色纯色背景，搭配定向打光方案，突出轮系啮合处的细节结构，让内部传动路径清晰可辨。设计思路上，采用剖视展示的方式规避了完整外壳对内部结构的遮挡，直观呈现行星轮系的动力传递路径：动力从输入轴传入带动太阳轮转动，太阳轮驱动周向均匀分布的行星轮自转，同时行星轮沿固定内齿圈公转，通过行星架将动力汇总后从输出轴传出，完整还原了行星齿轮机构大传动比、结构紧凑的传动特点，各零部件的建模精度满足装配验证、结构演示的使用需求，可用于机械原理教学、传动结构方案展示等场景，清晰展现行星齿轮机构的内部构造与运行逻辑。
