M4规格20齿20mm孔径直齿轮三维设计

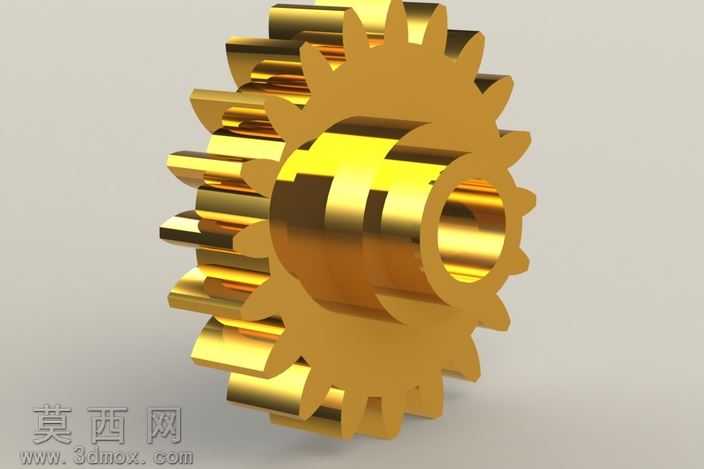

本作品为标准模数直齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循机械设计手册中渐开线圆柱齿轮的齿廓绘制规范，首先确定齿轮核心参数：模数M=4，齿数20，内孔直径20毫米，基于齿轮分度圆、齿顶圆、齿根圆的直径计算公式完成基准草绘，通过渐开线方程生成精准的齿廓曲线，经圆周阵列完成全部轮齿的特征构建，保证每个轮齿的齿形公差、齿距偏差符合通用机械传动的设计要求。建模过程中对齿轮内孔、轮毂端面做了倒角处理，避免实际加工装配过程中出现锐边划伤的问题，轮齿与轮毂的衔接位置做了合理的圆角过渡，降低应力集中风险，提升齿轮实际承载能力。材质渲染阶段采用亮面金属金材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属齿轮经过表面镀金处理后的高反光金属质感，渲染时搭配柔和的漫反射环境光，清晰展现轮齿的曲面形态、内孔的加工精度以及轮毂的结构细节，让模型的视觉呈现更贴近真实金属零件的质感。结构设计上采用实心轮毂搭配单侧挡边的结构，既可以保证齿轮与传动轴装配时的轴向定位精度，也能简化零件加工工序，降低生产制造成本，轮齿的齿厚、齿高参数完全匹配标准模数齿轮的啮合要求，可直接用于常规减速传动、动力传输场景的装配模拟。整个建模过程以参数化特征构建为核心思路，所有尺寸均关联全局参数变量，后续若需要调整模数、齿数、内孔直径等核心参数，仅需修改对应参数数值即可快速生成新规格的齿轮模型，无需重复绘制齿廓与阵列特征，大幅提升同类型零件的设计效率，模型的特征树逻辑清晰，无冗余特征与外部参考，可直接导入各类机械装配场景中完成运动仿真、干涉检查等后续设计工作，也可作为机械设计教学中齿轮类零件建模的参考案例，帮助学习者理解渐开线齿轮的结构特点与参数化建模逻辑。
