环形工件夹持定位工装夹具结构

项目分类:工装 发布时间:2022-03-03 ID:564806
  • 环形工件夹持定位工装夹具结构
  • 环形工件夹持定位工装夹具结构

  在机械加工、工件形位公差检测以及小型零部件装配环节,针对环形薄壁类工件的可靠夹持一直是现场工艺排布里容易被忽略却直接影响工序精度的环节,这款夹持工装的结构设计,正是围绕环形工件的径向定位、装夹稳定性以及操作便捷性展开的。从实际应用场景来看,这类工装常部署在车间工序间检测台、小型零件修配工位,也可配套在粗糙度检测、圆度抽检等环节作为工件承载固定载体,替代传统三爪卡盘装夹薄壁环件容易产生装夹变形的问题。

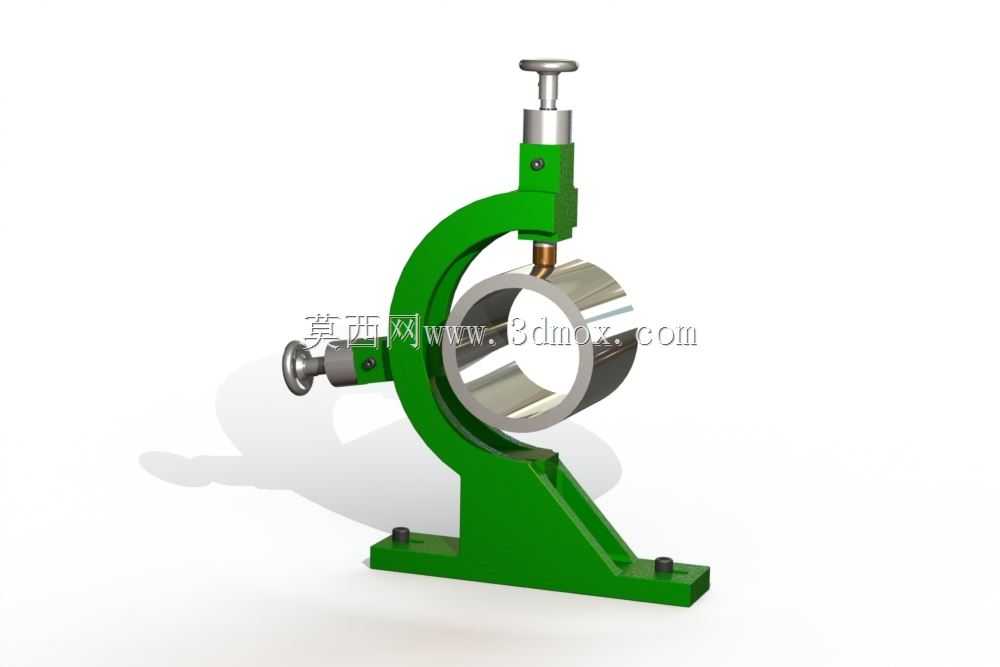

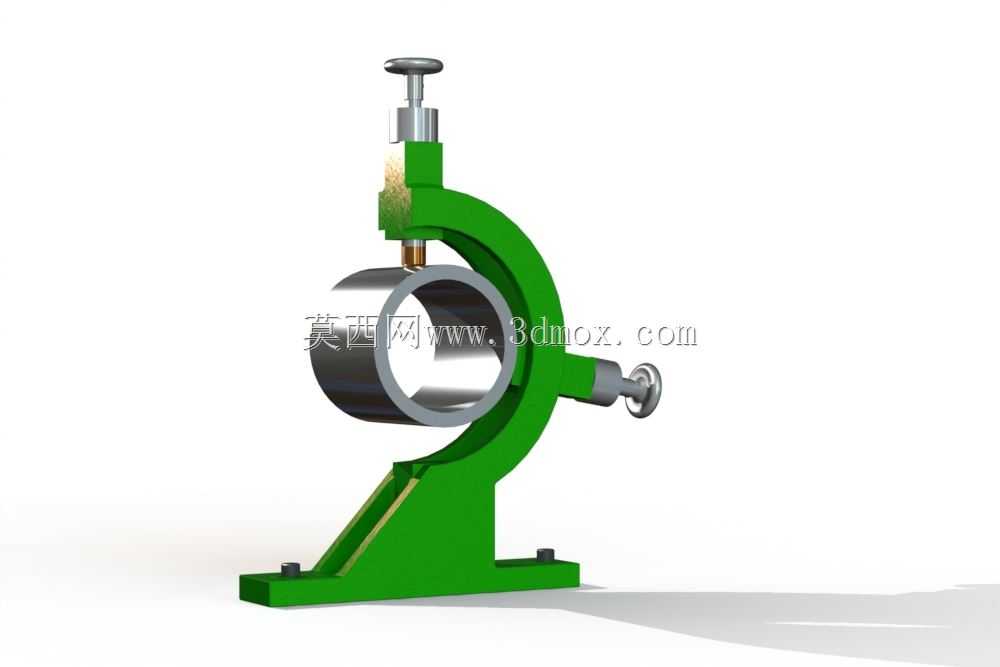

  整套结构的核心支撑采用C型开式铸钢机架,底部设置带安装孔的水平安装底板,两个沉头螺栓孔可直接固定在标准工作台T型槽或者木质检测平台上,安装边界的底板长宽尺寸控制在200mm以内,整体机架垂直高度不超过280mm,不会占用过多工位操作空间,适配多数小型工位的台面布局。C型机架的弧形过渡段做了等壁厚加强处理,避免顶部施压时机架产生开口形变,保证装夹力的垂直传导精度。

  功能实现上,工装设置了两组独立的进给定位组件:顶部是垂直方向的螺旋进给压头,带滚花防滑调节手轮,压头端部采用铜质镶件,接触环形工件外壁时不会刮伤工件表面,进给行程预留40mm调节量,可适配外径在60mm到120mm区间的不同规格环形工件;侧部设置水平方向的螺旋顶紧组件,同样带防滑调节手轮,顶头采用圆弧面设计,贴合环形工件的外侧圆柱面,和顶部压头形成90度夹角的双向限位,避免工件在检测或者修配过程中出现周向转动、径向窜动的问题。

  设计思路上没有采用复杂的气动或者液压夹紧结构,完全依靠螺旋副的机械自锁特性实现装夹固定,不需要外接动力源,对工位的配套条件要求极低,哪怕是没有气源、电源的野外维修站点也能正常使用。C型的开口结构设计,让工件装拆不需要从端部套入,可直接从开口侧放置到支撑位,对于批量检测的场景,能大幅缩短单件装夹的辅助时间。机架表面采用烤漆防锈处理,所有进给螺杆都做了发黑防锈处理,日常维护只需要定期在螺旋副位置涂抹少量润滑脂即可,长期使用也不会出现进给卡滞的问题。

  从安装边界来看,工装整体重心落在底部安装底板的几何中心附近,装夹最大规格工件时重心偏移量不超过15mm,不需要额外加装配重块就能保证放置稳定性,侧方和后方的操作预留空间只需要留出100mm的手轮操作距离即可,对工位的空间兼容性很强。压头和侧顶头的位置都做了可更换设计,针对不同材质、不同外径的工件,可以更换对应弧度、对应材质的接触端头,拓展工装的适配范围,比如装夹非金属环形工件时,可以更换尼龙材质的端头,避免压伤工件表面;装夹大直径环件时,可以更换加长款的顶头组件,不需要更换整套工装就能覆盖更多工件规格。

  在实际使用过程中,这类工装的装夹力可以通过手轮的拧紧力矩灵活控制,针对薄壁类工件只需要轻微拧紧就能实现可靠固定,不会像三爪卡盘那样因为夹紧力过大导致环形工件产生椭圆变形,影响检测数据的准确性或者后续装配精度。C型机架的内侧弧面做了精加工处理,和工件放置的基准面保持垂直,工件放置后自然贴合基准面,不需要反复找正就能保证工件轴线的水平度,进一步减少工序准备时间。
