瓦楞纸箱计数输送设备结构设计

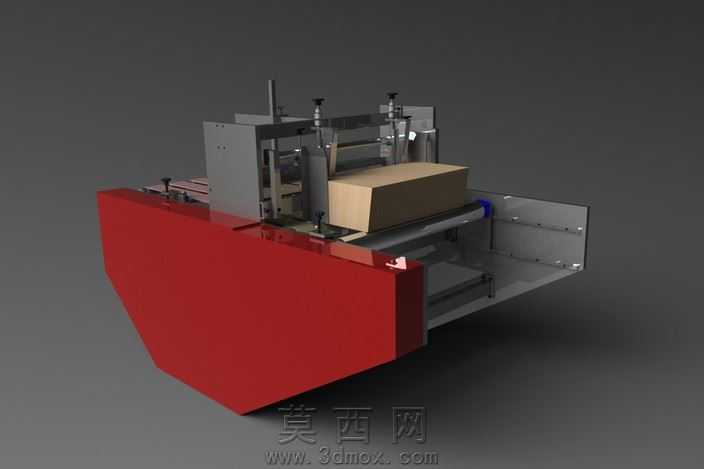

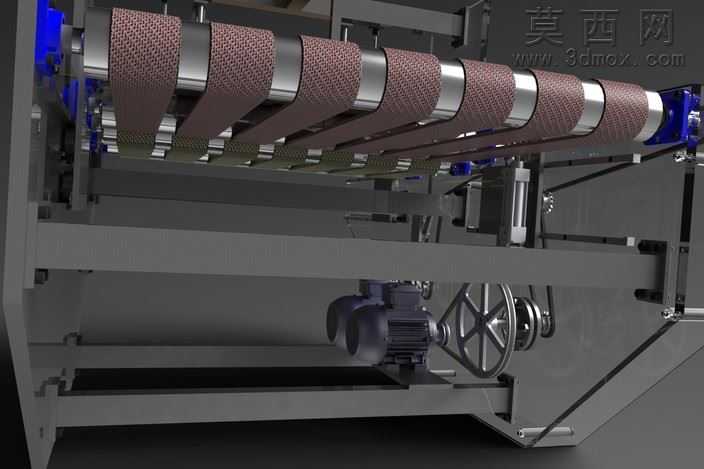

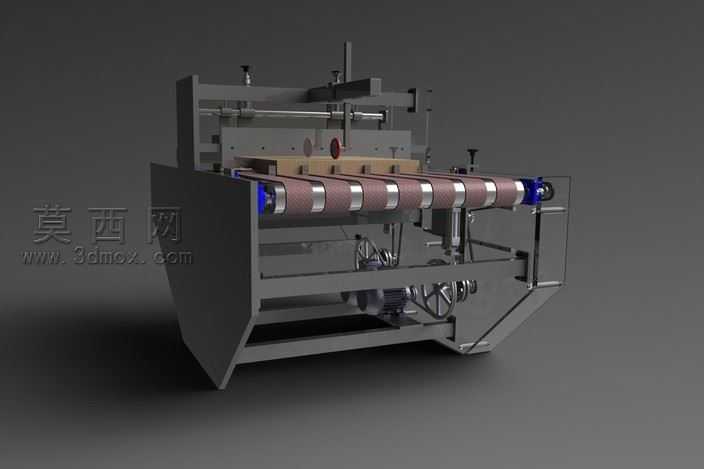

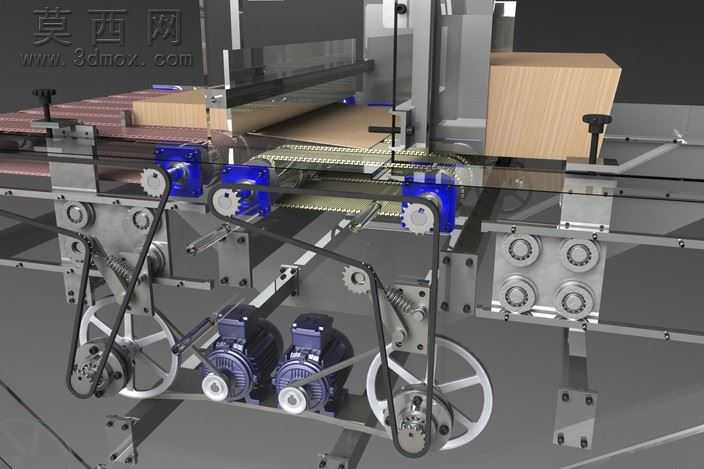

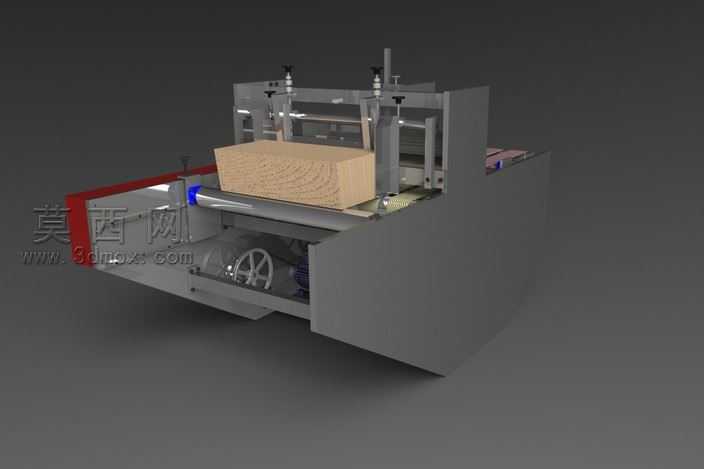

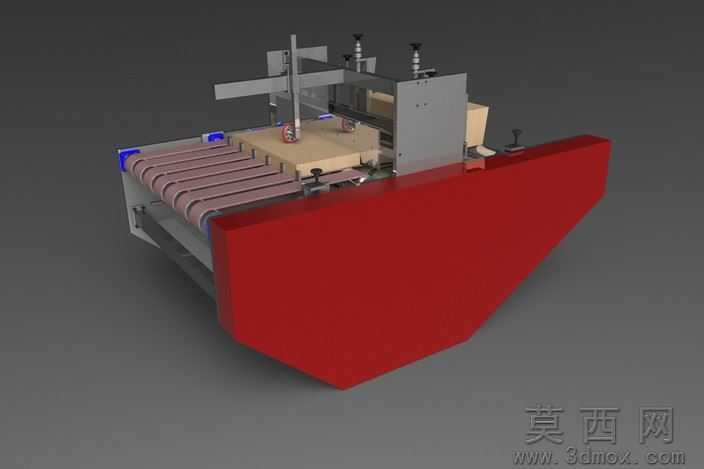

本作品为瓦楞纸箱计数处理设备的三维建模设计，整体采用工业级机械结构的写实建模思路，在主流三维建模软件中完成全参数化零件搭建与整机装配。建模过程中首先对设备的功能逻辑进行拆解，将整机划分为进料承载平台、侧边定位导向机构、顶部压持限位组件、底部输送辊组、动力传动舱、机架防护壳体六大模块，每个模块的零件均按照实际机械加工的尺寸比例进行绘制，对螺栓、调节手轮、传动带轮、支撑导轨等标准件也做了精细化建模，还原真实工业设备的零件细节。材质渲染阶段，针对不同部件的物理属性匹配对应材质：机架与防护壳体采用哑光灰色冷轧钢板材质，还原金属板材的磨砂质感与轻微反光特性；输送辊轴采用抛光不锈钢材质，呈现金属亮面的反射效果；待加工的瓦楞纸箱采用原色瓦楞纸材质，还原纸张的纤维纹理与哑光漫反射属性；调节手轮采用铸铁材质，做了做旧氧化的质感处理；传动部件的同步带采用黑色橡胶材质，还原橡胶的哑光弹性质感。结构设计上，设备采用卧式布局，进料平台可承托堆叠的瓦楞纸箱坯料，侧边的导向机构可通过顶部的调节手轮调整间距，适配不同宽度尺寸的瓦楞纸箱加工需求；顶部的压持组件可根据纸箱堆叠高度调整下压行程，保证输送过程中纸箱不会偏移错位；底部的输送辊组通过内置的传动机构连接动力源，可实现匀速输送，配合计数模块完成纸箱的定量计数输出；设备下半部分为封闭的传动舱，将带轮、齿轮等传动部件收纳在内，既提升设备运行的安全性，也让整机外观更加整洁规整。设计过程中充分考虑了设备的实用性与维护便捷性，所有调节部件均设置在设备外侧易操作的位置，传动舱预留了检修开口，可方便后期对内部传动部件进行维护保养。渲染阶段采用三点布光方案，主光源从设备斜上方照射，突出设备的结构轮廓与零件层次，辅助光源补充暗部细节，避免出现死黑区域，背景采用中性灰色渐变背景，让视觉焦点完全集中在设备本身，最终呈现的渲染效果清晰展示了设备的整体结构、各部件的位置关系与功能分区，完整还原了瓦楞纸箱计数设备的工业设计质感。
