WEG款2Cv蓝色三相异步电动马达三维建模

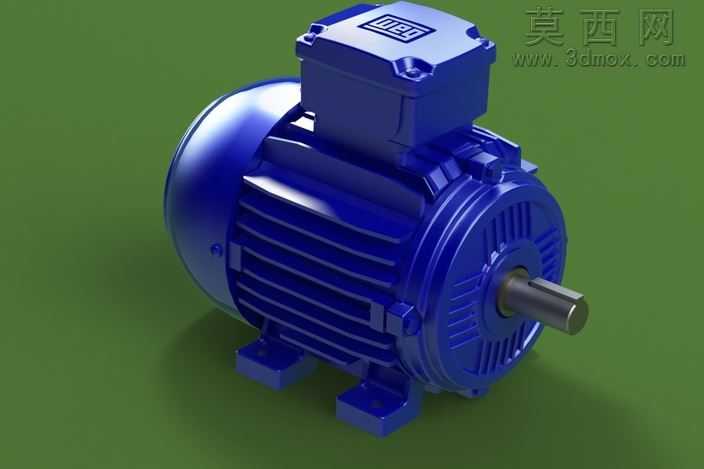

本作品为WEG规格2Cv电动马达的高精度三维建模成果，建模阶段以实物测绘参数为核心依据，采用SolidWorks软件完成全参数化特征构建，全程遵循机械设计通用规范，保障模型各部分尺寸与工业量产实物的公差匹配度。建模过程中优先梳理马达的整体结构逻辑，将模型拆解为机壳、散热筋组、接线盒、前端盖、后端盖、输出轴、安装底座、紧固螺栓、风罩、风叶等独立子部件，各子部件间采用贴合、同轴、重合等标准装配约束完成总装，完全还原实物的装配层级关系，可直接用于虚拟装配验证、运动干涉检查等工程场景。机壳部分采用抽壳加阵列特征的方式构建，周向均匀分布的轴向散热筋通过线性阵列命令实现等距排布，筋条的厚度、高度、间距均参考实物参数设置，接线盒部分单独建模，还原了盒体的加强筋、固定凸台、接线端子安装位的细节，盒盖与盒体的卡扣、密封槽结构也做了精细化还原，保障外观与结构的一致性。输出轴部分采用阶梯轴建模逻辑，还原了轴伸端的键槽、轴肩、轴承安装位的结构特征，轴端的倒角、退刀槽等工艺细节均做了呈现，安装底座的四个安装脚、螺栓过孔、定位凸台结构完全匹配实物安装尺寸，可直接导出工程图用于安装布局设计。渲染阶段采用Keyshot完成材质与场景搭建，机壳、端盖、接线盒等铸铁部件赋予深蓝色工业烤漆材质，调整材质的粗糙度、反光度参数还原漆面的哑光金属质感，输出轴部分赋予45号钢调质材质，呈现金属加工后的银灰色金属光泽，紧固螺栓采用镀锌件材质，还原镀锌层的淡亮金属质感。场景搭建采用深绿色哑光背景板，搭配三点布光方案：主光源从侧上方45度角投射，打亮马达主体轮廓与散热筋的立体结构，辅助光源从另一侧补光消除暗部死黑，轮廓光从后方勾勒马达边缘，避免模型与背景融合，最终渲染图清晰呈现马达的整体外观、结构细节与材质质感，模型同时导出STEP、IGES通用中间格式，可适配多数三维工程软件打开使用，能够满足机械设计教学、产品展示、虚拟样机搭建等多场景使用需求。
