飞行模拟设备专用操控按钮盒结构设计

　　这款操控按钮盒主要面向民用飞行模拟训练场景设计，可配套X-Plane等主流飞行模拟软件使用，作为模拟驾驶舱的外置操控扩展单元，承担飞行过程中高频操作指令的输入功能，覆盖通航小飞机到民航机型的常用开关操控需求，能够替代键盘鼠标完成襟翼调节、灯光控制、燃油泵切换、通讯频道切换等高频操作，降低模拟飞行过程中的操作复杂度，提升操作的真实感与响应效率。从结构设计层面来看，整体壳体采用一体化斜切轮廓设计，前操作面带有12度左右的仰角，符合桌面放置状态下的人体工程学操作角度，操作人员坐姿状态下手腕自然放置即可触及所有操控元件，无需刻意抬臂或俯身，长时间模拟训练也不易产生操作疲劳。

　　壳体侧壁做了3mm厚度的圆角过渡，既避免锐边划伤操作人员，也能提升壳体的抗冲击性能，日常搬运、拆装过程中磕碰不易出现壳体开裂问题。操控元件的布局完全按照真实通用航空飞机的侧控面板逻辑排布，最上方一排设置6个钮子开关，对应航电系统、航行灯、着陆灯、燃油泵、皮托管加热、自动驾驶总开关这类需要保持通断状态的功能，每个开关旁预留了标识刻印位，可根据实际适配的机型自定义功能标识；钮子开关下方设置两个翘板开关，对应左右磁电机的档位切换，匹配真实飞机发动机启动前的磁电机检查操作逻辑。面板中部设置一个红色带保护盖的翘板开关作为发动机启动主控，避免误触导致的模拟发动机意外启动，旁边搭配蓝色旋钮作为油门微调旋钮，可实现小行程的油门精度调节。下方伸出的三个操纵杆分别对应襟翼档位调节、配平轮调节、刹车力度控制，操纵杆的操作阻尼做了分段设计，襟翼操纵杆带有三档定位卡槽，对应襟翼0度、15度、30度三个常用档位，操作到位后有清晰的档位反馈；配平操纵杆采用无极阻尼设计，可连续调节配平量，匹配不同飞行姿态下的配平需求；刹车操纵杆带有回弹结构，松开后自动回到初始位置，对应真实飞机的脚刹松开逻辑。面板左侧设置的金属旋钮对应无线电通讯频道的频率微调，右侧的银色旋钮对应高度表的气压基准调节，还原真实机型的操控逻辑。

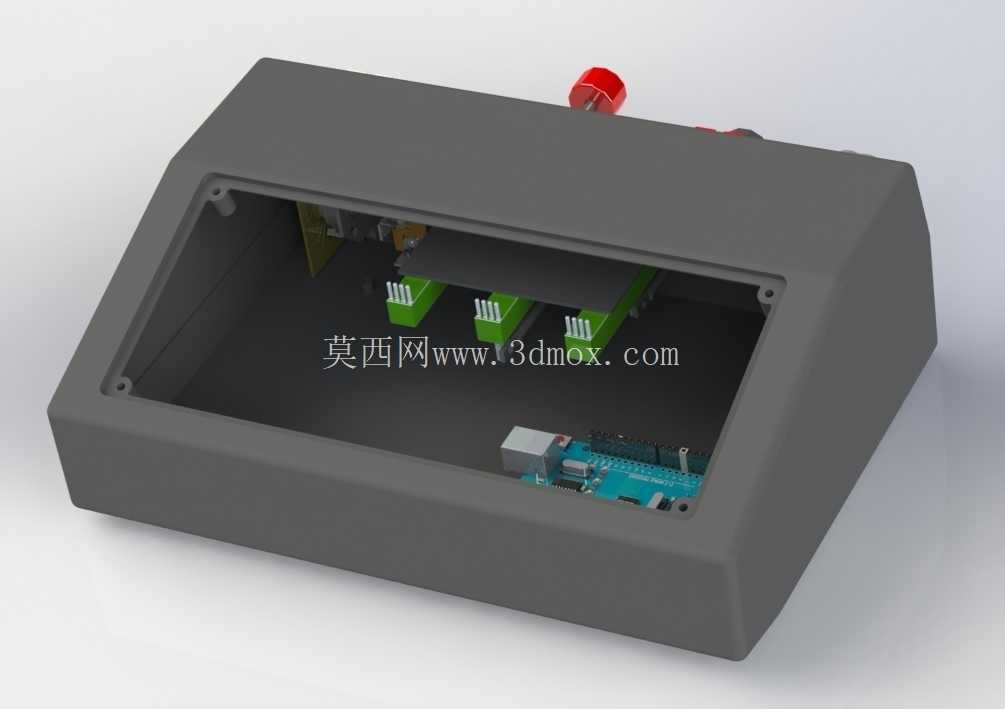

　　从安装边界来看，整体壳体的长宽尺寸控制在280mm*180mm范围内，底部带有四个防滑橡胶脚垫，放置在标准电脑桌面上不会出现滑动，壳体后部预留了USB接口走线槽，可将连接线隐藏在桌面后方，避免走线杂乱影响桌面布局；壳体内部预留了20mm的元件安装空间，可容纳常规的微动开关、电位器、USB控制电路板，内部设置了三个螺丝柱用于固定电路板，安装孔位匹配市面上通用的模拟外设控制板尺寸，后期改装更换元件无需重新打孔。壳体的上盖与底座采用卡扣加M3螺丝的双重固定方式，日常拆装维护无需专用工具，拆开底盖即可更换损坏的开关或电位器，维护成本较低。

　　所有操控元件的安装孔位都做了公差适配，钮子开关的安装孔直径预留0.2mm的装配间隙，电位器的安装孔带有定位卡槽，避免元件安装后出现转动错位的问题。考虑到模拟飞行操作中会有频繁扳动开关、推拉操纵杆的动作，壳体内部在每个操纵杆的安装位置都设置了加强筋，提升安装位的结构强度，长期反复操作也不会出现壳体开裂、元件松动的问题。操作面的所有元件都做了防误触间距设计，相邻两个开关的中心间距不小于20mm，操作其中一个开关时不会误碰到相邻元件，避免模拟飞行过程中因误触导致的操作失误。
