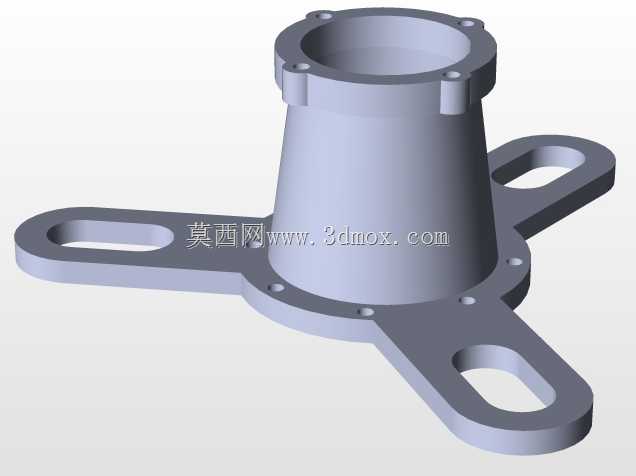

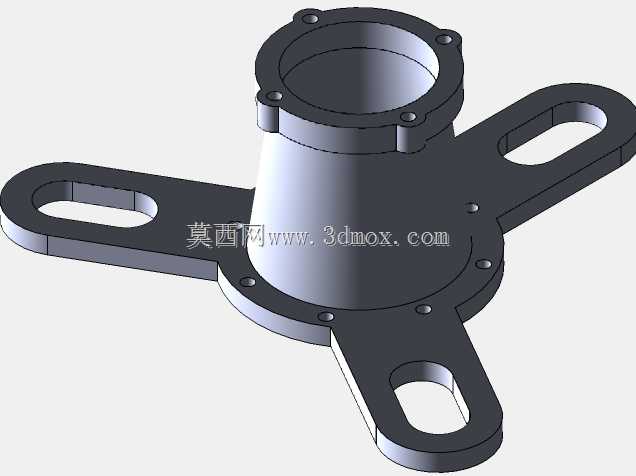

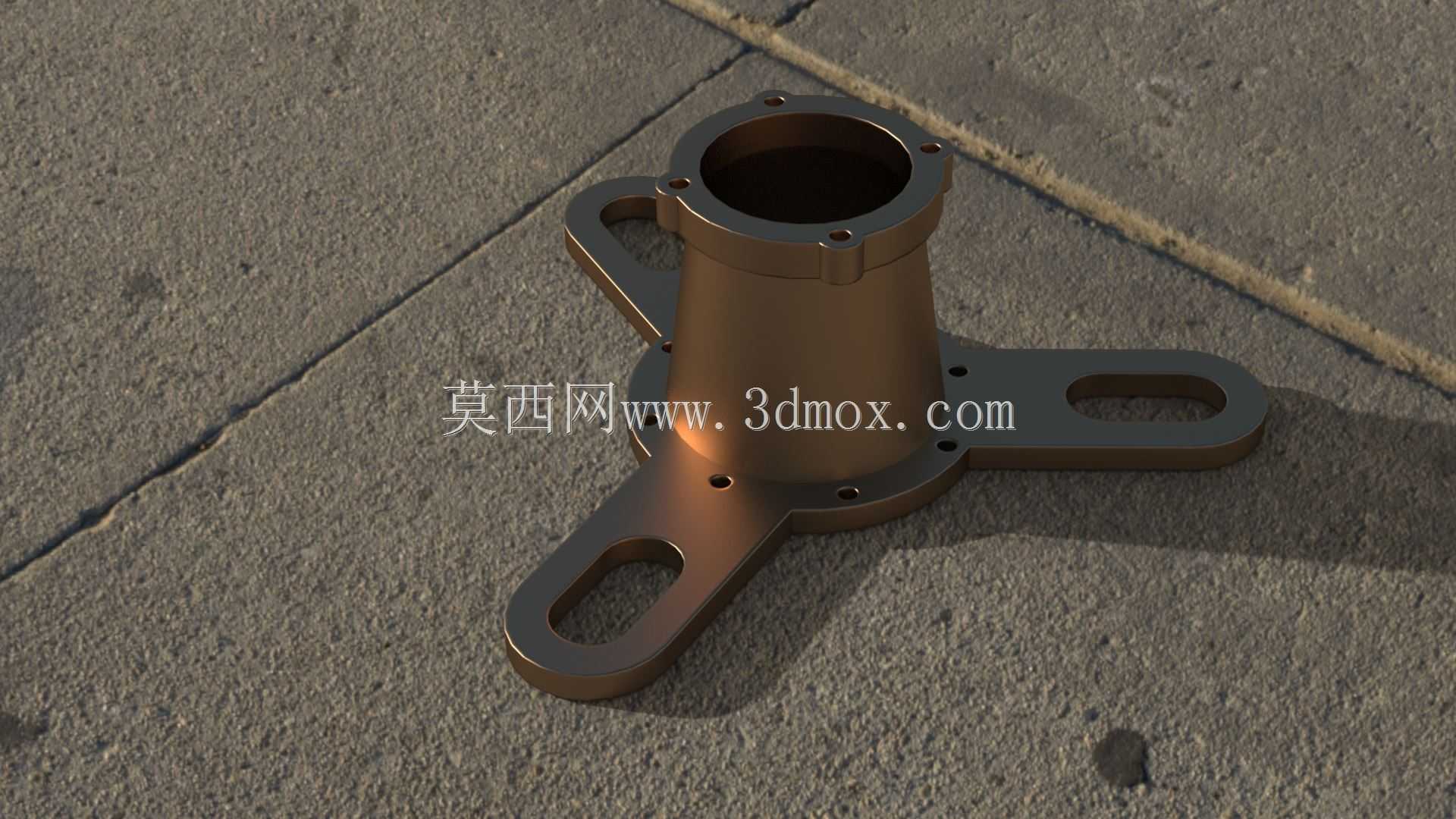

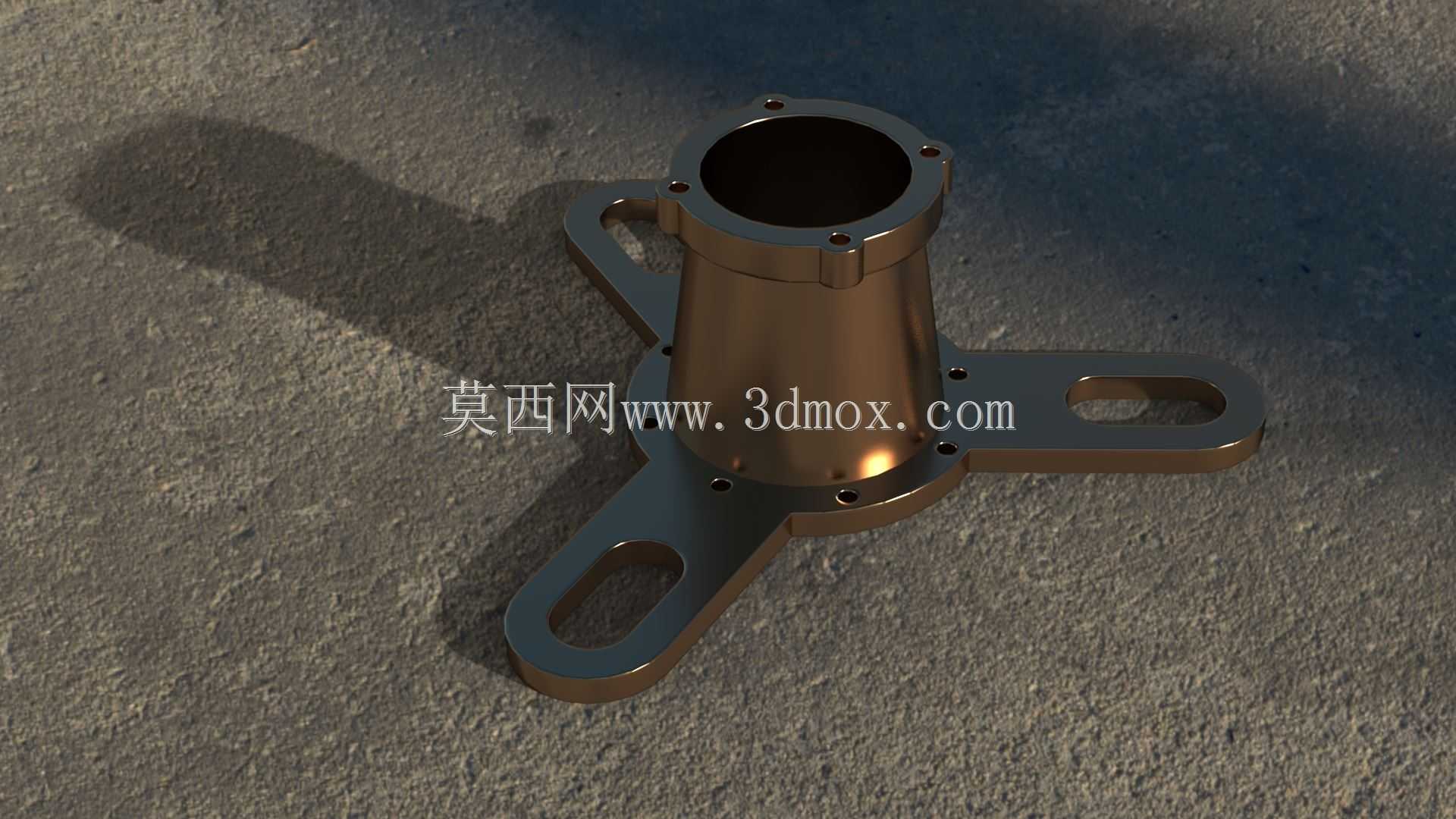

三耳带孔法兰式筒型安装支座结构设计

　　这类三耳带安装孔的筒型法兰支座，在轻工输送设备、小型流体管路架设、桌面级实验工装的支撑环节应用十分广泛，核心作用是为竖直布设的筒状构件提供稳定的底部固定支撑，同时通过三个均布的耳片结构分散承载应力，避免单方向受力导致的支座变形或连接失效。从结构功能来看，主体筒身采用等壁厚回转结构，内壁预留足够的配合公差带，可直接套接对应外径的导柱、管路或者传动轴套筒，上端面的法兰沿周向均匀开设四个小直径螺纹孔，用于和上方对接的构件端面锁紧固定，保证轴向连接的同轴度，防止运转或受力过程中出现径向窜动。三个向外延伸的安装耳片沿筒身周向120度均布，每个耳片上开设长圆形的腰型安装孔，这种孔型设计是现场安装调试阶段的实用考量，

　　允许安装时在孔的长轴方向做一定范围的位置微调，抵消安装基面的孔位加工误差，降低对基座加工精度的严苛要求，哪怕基座上的固定螺栓孔存在小范围的位置偏差，也能顺利完成装配，不需要二次扩孔返工。设计过程中首先要确定核心的安装边界尺寸：筒身的内径尺寸完全由需要套接的构件外径决定，配合间隙控制在0.02-0.05mm之间，既保证装配顺畅，又不会出现过大的晃动间隙；筒身高度根据实际需要的支撑高度确定，要保证套接深度不小于筒身内径的1.2倍，避免套接长度不足导致的支撑刚度不足，受力时出现弯折风险。三个耳片的外伸长度需要结合安装空间确定，既要保证腰型孔的有效调节长度不小于8mm，又不能过度外伸导致占用过多周边安装空间，耳片的厚度与筒身壁厚保持一致，

　　采用等厚设计可以降低加工难度，采用板材冲压焊接或者整体铸造成型都能实现批量生产。耳片与筒身的衔接位置做了圆角过渡处理，避免直角衔接处的应力集中，在承受交变载荷或者冲击载荷时，不会在衔接位置出现应力开裂的问题。实际选型应用时，需要先核算承载载荷，根据总承载重量调整筒身壁厚和耳片厚度，如果用于有振动的工况，还可以在耳片与安装基面之间加装橡胶减震垫，腰型孔的长度方向要顺着安装调试时需要调整的方向布设，保证调节方向与实际安装对位的需求匹配。上端法兰的螺纹孔深度要控制在法兰厚度的80%以内，避免攻丝过深导致螺纹滑牙，装配时螺栓的锁紧扭矩要符合对应螺纹规格的标准要求，防止扭矩过大导致螺纹孔崩裂。
