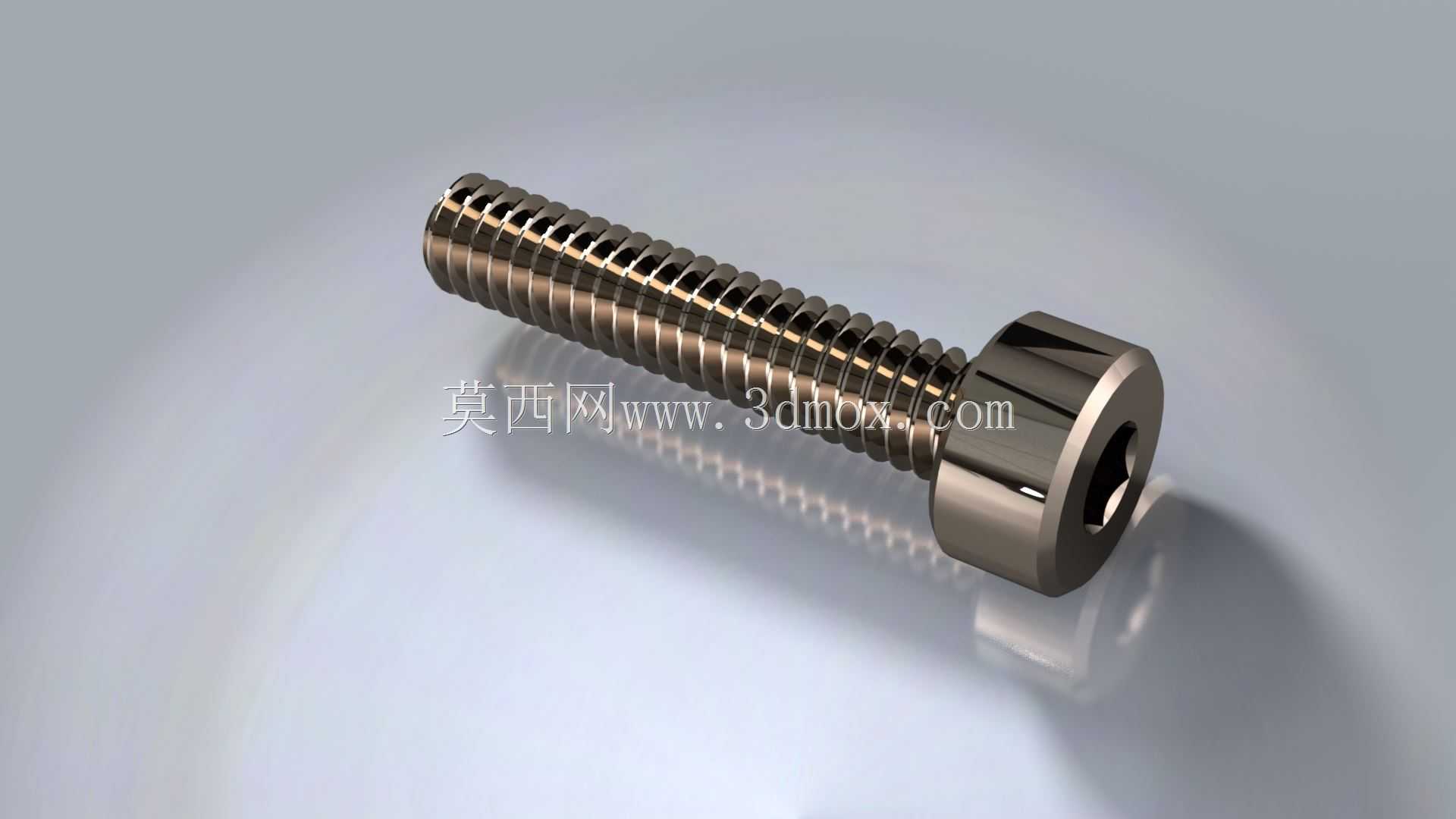

公制内六角圆柱头螺钉系列三维结构

　　这类内六角头公制螺钉是机械装配场景里应用覆盖度极高的紧固件，从精密电子设备的内部模组固定，到重型工程机械的结构件拼接，再到汽车底盘、工装夹具的连接点位，都能看到这类零件的身影。和外六角螺钉相比，内六角的驱动形式允许螺钉头完全沉入被连接件的沉孔内部，装配完成后连接件表面没有凸起结构，既可以降低设备运行过程中剐蹭操作人员、管线的风险，也能让设备外表面更平整，适配那些对安装空间外廓有严格限制的紧凑结构设计场景。

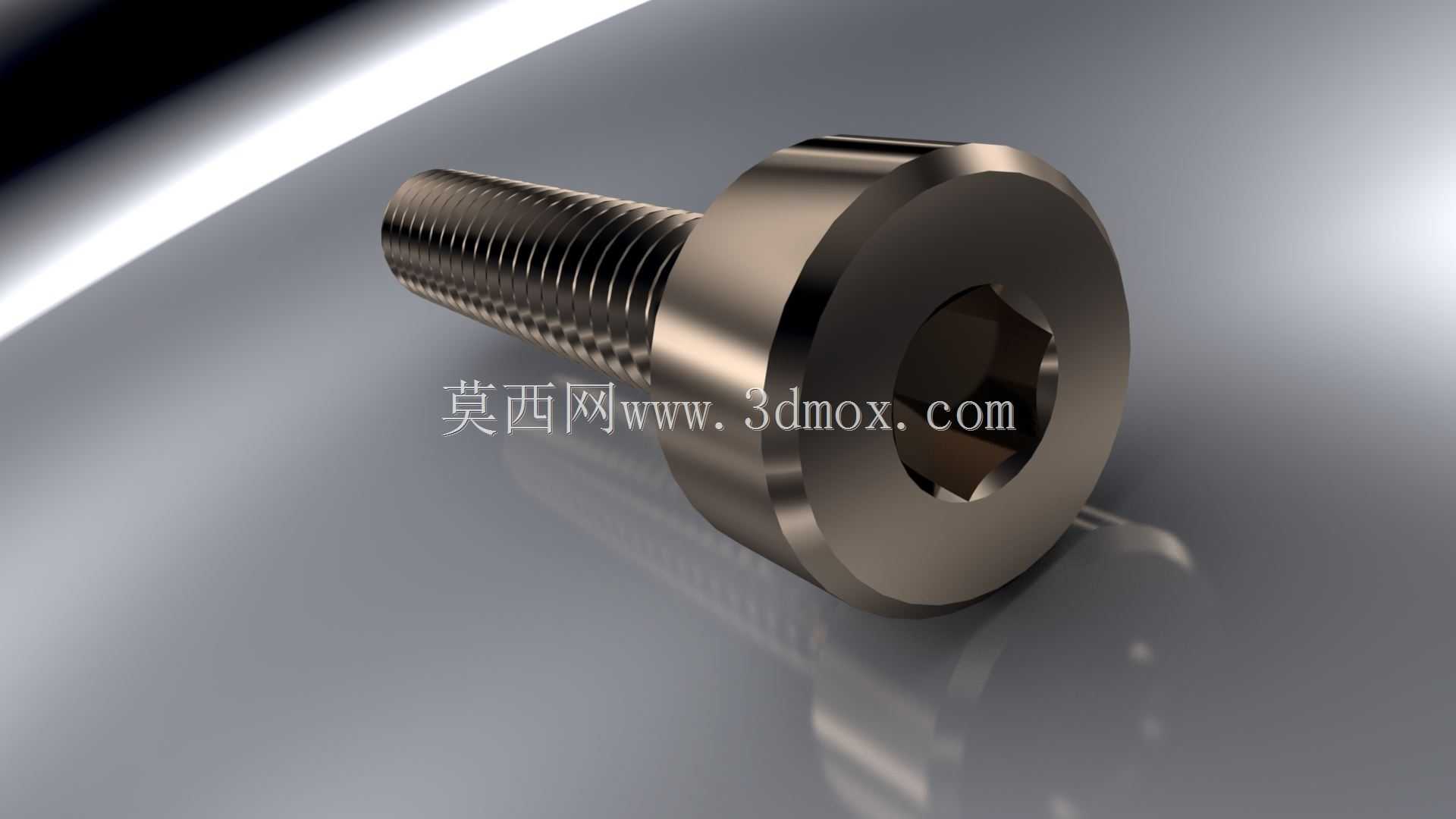

　　设计这类螺钉的三维结构时，首先要匹配公制螺纹的通用公差标准，螺纹牙型的牙距、牙型角、大径中径小径的尺寸偏差都要符合通用紧固件的互换性要求，保证同规格的螺钉可以和对应规格的螺纹孔、螺母顺畅配合，不需要额外修配就能完成装配。螺钉头部的内六角驱动槽尺寸要和标准内六角扳手的对边尺寸匹配，槽深要保证扳手插入后有足够的咬合深度，避免拧紧过程中出现滑牙、扳手脱出的问题，同时头部的圆柱直径、头部高度也要和对应规格的沉孔尺寸适配，保证螺钉拧紧后头部端面和被连接件表面齐平，不会出现突出或者沉孔过深导致驱动深度不足的问题。

　　从安装边界来看，选用这类螺钉时需要提前在被连接件上加工出对应尺寸的沉头孔，沉孔的直径要略大于螺钉头的圆柱外径，预留0.1到0.2毫米的装配间隙，沉孔的深度要和螺钉头高度匹配，保证螺钉拧紧后不会突出安装面。螺钉的有效螺纹长度要根据被连接件的叠层厚度选择，螺纹旋入深度对于钢质连接件要保证不小于螺纹公称直径的1倍，对于铝、塑料等软质基材，旋入深度要提升到公称直径的1.5到2倍，才能保证足够的连接强度，避免设备运行过程中螺纹滑牙导致连接失效。

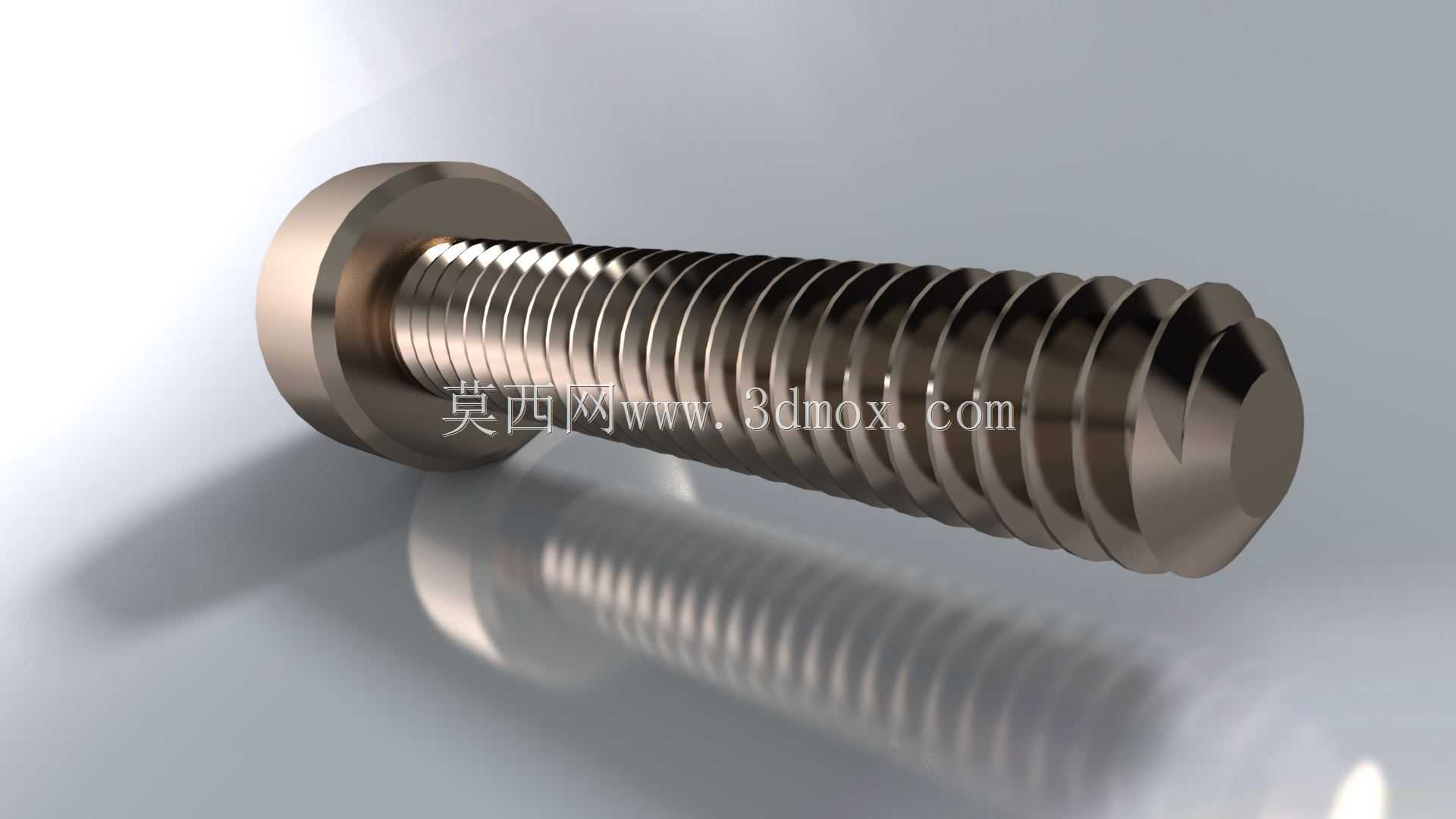

　　不同工况下选用这类螺钉还要考虑表面处理的差异，普通室内干燥环境下用常规镀锌处理的螺钉即可，户外或者有腐蚀介质的场景则要选用不锈钢材质或者达克罗表面处理的规格，避免螺钉锈蚀后无法拆卸，影响设备后期维护。建模过程中要注意螺纹收尾部分的结构还原，实际生产中螺钉螺纹末端会有自然的退刀收尾结构，不是完整牙型直接截断，这部分细节的还原能让三维模型更贴近真实零件的状态，在做装配干涉检查时不会出现误判，也能为后续的工程图导出、装配模拟提供更准确的模型依据。
