轻便型XY双驱微型数控等离子切割设备

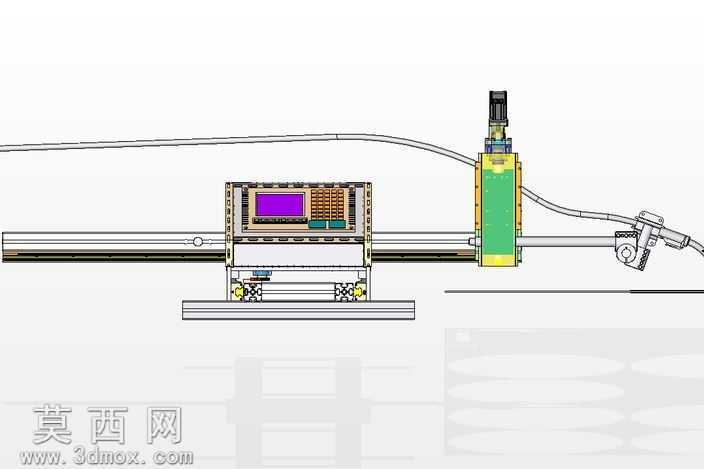

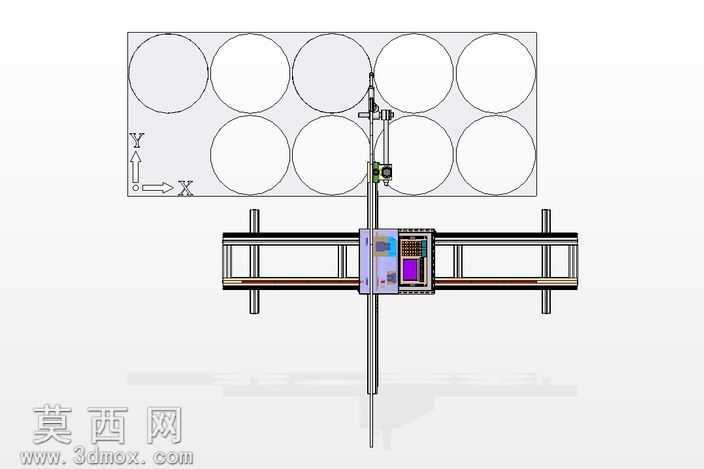

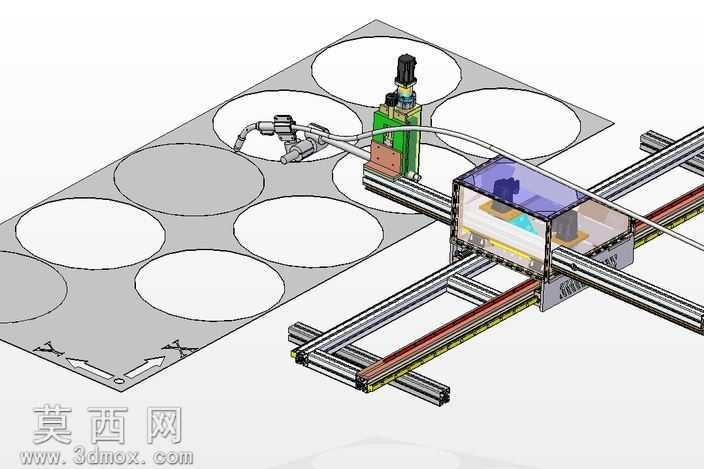

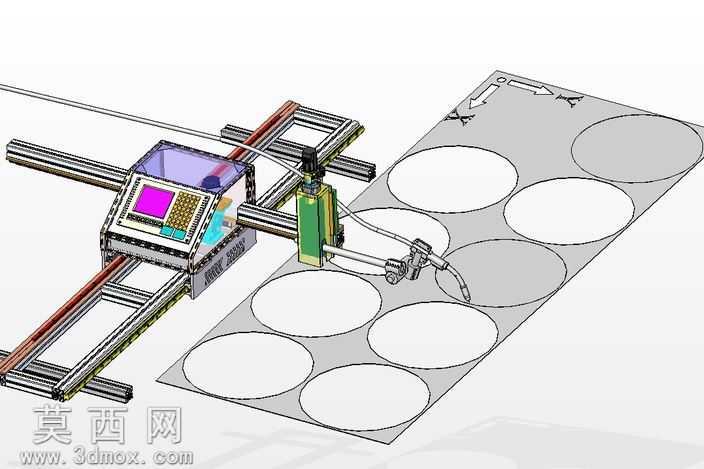

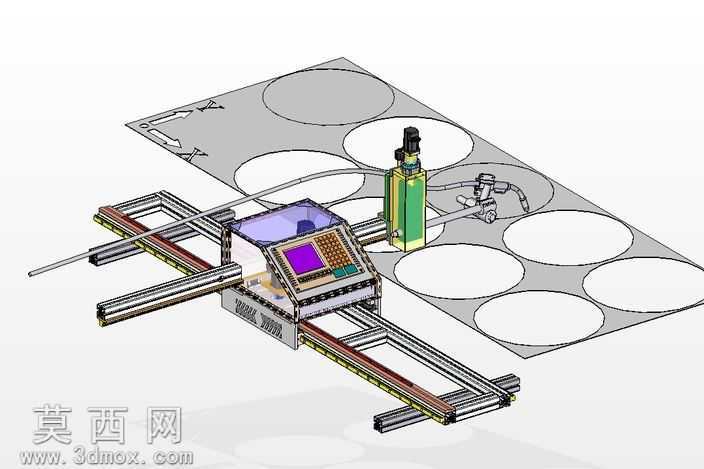

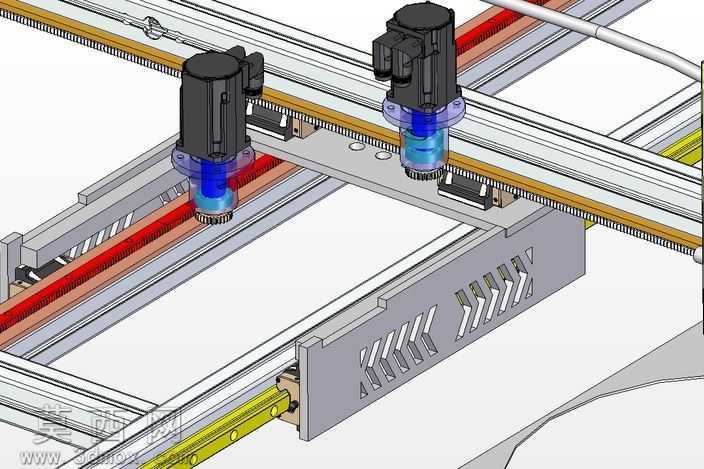

本作品为面向小批量钣金加工场景设计的微型数控XY等离子加工设备三维模型，整体采用龙门式双驱XY运动架构建模，在三维建模过程中严格遵循轻量化设计思路，将设备适配加工幅面覆盖1200×2000mm、1200×2500mm、1200×3000mm三种常用小规格板材尺寸，兼顾切割与焊接两用功能需求。模型搭建阶段对各运动部件做了精准的装配约束还原：X轴方向采用双直线导轨搭配同步带传动结构，两根平行导轨分别布置于横梁两侧，搭配滑块组件承载等离子割炬安装座，保证横向运动的直线度与承载稳定性；Y轴方向采用双侧齿轮齿条传动结构，搭配两端的伺服驱动电机，还原双驱同步运动的结构逻辑，避免长横梁运动过程中出现偏摆卡顿问题。割炬安装部分做了浮动防撞结构建模，割炬固定座带有升降调节余量，可适配不同厚度板材的加工高度需求，同时还原了等离子割炬的水冷管路、线缆走线的排布细节，横梁侧边预留的走线槽、拖链安装位均按照实际装配逻辑做了结构还原。设备底座框架采用标准铝型材拼接结构建模，型材连接处的角码、固定件均做了细节还原，侧部安装的电气控制箱体带有散热格栅结构，还原了电气元件安装的空间预留。材质渲染阶段，对铝型材框架做了哑光银白金属材质赋值，导轨、齿条等传动部件做了淬火钢的亮面金属材质处理，伺服电机做了黑色哑光壳体与金属端盖的材质区分，等离子割炬部分做了绝缘陶瓷段、金属喷嘴段、蓝色水冷环的分层材质渲染，拖链、线缆部分做了柔性工程塑料的材质表现，整体渲染效果清晰区分各功能部件，直观展现设备的装配逻辑与结构特点。设计过程中充分考虑小型加工场景的设备移动需求，整体结构无重型铸造床身，全部采用拼装式结构，在保证运动刚性的前提下尽可能压缩整机重量，兼顾切割与焊接双功能的安装拓展空间，可满足小型加工门店、个人工坊的金属板材加工需求，模型完整还原了各部件的装配关系，可直接用于结构验证、装配演示与加工方案参考。
