扶轮旋转焊接工装设备三维结构设计

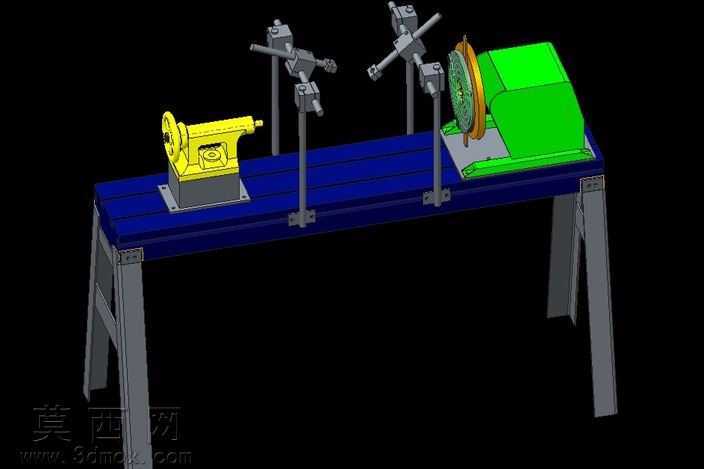

本作品为扶轮旋转焊接专用设备的三维建模成果，建模过程中严格遵循机械加工工装的设计规范，对设备各组成部分进行了1:1比例的精准还原。整体模型以工作台机架为承载基础，机架采用型钢焊接式支腿搭配加厚工作台面的结构设计，建模时对支腿的斜撑加固结构、台面的安装定位孔位都做了精细化特征还原，保证机架部分的承重受力结构符合实际工装的力学设计要求。工作台左侧设置的扶轮定位夹持组件，建模时完整还原了其可调式安装底座、回转支承轴系、工件夹持顶紧结构的细节，对调节手轮、锁紧螺栓、定位基准面等操作部件都做了独立特征建模，可清晰展示工件装夹定位的调节逻辑。工作台中部设置的两组可调式焊枪支架，采用立柱加十字滑台的结构形式，建模时还原了支架的高度调节锁紧结构、水平伸缩臂、焊枪夹持夹头的全部细节，可直观呈现焊枪位置多维度调节的结构原理，满足不同尺寸工件环缝焊接的位置调整需求。工作台右侧的旋转驱动主机部分，建模时对回转分度盘、驱动箱体、动力输出端的连接结构做了分层特征构建，清晰区分了驱动端的固定壳体、回转工作台、工件装夹卡盘的结构边界，还原了旋转驱动端带动工件做匀速回转运动的传动逻辑。材质渲染环节，对不同功能部件做了差异化材质赋予：工作台面采用深蓝色金属漆材质还原设备原有涂装，扶轮组件采用明黄色工程漆材质区分功能模块，驱动箱体采用亮绿色涂装做视觉区分，支架、支腿等结构件采用银灰色金属哑光材质模拟型钢表面处理效果，各调节手柄、锁紧件采用发黑处理的金属材质，整体渲染效果层次分明，可清晰区分不同功能模块的边界。设计思路围绕环缝类工件的连续焊接需求展开，通过工件回转、焊枪位置固定可调的布局，实现环形焊缝的连续自动焊接，避免人工焊接环缝时的接痕缺陷，同时双侧可调支架可支持双焊枪同时作业，提升焊接加工效率，扶轮定位组件可对长轴类工件做端部辅助支撑，避免工件回转过程中出现挠度变形，保证焊接过程的同轴度精度，整体结构布局紧凑，各操作调节部件均设置在便于人工操作的位置，符合焊接工装的人机工程设计要求。
