泪珠造型车用空气清洁盖结构设计

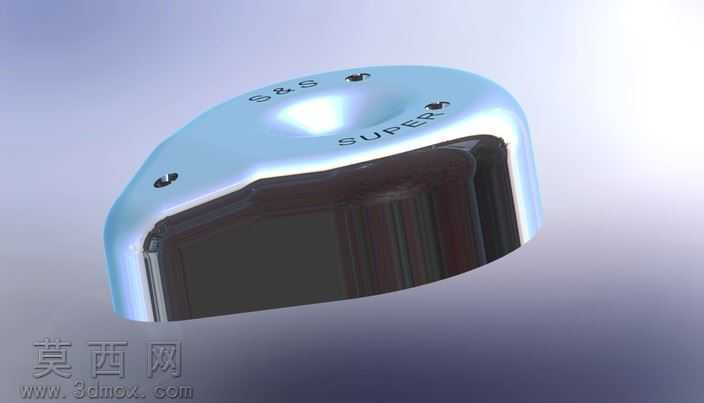

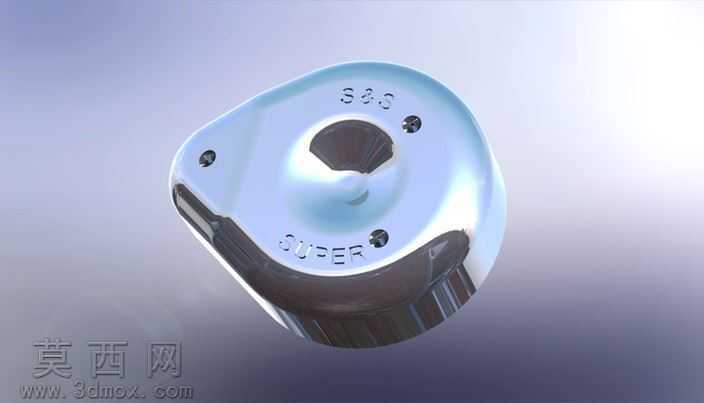

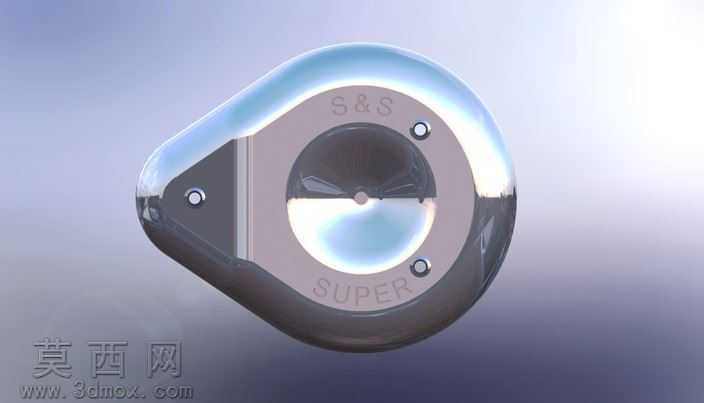

本作品采用SolidWorks进行全参数化三维建模，整体以流畅的泪珠水滴形态作为外观设计核心，打破传统方正配件的刻板视觉印象，兼顾空气动力学优化与工业美学表达。建模阶段首先绘制中心环形安装基准面，通过多段样条曲线勾勒泪珠外轮廓的渐变曲率，采用放样凸台命令生成主体曲面壳体，对边缘处做连续的圆角过渡处理，避免尖锐棱角带来的应力集中问题，同时匹配安装场景的空间避让需求。结构设计上，中心预留标准圆形通腔作为气流主通道，环形端面上均匀布置三个小型沉头安装孔，用于配套螺丝实现与基座的紧固连接，孔位精度严格按照装配公差设定，保证安装后无松动错位风险。材质与渲染环节，主体外壳采用高光亮面镀铬金属材质，通过调整反射粗糙度、环境贴图采样参数，还原金属镜面的通透反光质感，端面刻印的S&S、SUPER标识采用浮雕特征建模，渲染时通过凹凸贴图强化标识的立体触感，背景搭配渐变冷色调环境光，突出产品的金属光泽与曲面流畅度。设计思路围绕车用、摩托用空气清洁场景的实际需求展开，泪珠造型可引导气流沿曲面顺滑导入通腔，降低进气风阻，壳体的密封结构可阻挡外界大颗粒杂质进入进气通路，配合内部滤芯实现空气、燃料的前置清洁过滤，整体结构紧凑无冗余特征，所有壁厚保持均匀一致，既满足注塑或金属压铸的成型工艺要求，也兼顾了装车后的视觉装饰效果，可直接用于进气系统的改装配套或量产配件的设计参考。
