汽车车身结构胶粘接装配工装夹具设计

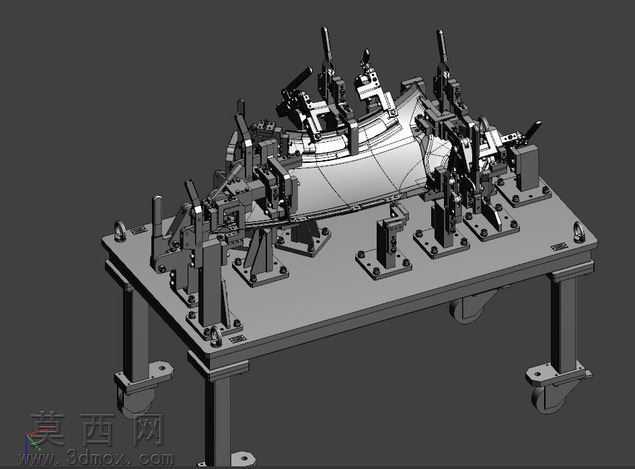

本作品为面向汽车车身零部件结构胶粘接工序设计的专用装配工装三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循汽车焊装与粘接工装的设计规范，对每一处定位基准、夹紧单元、支撑结构都做了精准的尺寸约束与装配干涉校验，确保模型可直接对接后续的工程出图与实际加工生产环节。模型整体采用带脚轮的方管焊接工作台作为承载基座，工作台台面采用加厚钢板加工，台面按照车身待粘接零件的型面特征，均匀布置了多组可调式定位支座与快速夹紧单元，所有夹紧臂的运动行程、压紧位置都经过反复模拟验证，既能够保证待粘接的车身零件在涂胶、压合、固化全流程中保持精准的位置度，也预留了足够的操作空间，方便作业人员完成涂胶、零件对位、余胶清理等操作。渲染阶段采用工业级写实材质配置，工作台金属结构赋予磨砂碳钢材质，定位销、夹紧元件做了发黑处理的金属质感表现，待粘接的车身覆盖件赋予冷轧钢板冲压后的哑光金属材质，脚轮部分采用橡胶与金属组合材质，通过光影调整清晰展现出工装各部件的装配层次与结构细节，直观呈现工装的实际使用状态。设计思路上围绕结构胶粘接的工艺特性展开，区别于传统焊接工装，该工装充分考虑了结构胶固化过程中需要的稳定压持力需求，所有夹紧点的压力都做了适配性调整，避免压力过大导致胶层过薄影响粘接强度，或是压力不足导致零件粘接错位；同时工装采用模块化设计思路，不同车型的同类型车身零件粘接作业可通过更换顶部定位块、调整夹紧臂位置快速切换适配，大幅提升工装的复用率，降低汽车生产环节的工装投入成本。模型完整还原了工装的所有细节结构，包括工作台底部的加强筋、夹紧单元的调节螺栓、脚轮的刹车结构、定位销的导向锥面等，所有运动部件都保留了正确的装配约束关系，可直接用于工装结构验证、作业流程模拟以及产线布局规划使用。
