楔块式索引器工装夹具结构设计

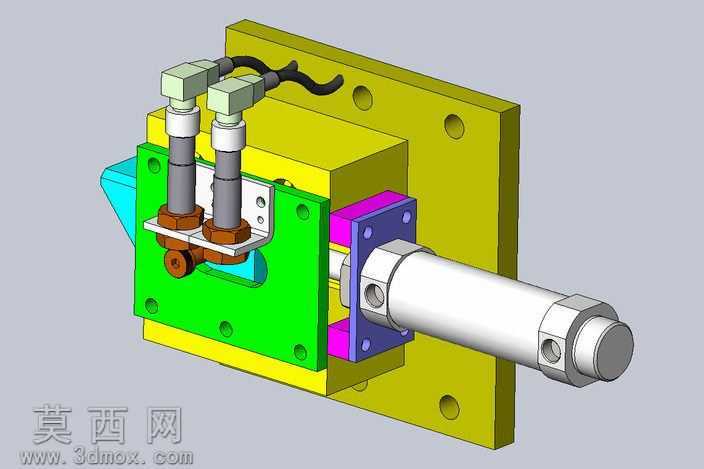

本作品为楔块索引器配套工装模具的三维设计成果，建模阶段通过参数化特征构建方式，自顶向下完成整体装配的层级搭建：首先以安装基板为装配基准，依次完成定位楔块组件、气动执行单元、导向限位结构、感应检测模块的零件建模与装配约束，所有配合面均按照实际工装的公差要求添加贴合、同轴、滑动等约束关系，确保装配体可实现完整的动作模拟。渲染环节针对不同零件的材质属性做了精细化区分：安装基板采用调质钢材材质，赋予哑光金属漆面效果，还原工业钣金加工后的表面质感；楔块与定位滑块采用合金工具钢材质，添加轻微的金属反光与边缘倒角高光，体现机加工零件的精密质感；气动执行缸体采用阳极氧化铝材质搭配镀铬活塞杆，还原气动元件的真实外观；感应传感器模块添加塑料外壳与金属接头的材质区分，线缆部分采用柔性橡胶材质，还原布线的自然弯曲形态。结构设计上，该工装以气动元件作为动力输出端，通过楔块斜面传动将气缸的直线推力转化为索引机构的精准分度位移，两侧设置的导向柱保证动作过程的同轴度，避免偏载卡顿，前端的定位尖楔可与待加工件的索引槽精准嵌合，实现高精度的工位分度定位，侧面安装的两个接近传感器可实时反馈楔块的到位状态，为自动化生产线提供位置信号，整体结构紧凑，安装基板预留的标准安装孔可直接适配不同规格的生产线机架，兼顾了定位精度与安装通用性。设计过程中重点优化了楔块的斜面角度，在保证足够传动力矩的前提下缩小了气缸的行程需求，同时在滑动配合面预留了润滑槽结构，降低长期使用的磨损风险，所有易损零件均设计为快拆结构，无需拆解整体工装即可完成更换维护，大幅降低了产线运维的时间成本。
