绳索连接挂钩组合装配结构设计

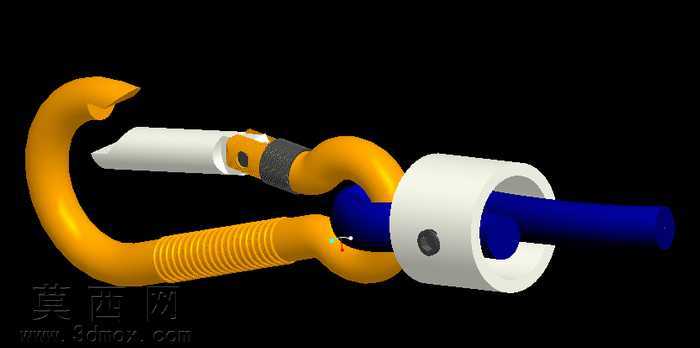

本作品为绳索连接挂钩的装配体三维设计，整体采用三维建模软件完成全参数化构建，从单个零件的草图绘制、特征拉伸、曲面修整到最终的装配约束、干涉检查全流程遵循机械设计规范。建模过程中，首先针对挂钩主体进行结构设计：钩体部分采用大曲率圆弧过渡造型，钩尖设置防脱导向斜面，钩身中段设计有环形防滑纹理区域，既提升握持操作时的摩擦力，也通过纹理结构强化钩身的抗弯强度，钩尾的连接环采用封闭圆环结构，保证与配套连接件的铰接可靠性。其次对配套的连接组件进行建模：与钩体环扣配合的连接件采用分段式结构，其中握持段做了防滑包覆层的材质区分设计，模拟实际产品中的橡塑防滑套结构，通过不同的材质渲染参数区分金属基体与防滑包覆层的视觉差异；末端的锁紧固定座采用圆柱套筒结构，侧面设置紧定螺钉安装孔，用于穿入绳索后锁紧固定，避免绳索受拉时滑脱。渲染阶段采用高对比度的材质配色方案：金属承重部件分别采用亮黄色与深蓝色的金属漆材质，清晰区分不同的装配零件，防滑包覆层采用深灰色哑光橡塑材质，固定套筒采用米白色工程塑料材质，不同材质的粗糙度、反光度参数经过反复调试，既能够清晰展示各零件的结构边界，也能直观呈现产品实际使用时的材质质感。装配设计过程中，严格按照实际产品的装配逻辑添加约束：钩体与连接环之间添加铰接转动约束，模拟挂钩实际使用时的灵活转动特性，连接轴与固定套筒之间添加同轴心约束与轴向限位约束，紧定螺钉与套筒螺纹孔添加螺纹配合约束，完成装配后进行全局干涉检查，确保所有零件之间无运动干涉、无装配错位。设计思路围绕绳索连接的实际使用场景展开，重点优化挂钩的承重受力结构，在钩身应力集中的圆弧过渡区域做了加厚处理，同时兼顾操作的便捷性，所有需要手动操作的部位都做了防滑结构设计，固定端的紧定螺钉锁紧结构能够适配不同直径的绳索，既可以用于日常牵引作业的绳索连接，也能够作为健身器材的拉力绳连接配件使用，整体结构紧凑，零件数量精简，装配逻辑清晰，能够直接用于后续的工程图导出、3D打印验证或者开模生产参考。
