数控机床配套滑动工作台三维结构设计

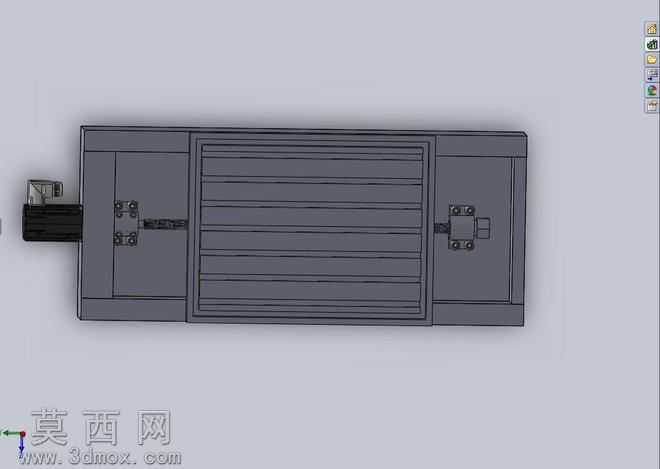

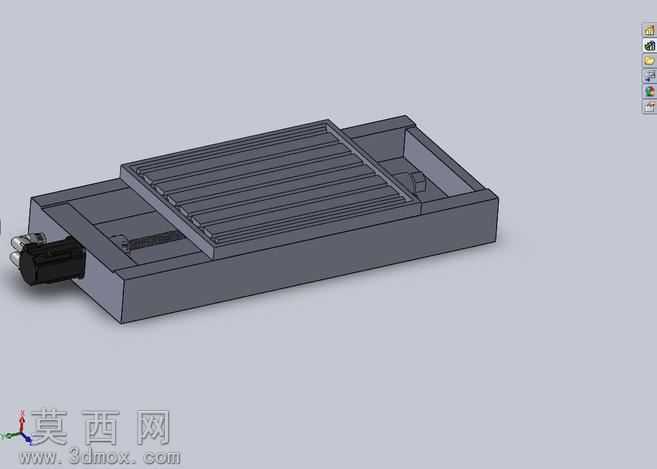

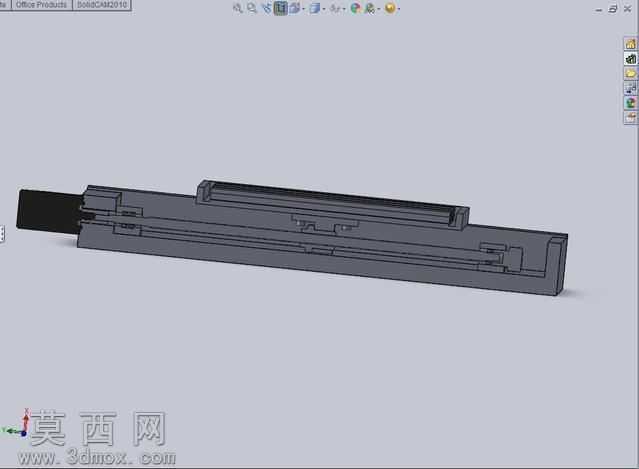

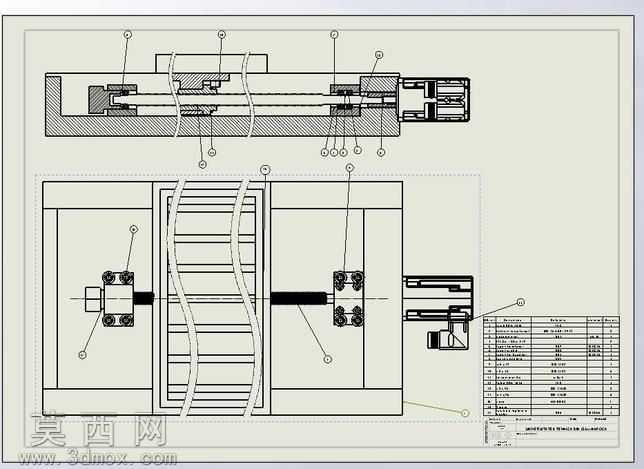

本作品为数控机床配套的滑动进给工作台三维建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期先对工作台的核心功能模块进行拆分，将整体结构划分为滑动承载台身、双侧导轨限位组件、端部驱动连接座、行程限位挡块四个独立子模块，逐一完成单个零件的参数化建模，确保各零件的尺寸公差、装配基准完全匹配机械加工的实际工艺要求。在零件建模环节，对台身主体的T型槽排布、导轨安装面的平面度基准、连接座的螺栓孔位阵列都采用参数化特征驱动，既保证了模型尺寸的精准度，也为后续的结构修改预留了调整空间。材质配置阶段，根据零件的实际功能属性匹配对应材质表现：台身主体采用灰铸铁材质，调整漫反射粗糙度参数还原铸铁件哑光磨砂的表面质感，模拟铸件经过时效处理后的稳定材质特性；导轨滑块组件采用轴承钢材质，调高材质的高光反射参数，还原磨削加工后导轨面的光洁金属质感；连接紧固件采用标准发黑处理钢材材质，调整材质的金属度与粗糙度参数，还原标准件的表面处理效果。结构设计上，采用双侧平行直线导轨作为进给导向结构，保证工作台滑动过程中的直线度与承载稳定性，台身表面设置多道平行T型槽用于工件装夹固定，两端设置的限位挡块可配合机床行程开关实现硬限位防护，端部伸出的驱动连接轴可对接滚珠丝杠或伺服传动机构，实现精准的数控进给控制。渲染环节采用等轴测俯视视角搭建展示场景，搭配柔和的环境光与定向补光，清晰呈现各组件的装配位置关系与结构细节，避免光影过强遮挡结构特征，整体模型完整还原了数控滑动工作台的装配逻辑与功能结构，可用于机床结构教学、进给机构方案验证、数控设备改造方案演示等场景，模型的各零件间未出现干涉问题，装配约束完全符合实际机械装配的运动逻辑，可直接导入装配环境进行运动仿真模拟，验证工作台的进给行程与运动平顺性。
