油浸式电力变压器三维结构设计模型

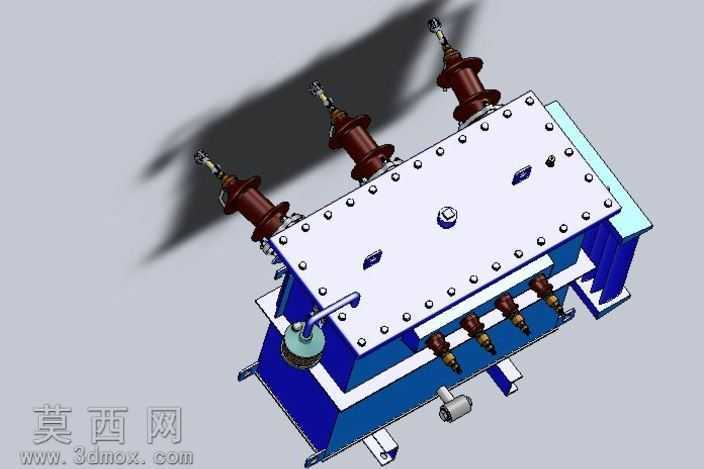

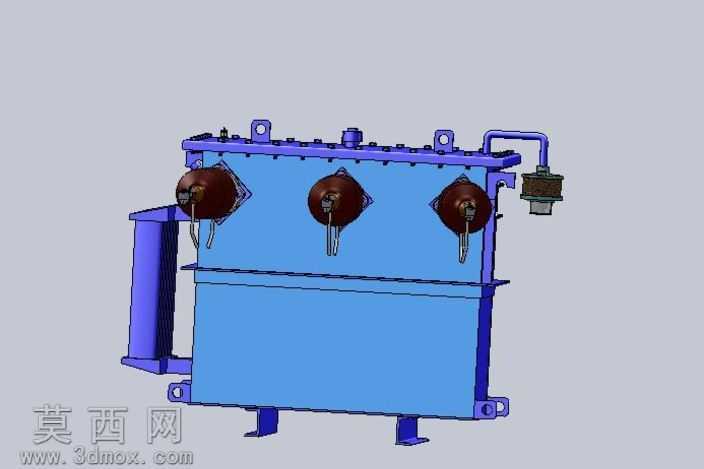

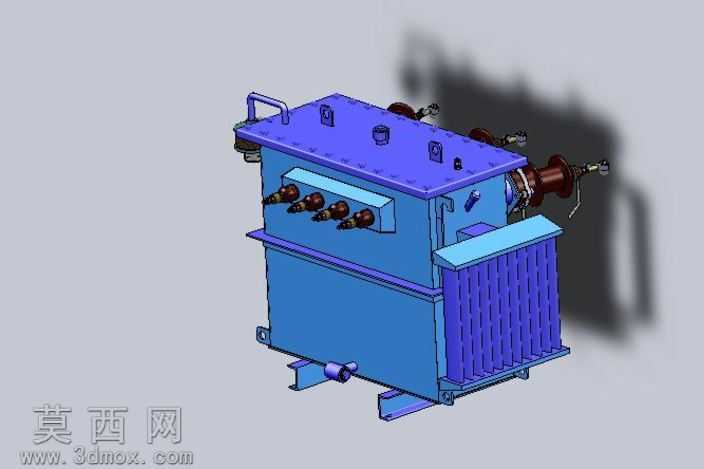

本模型采用SolidWorks进行全参数化三维建模，完整还原油浸式电力变压器的整机结构与各部件装配关系，建模过程遵循电力设备设计规范，对每一处结构细节进行精准复刻。模型主体为蓝色焊接式油箱结构，建模时对油箱的钢板拼接焊缝、底部支撑脚的安装定位孔、顶部吊耳的承重结构都做了实体化处理，还原了油箱的密封承压设计逻辑；油箱侧壁设置三个深棕色高压绝缘套管，建模时还原了套管的伞裙绝缘结构、接线端子的金属导电结构以及套管与油箱盖板的密封法兰结构，清晰呈现高压引出端的绝缘防护设计。油箱左侧设置立式圆柱形散热油管，建模时还原了散热管与油箱上下油腔的连通结构，还原变压器油自然循环散热的流道设计；油箱顶部设置带密封端盖的注油口、均匀分布的油箱紧固螺栓，以及右侧引出的管路结构与呼吸器组件，呼吸器的过滤腔体、密封连接结构都做了精细化建模，还原其吸附潮气、保障油箱内压平衡的功能结构。材质渲染阶段，为油箱主体赋予哑光蓝色金属漆材质模拟工业设备常用防护漆面，为绝缘套管赋予深棕色电瓷材质并添加釉面反光效果，为金属管路、螺栓、接线端子赋予镀锌金属材质，为密封胶垫赋予黑色橡胶材质，通过材质区分清晰呈现不同部件的功能属性。结构设计上完整呈现各部件的装配约束关系，所有安装孔位、连接法兰都做了对位处理，可直接用于装配干涉检查、结构受力仿真前置准备，也可作为电力设备教学演示、产品方案展示的三维载体，帮助设计人员直观理解油浸式变压器的油路循环、绝缘防护、安装固定的整体设计逻辑，为后续的结构优化、衍生型号设计提供精准的三维基础模型。
