车间零件周转运输专用承载托盘

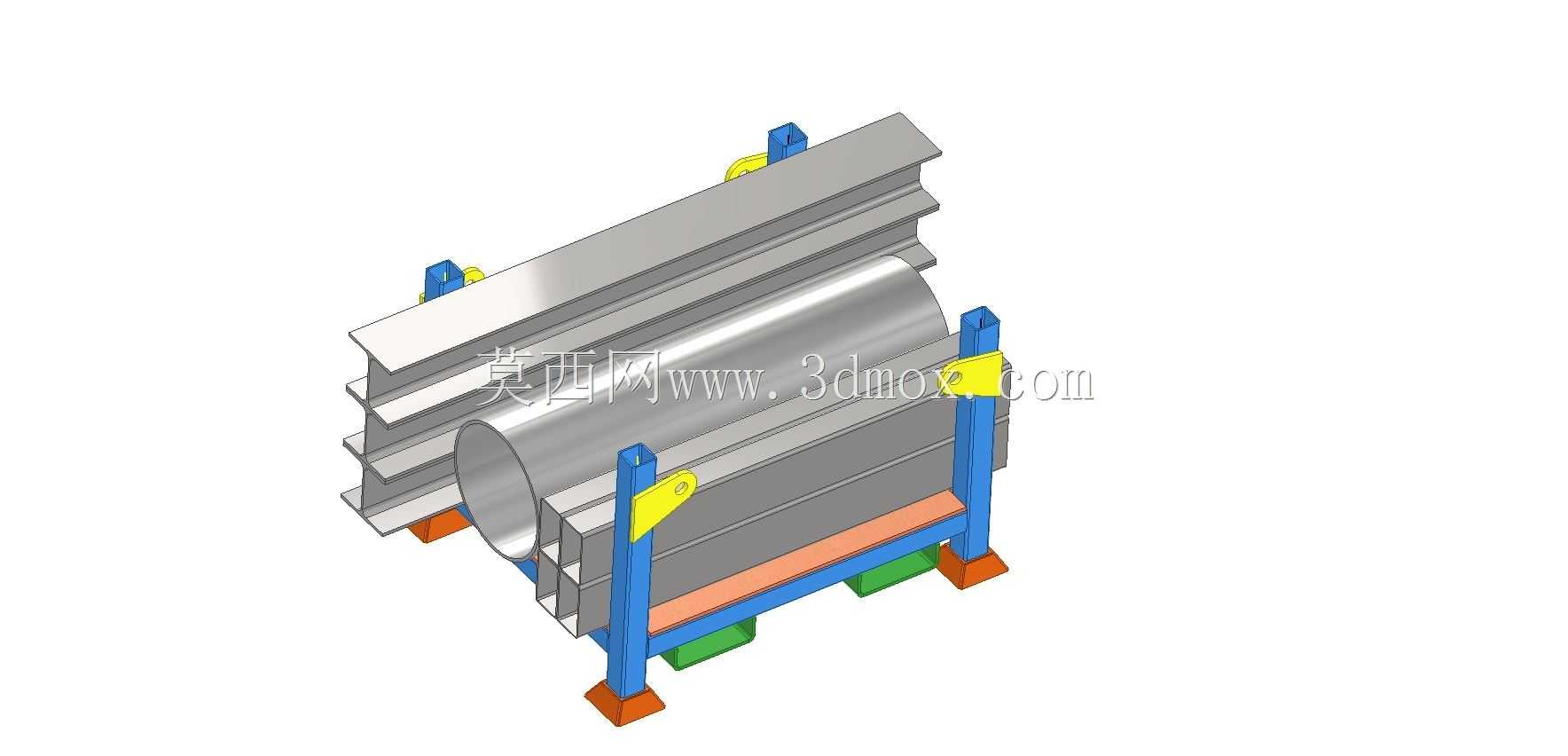

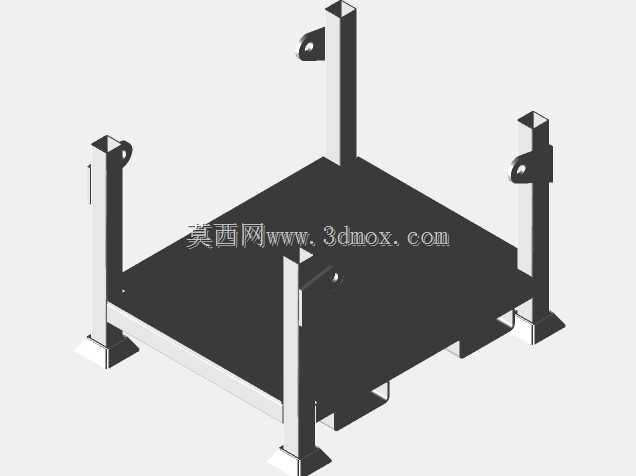

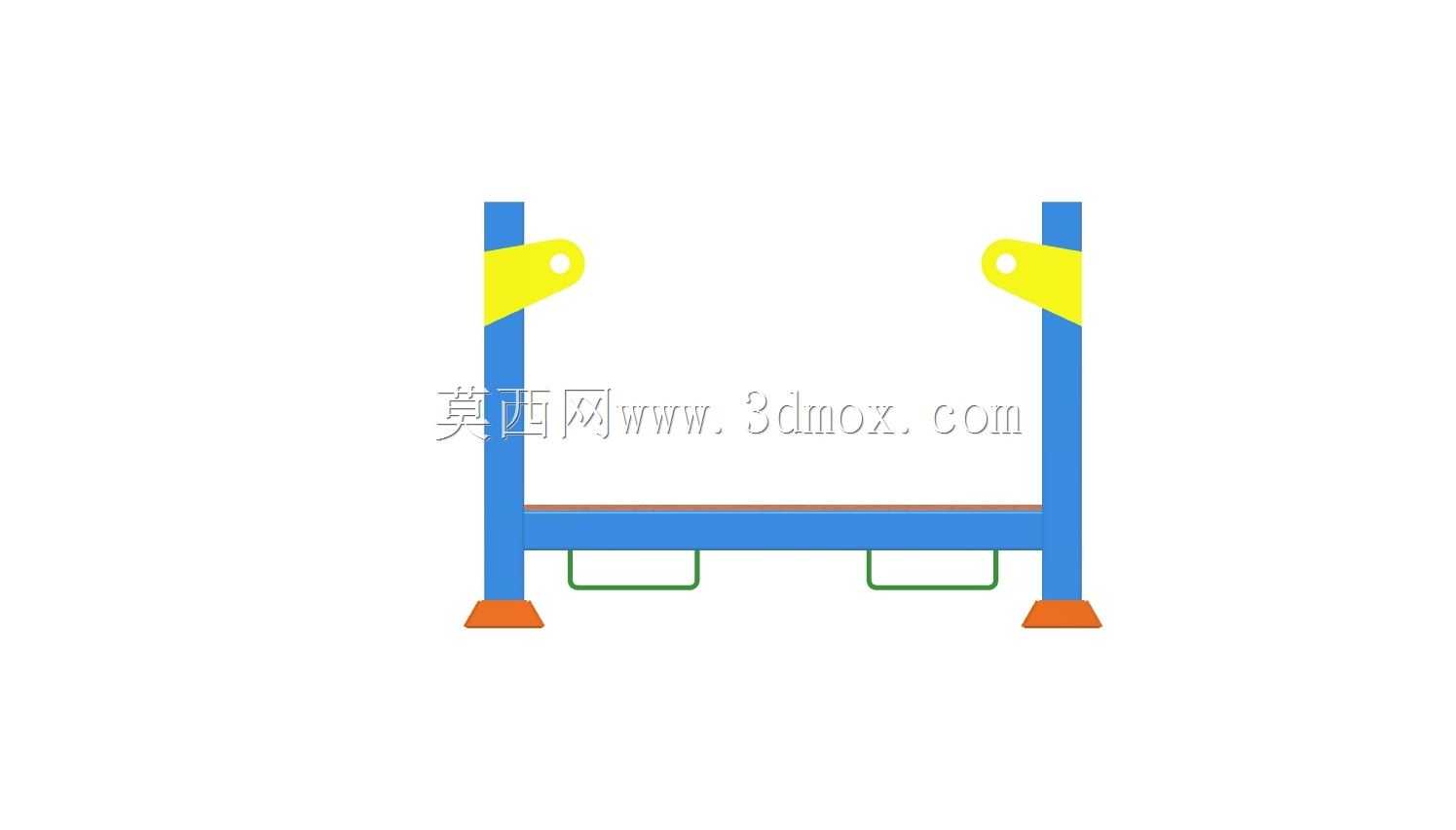

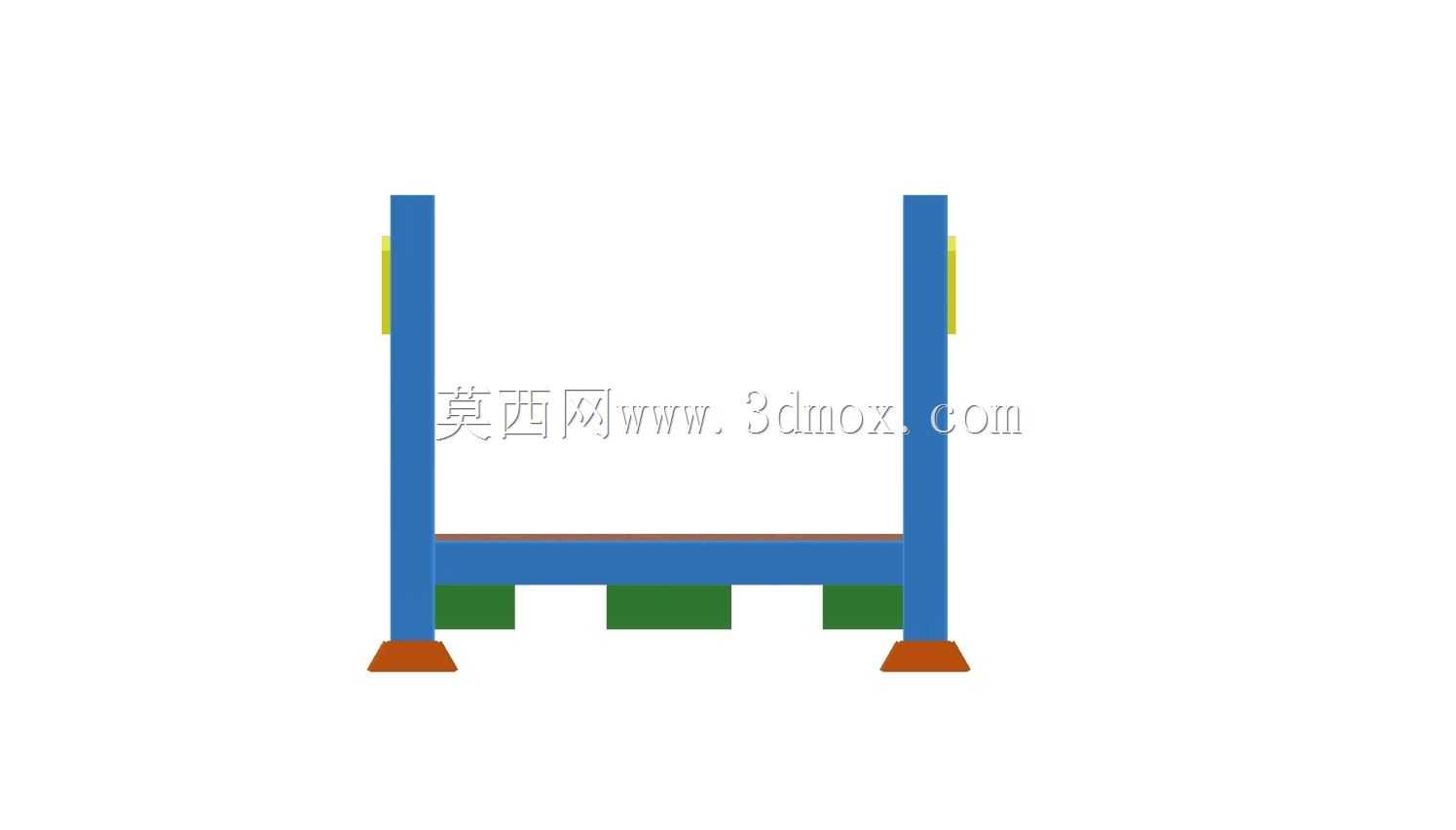

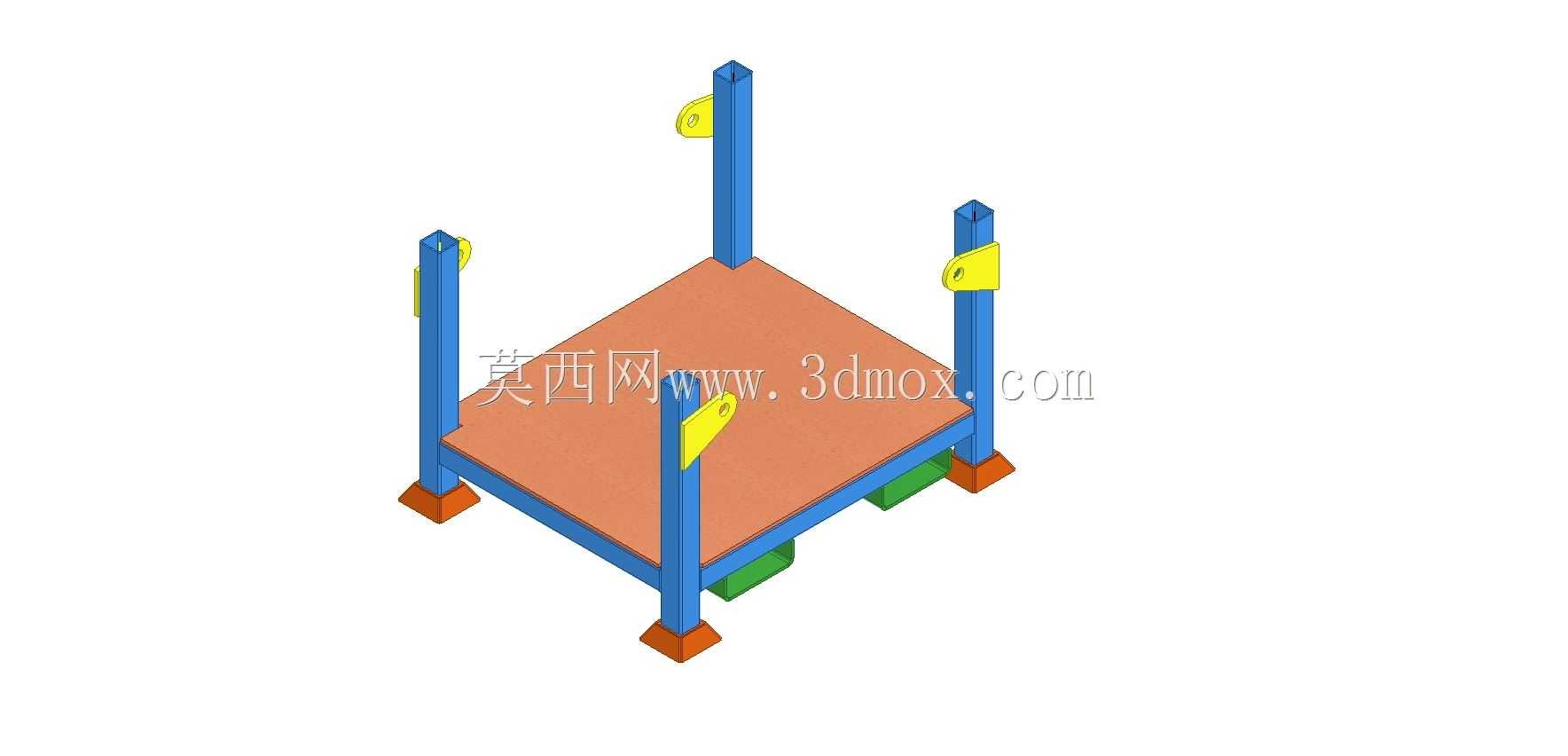

　　这款承载托盘主要面向机加工车间、焊接工位的工序间物料流转场景设计，适配喷砂、CNC加工、定位焊等多工序间的零件转运需求，可直接配合起重机吊装、叉车叉取完成工位间的物料转移，无需额外更换承载器具，能有效减少零件二次装夹带来的磕碰损伤与定位误差。托盘主体框架采用标准工业铝型材拼接搭建，四根立式支撑柱搭配侧向黄色快夹定位结构，可针对不同外径的筒类、长轴类异形零件实现快速锁紧固定，避免运输过程中零件出现窜动、滑落问题；底部承托面铺设防滑耐磨衬层，接触零件的位置均做圆角钝化处理，防止硬质型材刮伤零件加工面。底部支脚预留标准叉车叉取空间，叉距适配国内主流1-3吨内燃叉车、电动托盘车的叉齿尺寸，同时顶部框架预留吊装挂点，挂点位置经过重心校核，

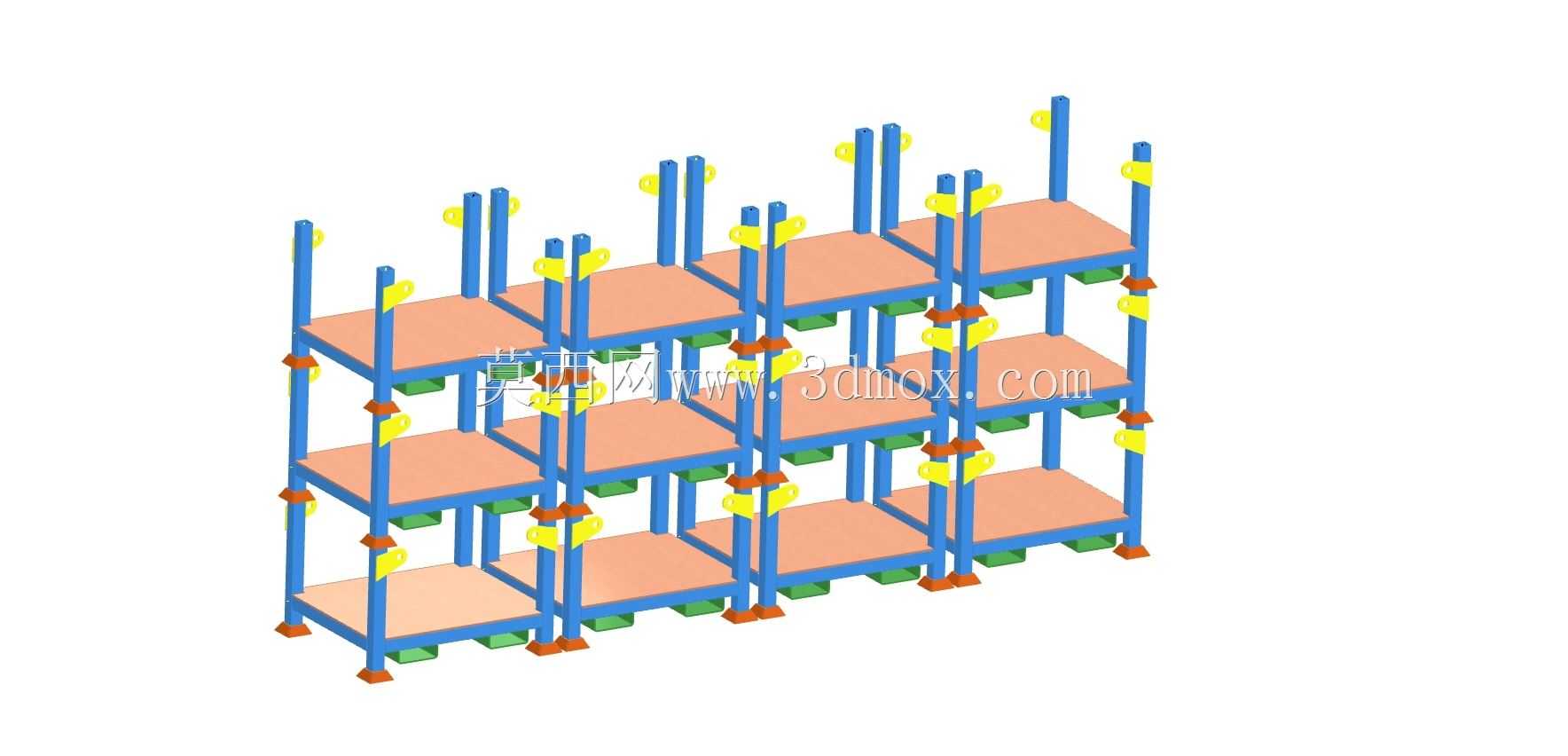

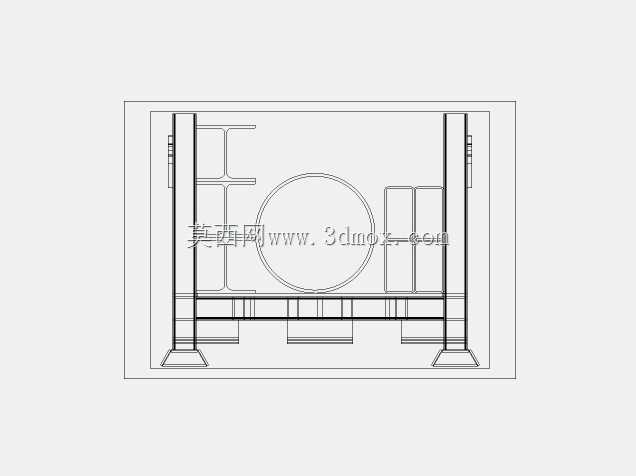

　　单吊点起吊时托盘整体倾斜角度不超过3度，满足起重机跨车间转运的安全要求。设计过程中优先考虑了多场景适配性，侧向的快夹结构支持位置无级调节，可兼容长度在300mm-1200mm、直径在100mm-400mm范围内的回转类零件装夹，无需额外更换夹具组件；框架整体采用模块化拼接结构，所有连接位置均采用标准紧固件锁紧，当局部支撑件出现磨损变形时，可直接拆卸更换对应型材段，无需整体报废托盘，大幅降低工位器具的维护成本。托盘底部设置有堆叠定位凸台，空载或满载状态下均可实现3层以内的稳定堆叠，能有效节省车间暂存区域的占地面积；支脚底部配有防滑减震垫，放置在水泥地面、环氧地坪上时不会出现滑移，同时可缓冲叉车放件时的冲击，

　　避免震动导致零件表面出现压痕。在工序衔接环节，该托盘可直接作为喷砂、焊接工序的承载底座使用，托盘框架材质耐受喷砂磨料冲击、焊接飞溅灼烧，无需将零件转移至专用工序工装，能压缩工序间的辅助装夹时间，提升单批次零件的流转效率。支撑立柱上预留有标识卡槽，可插入零件型号、工序状态的标识卡片，方便车间物料管理人员快速识别物料信息，减少错发漏发问题。整体结构无复杂焊接件，所有型材切割精度控制在±0.5mm以内，装配后整体平面度误差不超过1mm，保证零件放置后的定位基准统一，可直接适配部分自动化加工工位的上料定位要求，无需额外调整零件姿态即可配合机械手完成自动上下料作业。
