多工位转盘式性能检测试验机结构设计

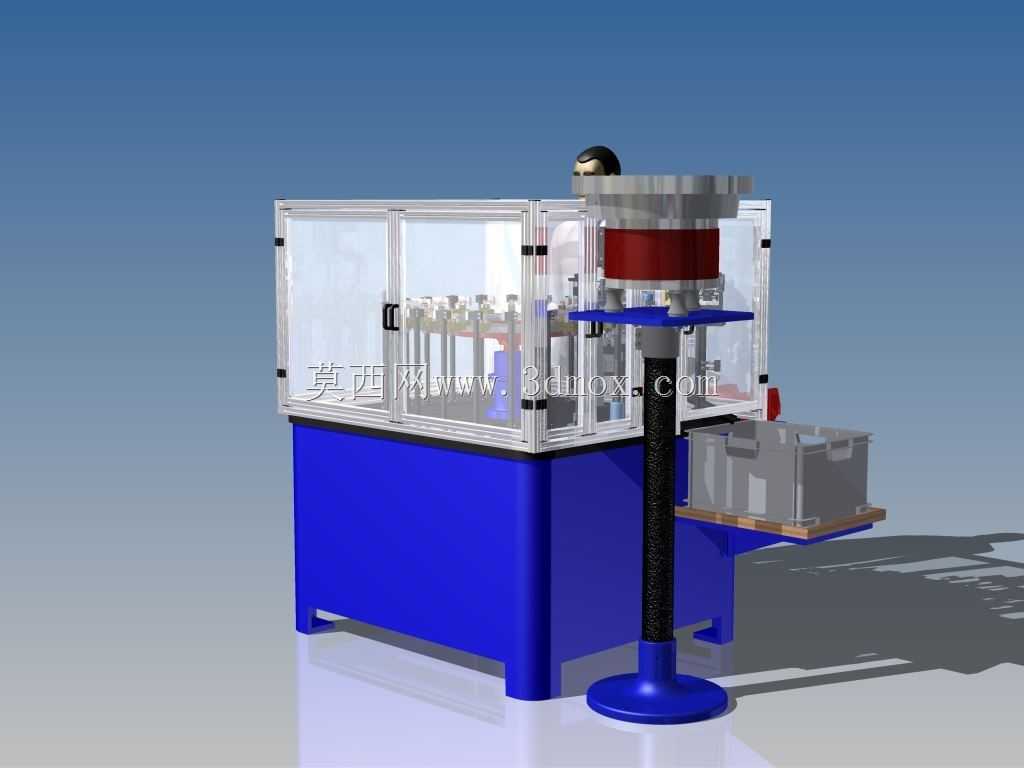

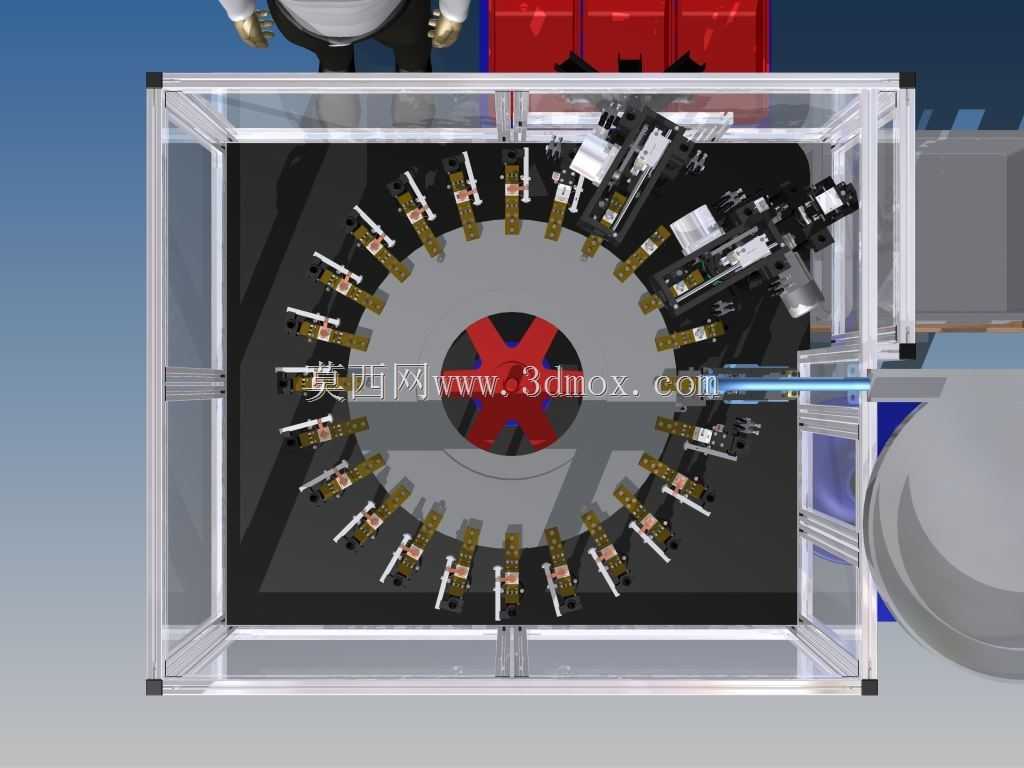

　　这款转盘式多工位检测设备，主要面向精密零部件量产环节的在线性能校验场景，适配电子元器件、小型汽配零件、精密五金件的批量检测工序，可在单台设备上完成多道性能参数的同步检测，替代传统单工位串行检测的低效作业模式，大幅压缩产线检测环节的占地与人力投入。从结构布局来看，设备采用圆形回转转盘作为工件载具核心，转盘周向均匀布置多组仿形工装夹具，每组夹具可根据待测工件的外形特征做快换适配，夹具定位基准面做了硬化耐磨处理，重复定位精度可控制在0.02mm以内，避免多次上下料带来的定位偏差影响检测结果。转盘上方沿圆周方向排布多组独立检测工位，每个工位对应一项检测工序，包含工件到位检测、尺寸通止校验、力学性能测试、电性能导通检测等不同功能模块，

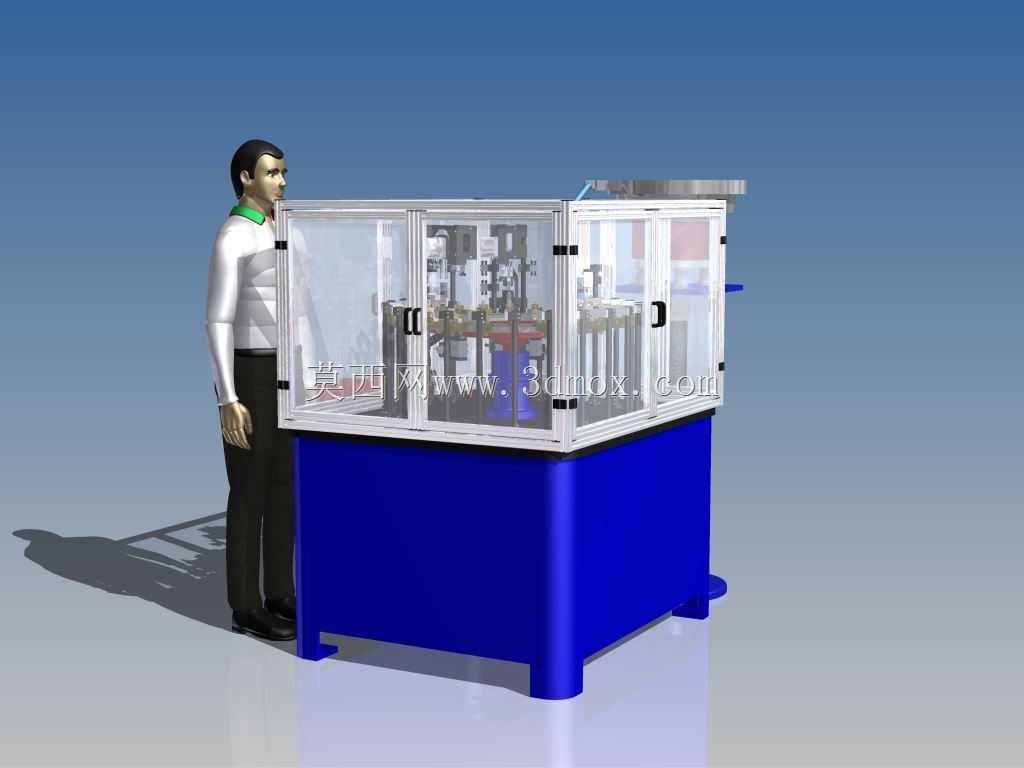

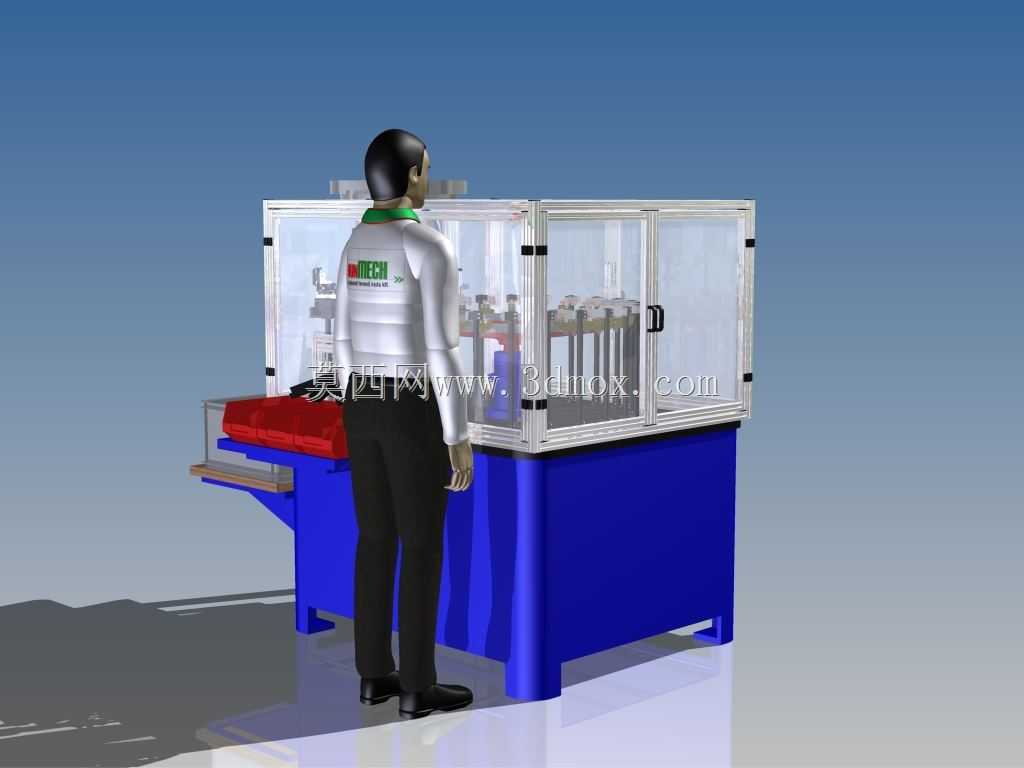

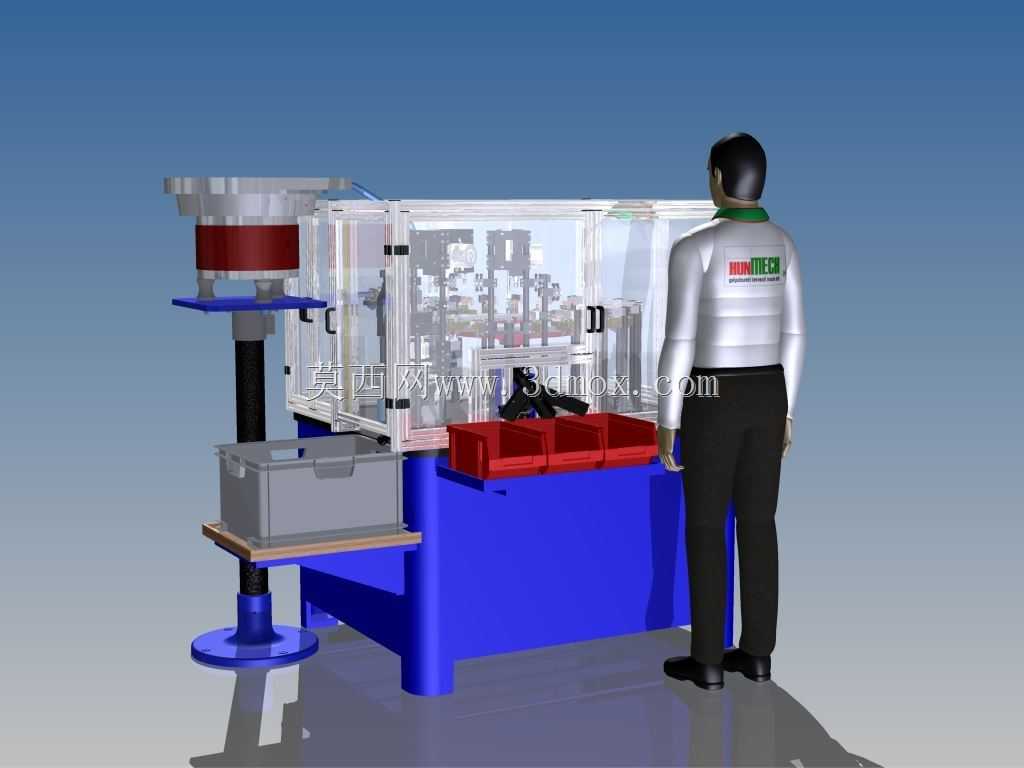

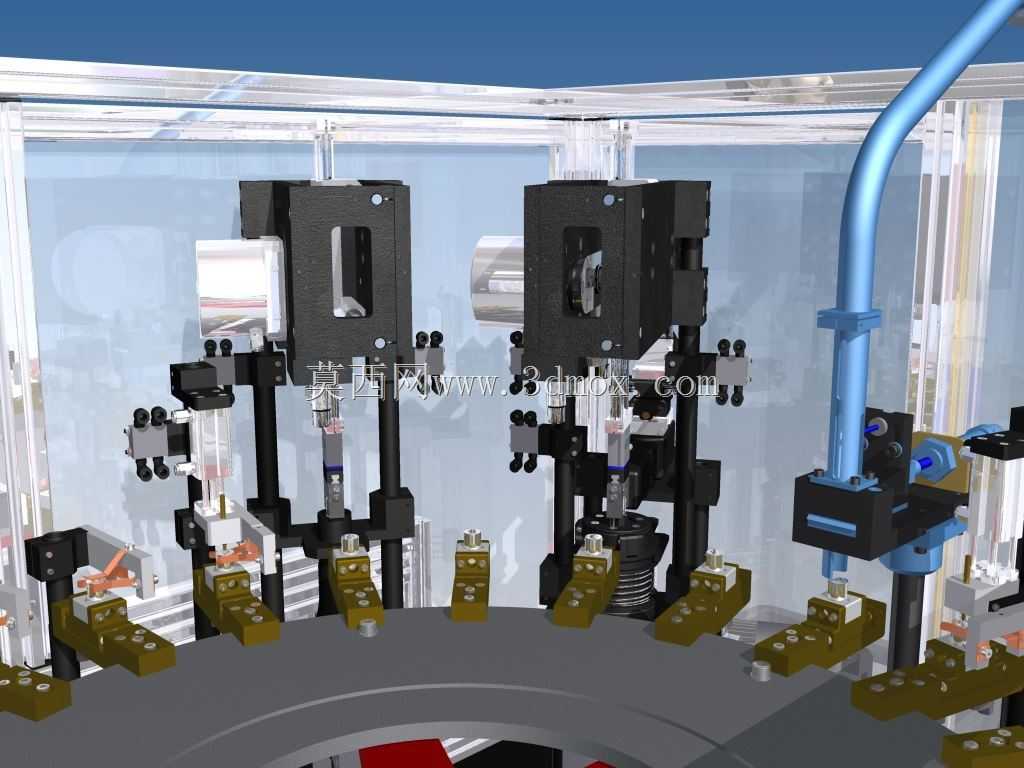

　　各工位的执行单元采用立式安装支架固定，支架上预留了多组调节腰型孔，可根据不同工件的检测高度、检测点位做横向与纵向的位置调整，适配不同规格产品的检测需求。设备外围设置透明亚克力防护围挡，既可以观察内部设备运行状态，也能避免检测过程中工件飞出、人员误触运动部件的安全隐患，围挡侧面预留检修门，方便日常对检测探头、执行气缸做维护校准。设备右侧布置管线排布桥架，气路与检测线路通过拖链随转盘转动做柔性走线，避免管线缠绕剐蹭，气路端配置独立的调压阀与压力传感器，可实时监控各工位气动执行件的工作压力，保证检测压装力的稳定性。从安装边界来看，设备整体占地尺寸控制在1.2米见方，高度不超过1.8米，底部配置可调脚杯与脚轮，既可以在产线旁做固定安装，

　　也能根据产线调整需求快速移位，设备进线与进气接口统一布置在设备后侧下方，对接产线配套的气源与电源即可快速投入使用。在设计逻辑上，该设备优先考虑了检测节拍的匹配性，转盘采用间歇式分度传动，转位时间控制在0.8秒以内，每个工位的检测动作可并行开展，单工位检测时长不超过3秒时，整台设备的小时检测产能可达到1000件以上，完全匹配高速量产产线的节拍要求。各检测工位的执行模块采用模块化设计，后续新增检测工序时，只需在转盘空余工位加装对应检测模块，调整控制程序即可完成功能拓展，无需对整体机架结构做大规模改动，降低了设备后续迭代改造成本。夹具部分采用弹簧辅助定位与气动夹紧结合的方式，工件放置到夹具后可自动完成初定位，夹紧力可根据工件材质做对应调整，避免薄壁类工件被夹伤变形，同时每个夹具都配置了工件在位检测传感器，未放置工件时对应工位不会启动检测动作，减少设备空运行带来的能耗与部件损耗。
