立式人工辅助操作工位作业台架结构

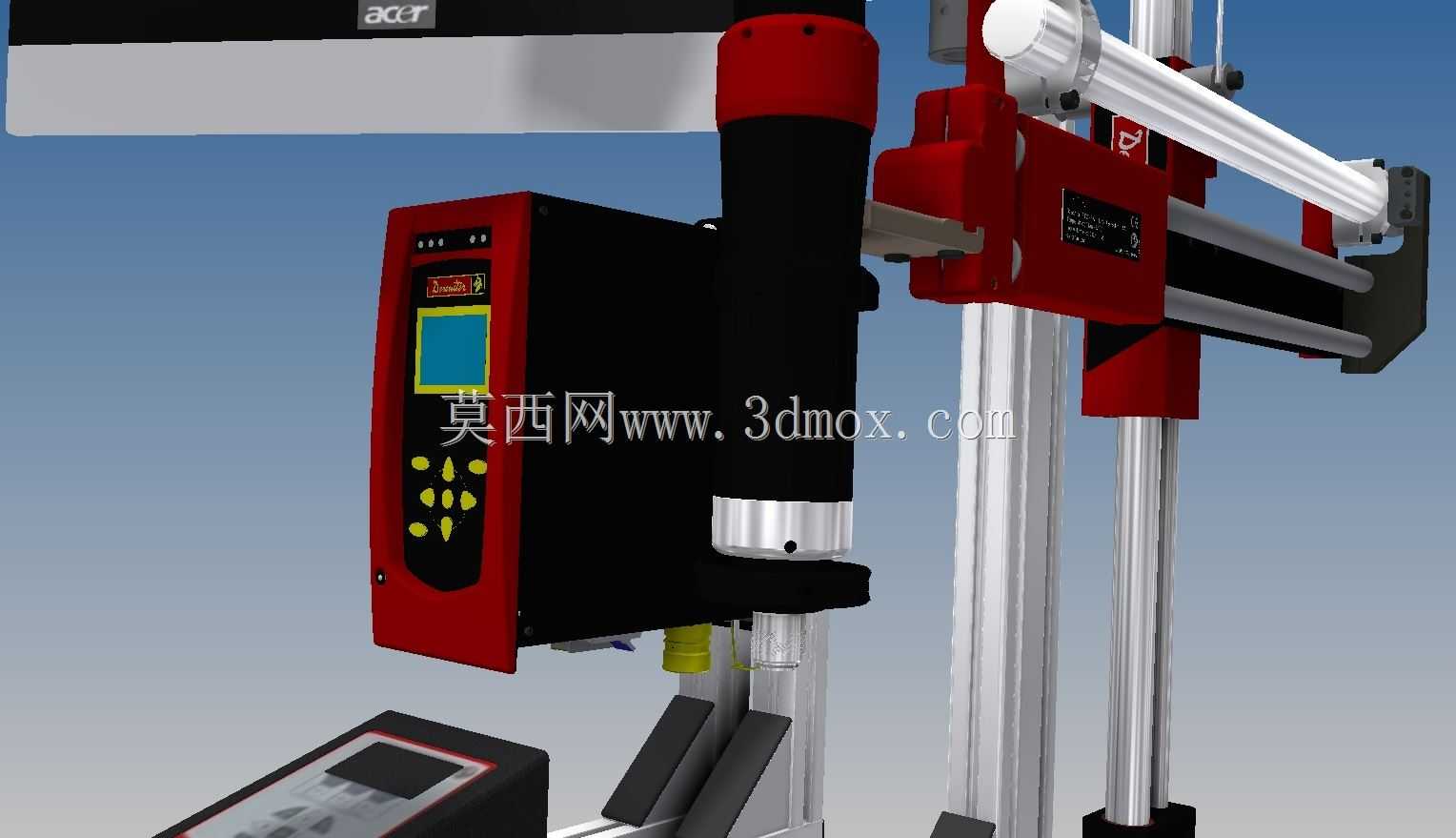

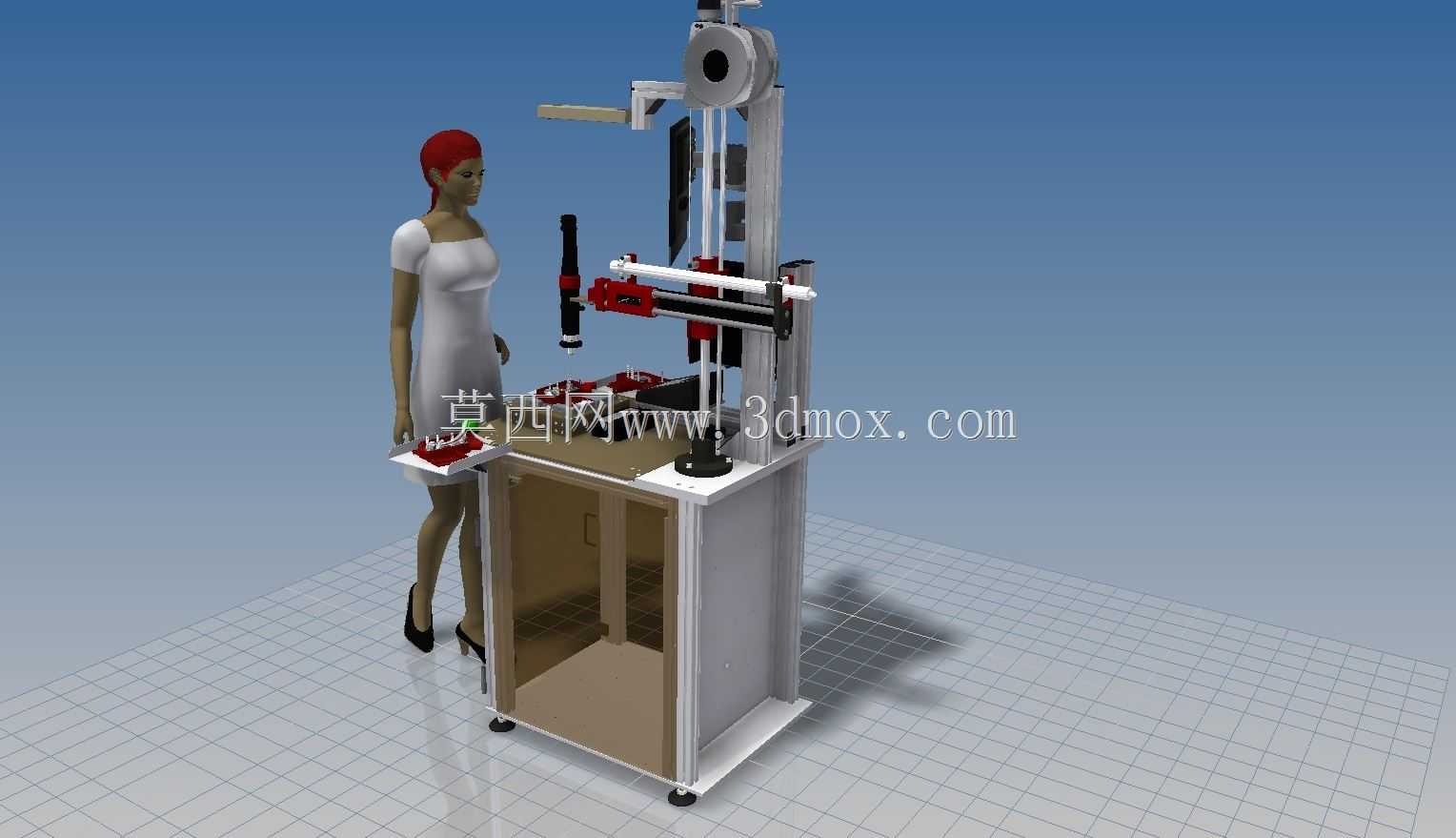

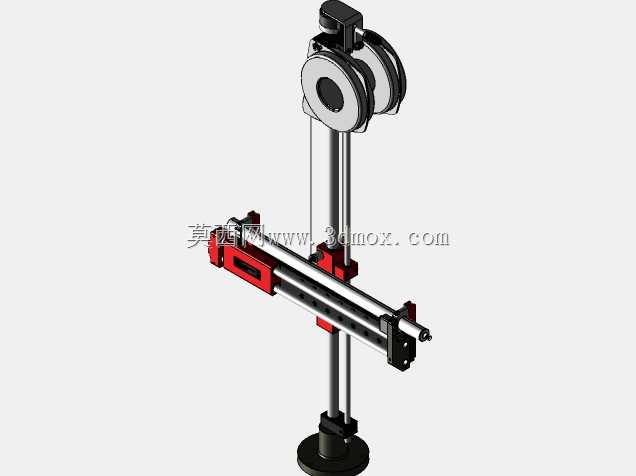

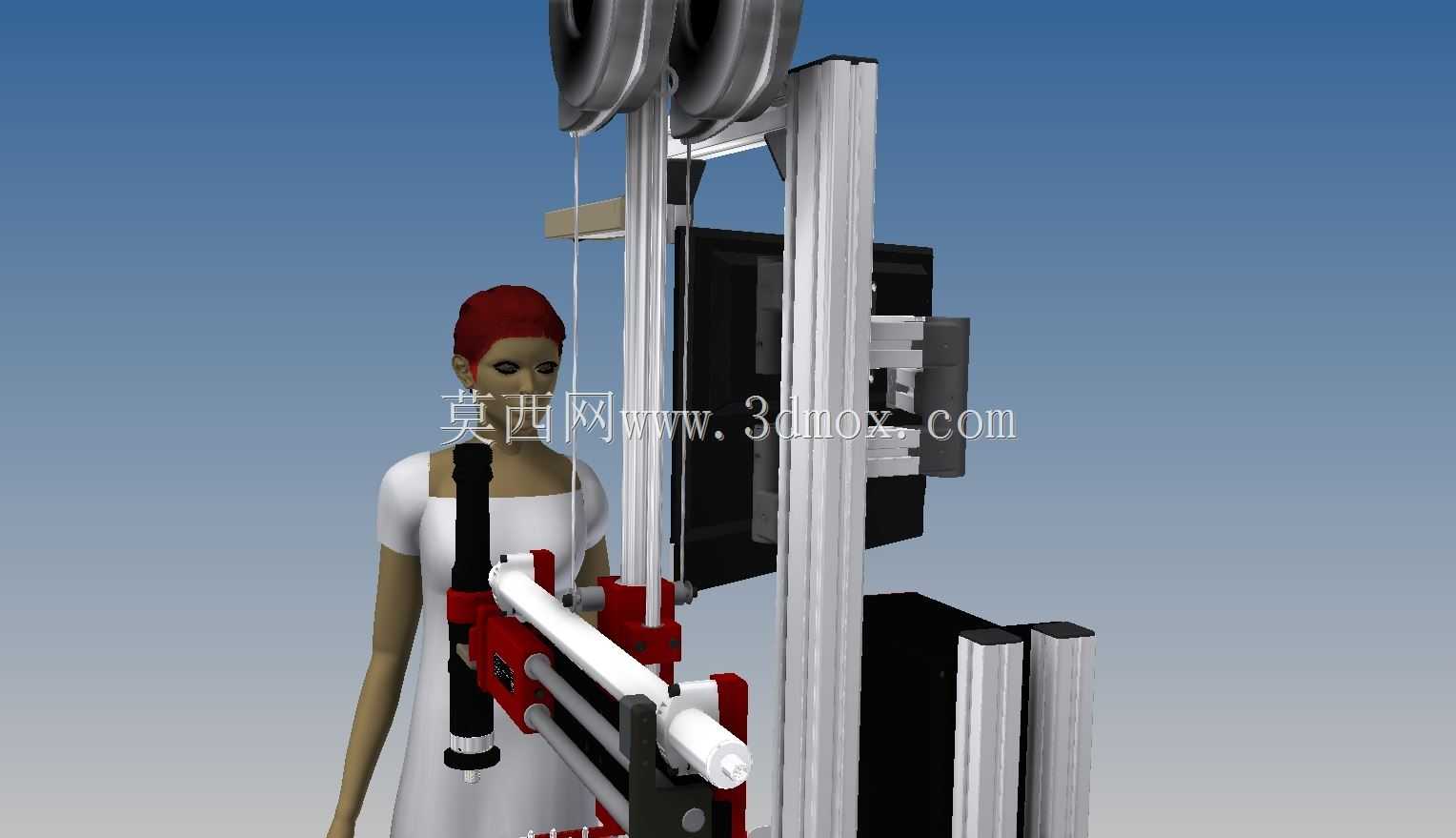

　　该台架结构面向小件装配、外观检测、辅助涂胶等轻量手工作业场景设计，适配电子元器件组装、小型五金件预检、线束端子压接辅助等产线工位需求，可直接嵌入现有流水线旁作为独立作业单元，也可单独放置在返修区作为离线返修工位使用。整体采用铝型材搭建底部柜体框架，底部四角配置可调脚杯与脚轮组合结构，既可以在固定工位时通过脚杯调平保证台架水平度，避免作业过程中设备晃动影响操作精度，也可以通过脚轮快速转移工位，适配多品种小批量生产的产线快速换型需求。台架上部搭载双轴线性导轨滑台模组，竖直方向配置带阻尼的升降导向轴，水平方向采用同步带传动的移动滑座，滑座末端可搭载电动螺丝刀、点胶阀、视觉检测镜头等不同作业工具，

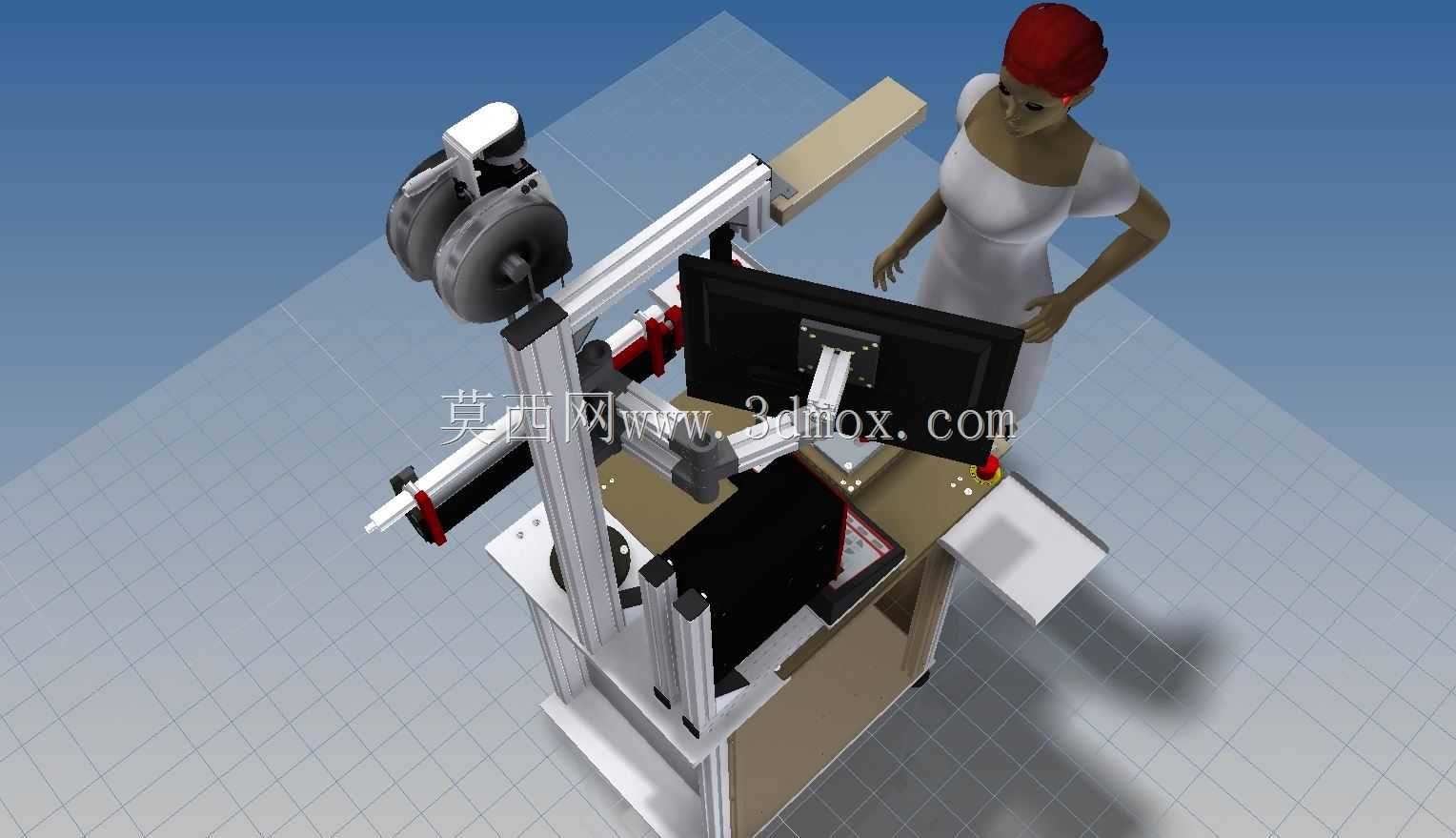

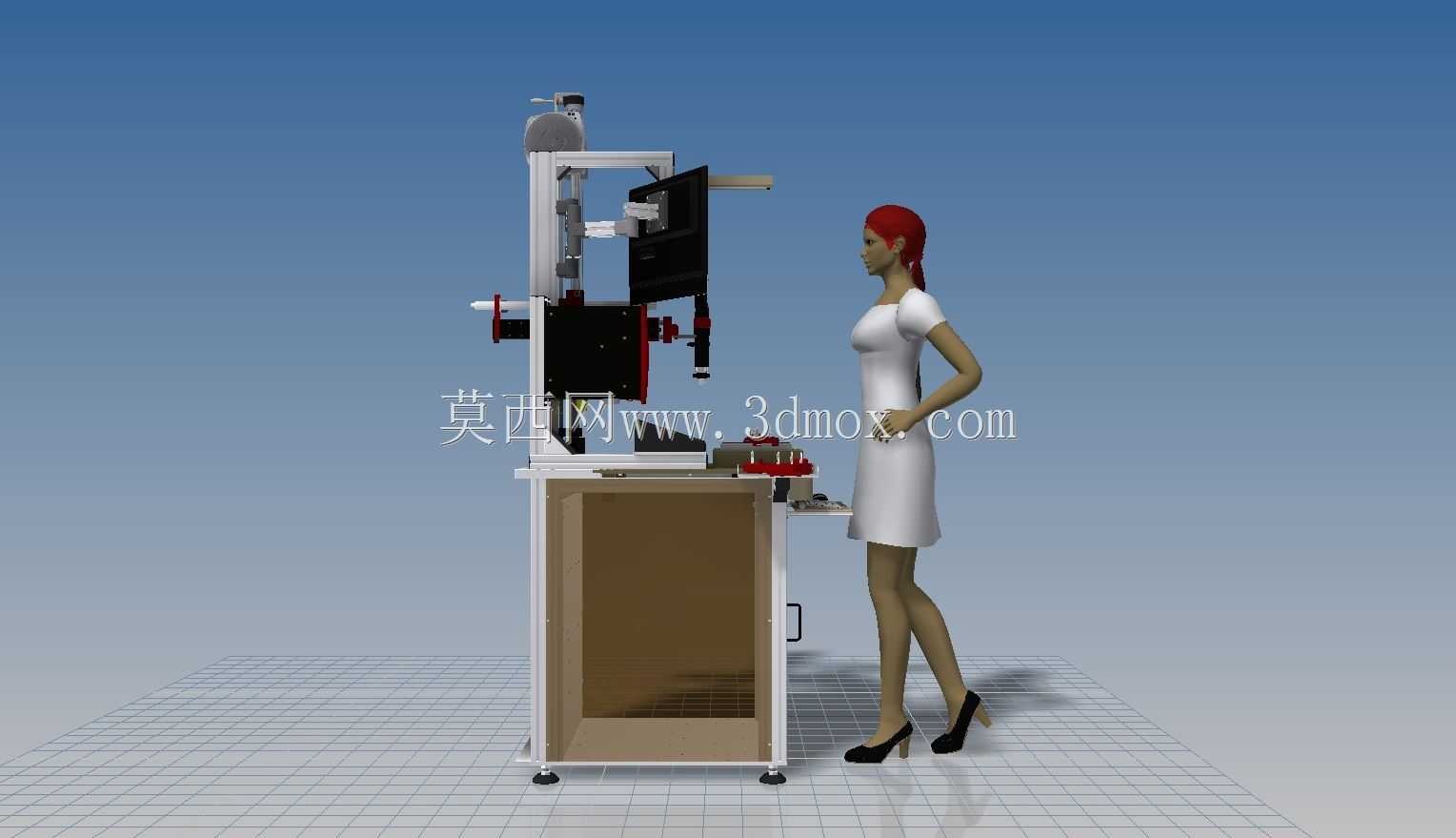

　　作业人员可根据当前工序需求快速调整工具的空间位置，无需全程手持工具完成作业，有效降低长时间重复操作带来的劳动强度。底部柜体采用半开放结构，一侧设置带门储物舱，可存放作业所需的辅料、备用工具、待加工工件周转盒，另一侧预留镂空区域，可放置废料收集盒或者小型工控主机，台面上预留多个T型槽安装位，可根据作业需求快速更换工装夹具，适配不同规格工件的装夹需求。设计过程中充分考虑人体工程学边界，操作台面高度适配成年女性立姿作业的肘部高度，上部滑台的行程范围覆盖立姿作业时手臂的舒适活动区间，避免作业过程中出现过度抬手或者弯腰的动作，台架边缘做圆角处理，避免作业过程中磕碰划伤。台架整体占地尺寸控制在0.8米见方以内，安装时无需额外打地基固定，

　　放置在平整的环氧地坪地面即可投入使用，上部的走线全部采用拖链内置布置，避免线缆外露造成的剐蹭或者安全隐患，竖直立柱侧面预留传感器安装孔位，后续可加装光栅、作业提示灯等安全辅助配件，拓展台架的安全防护能力。滑台的操作手柄设置在人员站立侧的顺手位置，调整时无需探身即可完成锁止与解锁操作，台面侧边预留小型物料台的安装位，可放置待加工工件与已完成工件的周转托盘，实现物料的就近取放，减少作业过程中的无效走动距离。
