内外啮合径向液压马达结构三维设计

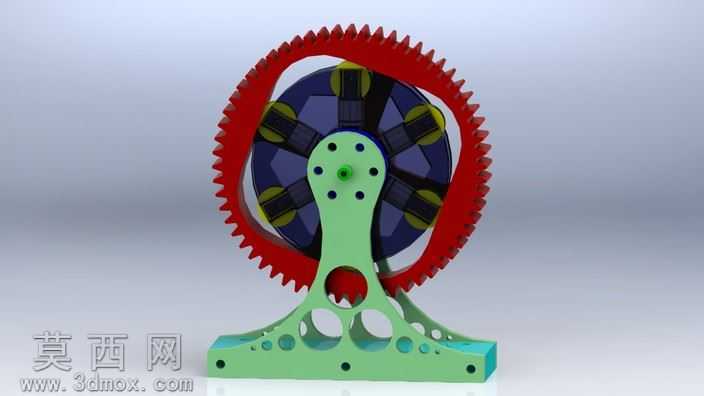

本作品为径向布局的内外啮合式液压马达三维结构模型，采用三维参数化建模软件完成全零件的独立建模与整体装配，建模过程严格遵循机械设计的公差配合规范，对每一个零件的特征尺寸进行精准约束，确保各运动部件之间不存在干涉问题。模型整体包含外齿圈、内部配流盘、柱塞组件、摆架支撑结构、中心输出轴等核心部件，其中外齿圈采用渐开线齿形建模，齿廓曲线通过参数化方程生成，保证齿形的啮合精度符合传动设计要求。渲染阶段采用工业级材质表现方案，外部支撑摆架赋予浅绿色哑光金属漆材质，还原轻量化加工支架的表面质感，外齿圈采用高饱和度红色哑光涂层材质，清晰区分固定齿圈与内部运动组件，内部的柱塞与配流结构采用深蓝色工程塑料与深灰色金属材质搭配，不同功能部件通过材质色彩形成明确区分，便于观察内部传动逻辑。结构设计上采用立式支撑布局，底部支架通过多组镂空减重孔实现轻量化设计，同时预留了标准安装定位孔，可直接适配常规的液压站安装接口，中心输出端设置了多组螺栓连接孔位，方便外接负载输出扭矩。设计过程中重点还原了径向马达的内外啮合传动原理，内部的柱塞组件沿径向均匀分布，工作过程中压力油推动柱塞向外运动，通过与外齿圈的啮合配合带动中心输出部件转动，建模时对柱塞与齿圈的接触位置、配流窗口的对应关系都做了精准还原，可直接用于液压传动课程的教学演示、产品结构方案验证等场景。装配过程中采用自底向上的装配逻辑，先完成单个柱塞组件、齿圈、支架的独立建模校验，再按照实际装配顺序完成配合约束添加，所有转动副都添加了合理的间隙约束，既保证结构的装配真实性，也为后续的运动仿真预留了参数设置空间，整体模型结构完整，细节表现到位，能够清晰展现该类径向液压马达的核心结构特点与工作原理。
